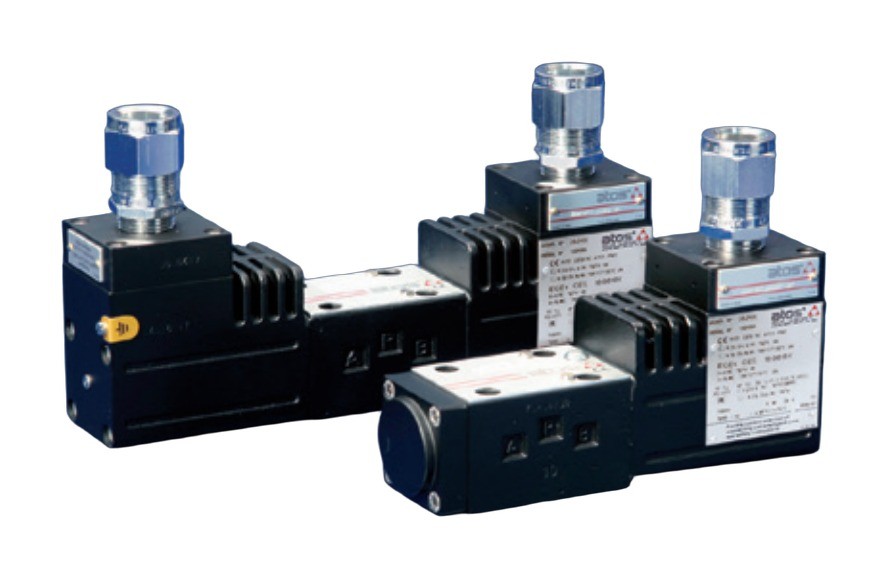

Гидрораспределитель DHAX в каталоге представлен двумя позициями: DHAX4-0631/2/M 24DC /BBT и DHAX4-0711/M/24DC/BBT. Серия DHAX в найденных таблицах Atos отдельно не описана, поэтому весь код мы не расшифровываем, а показываем, что в нём совпадает с документированными сериями, и подтверждаем исполнение по заявке.
Что известно про гидрораспределитель DHAX
Раздел стоит рядом с взрывозащищёнными распределителями DHA. У DHA, по таблицам Atos, электромагниты заключены во взрывонепроницаемую оболочку Ex d: корпус удерживает возможный взрыв внутри и ограничивает температуру поверхности. Сертификация в коде DHA обозначается суффиксами: без кода — ATEX группа II, /M — ATEX группа I для горных выработок, /IE — IECEx, /RU — Ростехнадзор, /UL — cULus. Часть обозначения DHAX по форме повторяет коды DHA: «-0» в начале, конфигурация 63 или 71, золотник, /M, напряжение 24DC. Совпадение формы ещё не доказывает, что значения те же, поэтому гидрораспределитель DHAX заказывают строго по полному коду с таблички.
Гидрораспределитель DHAX: что читается в обозначении| Фрагмент | Значение по таблицам Atos для DHA | Статус для DHAX |
|---|
| 63 | один электромагнит, две крайние позиции | уточните по заявке |
| 71 | два электромагнита, три позиции, пружинное центрирование | уточните по заявке |
| /M | сертификация ATEX группа I (горная) | уточните по заявке |
| 24DC | напряжение катушки 24 В постоянного тока | напряжение читается однозначно |
| 4 после DHAX, /BBT | в таблицах не найдено | уточните по заявке |
Как подобрать замену или аналог
Если задача — взрывозащищённый распределитель size 06, смотрите раздел DHA: там коды расшифрованы по таблицам E120/E125, и подбор идёт по типоразмеру, конфигурации, сертификации, резьбе кабельного ввода (GK-1/2″, 1/2″ NPT или M20×1,5) и напряжению. Если нужен именно гидрораспределитель DHAX — например, для ремонта по месту установки, — пришлите фото таблички или полный код, и мы подтвердим исполнение у поставщика.
Рабочие условия взрывозащищённых распределителей Atos
Для DHA опция 7 допускает окружающую температуру до +70 °C, исполнение /BT — работу до −40 °C. Маркировка взрывозащиты по таблице — Ex II 2G Ex d IIC T6/T4 Gb. Эти данные относятся к DHA; для DHAX их применимость подтверждаем по заявке, а не переносим автоматически.
Почему мы не даём полную расшифровку
Ошибка в одном символе кода взрывозащищённого аппарата — это другая группа сертификации или другая резьба ввода, а значит, аппарат нельзя будет смонтировать в существующую обвязку или ввести в эксплуатацию на объекте. Поэтому гидрораспределитель DHAX в каталоге описан ровно настолько, насколько его подтверждают документы.
