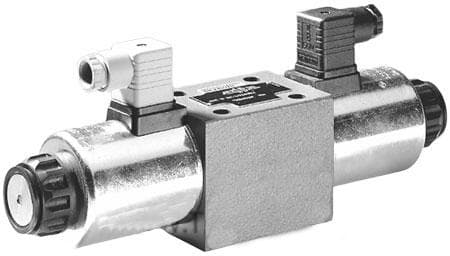

Гидрораспределитель 4WE 10 B3X/CW110N9K4

Гидрораспределитель 4WE 10 B3X/CW110N9K4: четырёхлинейный распределитель WE 10 под плиту ISO 4401-05-04-0-05. Символ B: два положения, магнит — 110 В переменного тока 50/60 Гц (годится и для 120 В 60 Гц). Лист серии называет 315 бар в портах P, A, B и расход до 120 л/мин при этом роде тока.

Что делает золотник B

Символ B: два положения. Две позиции — без среднего положения, исходное задаётся пружиной. Воздух в системе и пустая полость мокрого магнита — частые причины вялого переключения; перед пуском систему прокачивают. Серии разделены подключением: 3X — индивидуальное с разъёмом K4, 4X — центральное с кабельным вводом DL или штекером DKL; присоединительные размеры в группах не меняются.

Характеристики: Гидрораспределитель 4WE 10 B3X/CW110N9K4

Обозначение 4WE 10 B3X/CW110N9K4: что значит каждая часть

• 4 — четыре основных линии (P, A, B, T)
• WE — распределитель с прямым электромагнитным приводом
• 10 — типоразмер NG10, плоскость ISO 4401-05-04-0-05
• B — два положения
• 3X — серии 30…39 — размеры не меняются, подключение индивидуальное
• C — высокомощный электромагнит «мокрого» типа со съёмной катушкой
• W110 — 110 В переменного тока 50/60 Гц (годится и для 120 В 60 Гц)
• N9 — скрытое ручное дублирование — стандарт по листу
• K4 — штекер DIN EN 175301-803 (2 + PE), розетка в комплект не входит

Считаем: запас по расходу и нагрузка на сеть

Пример: подача насоса 25 см³ при 1450 об/мин — 36,25 л/мин. Допустимый расход при питании 110 В переменного тока 50/60 Гц (годится и для 120 В 60 Гц) — 120 л/мин, поэтому запас равен 83,75 л/мин (69,8 % предела); потери давления берут с кривых листа для символа B. Электрика: у катушки AC лист называет удерживающую мощность 90 ВА и пусковую 550 ВА; при 110 В это примерно 0,82 А удержания и 5 А в момент включения (90 ÷ 110 и 550 ÷ 110). Пусковой ток надо учитывать при защите линии автоматом.

Что заказать вместе с «Гидрораспределитель 4WE 10 B3X/CW110N9K4»

Подключение M12×1 возможно только для катушки G24; детали — в листе 08010. В комплект «Гидрораспределитель 4WE 10 B3X/CW110N9K4» разъём не входит. Если магнит постоянного тока надо питать от сети переменного напряжения, берут катушку с кодом G96, G110 или G205 вместе с выпрямителем — или готовую розетку с выпрямителем.

Чем «Гидрораспределитель 4WE 10 B3X/CW110N9K4» отличается от соседних кодов

Ближайшие коды в разделе: 4WE 10 C3X/CW110N9K4 — символ C вместо B; 4WE 10 A3X/CW110N9K4 — символ A вместо B. Серии 30…39 и 40…49 различаются подключением: 3X — индивидуальное (K4), 4X — центральное (DL, DKL); присоединительные размеры не меняются. Весь ряд — в разделе Гидрораспределители WE10 серий 3X, 4X.

Где «Гидрораспределитель 4WE 10 B3X/CW110N9K4» не подойдёт

Давление в порту T не выше 160 бар для 110 В переменного тока 50/60 Гц (годится и для 120 В 60 Гц): при высоком давлении слива нужен отдельный дренаж. Включать оба магнита одновременно нельзя; если ручное дублирование заблокировано, противоположный магнит включать тоже нельзя.

Как ставить и обслуживать

При ремонте запасную катушку подбирают по коду напряжения: G24, G48, W110 или W230 различаются.
