В группе «Задвижки 30ч39р чугунные» — запорная арматура. ФССЦ 81-01-2001 относит МЗВ (30ч39р) к задвижкам клиновым с невыдвижным шпинделем (код ресурса 18.1.02.02-0005 для Ду80).
Здесь семь позиций с кодами производителя. Код по таблице фигур — основа подбора. Позиции раздела — запорная арматура для трубопроводов.
Что есть в группе «Задвижки 30ч39р чугунные»
Состав раздела с основными параметрами.
Технические характеристики раздела «Задвижки 30ч39р чугунные»
Характеристики по каталогу| Показатель | Данные |
|---|
| Группа | Задвижки 30ч39р чугунные |
| Что в разделе | Запорная арматура |
| Поле кода «39 (30ч39р, 30вч39р)» | номер модели: клиновая задвижка с обрезиненным клином и невыдвижным шпинделем |

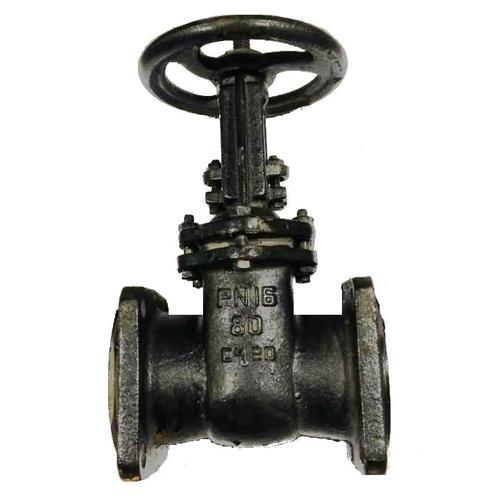

| Задвижка 30ч39р (аналог МЗВ): материал | Чугунная клиновая фланцевая задвижка с обрезиненным клином для магистральных трубопроводов водоснабжения и центрального отопления |
| Вес 30ч39р по таблице «Систем качества»: масса | 9 кг, 14 кг, 19 кг, 34 кг, 53 кг, 78 кг, 108 кг |
| Рабочее давление 30ч39р: давление | 1,6 МПа по паспорту BENARMO и 1,0/1,6 МПа по паспортам других поставщиков |
| Рабочее давление 30ч39р | 1,6 МПа по паспорту BENARMO и 1,0/1,6 МПа по паспортам других поставщиков (исполнение под фланцы PN10 или PN16) |
| Код: р (в конце) | уплотнение — резина (обрезиненный клин) |
| Уплотнения (В паспортах 30ч39р корпус, крышка и клин) | Клин обрезинен EPDM |
| В паспортах 30ч39р корпус, крышка и клин: материал | Чугун ВЧШГ |
| Крутящий момент (Момент на маховике 30ч39р по паспорту BENARMO) | 30 Н·м, 35, 43, 70, 120, 150, 180 Н·м |
| Число позиций | 7 |
| Код: ч (после типа) | материал корпуса — серый чугун |
Как выбрать позицию в группе «Задвижки 30ч39р чугунные»
Поле «вч (после типа)»: материал корпуса — высокопрочный чугун (в паспортах 30ч39р — ВЧШГ GGG50, аналог ВЧ50). Момент на маховике 30ч39р по паспорту BENARMO: 30 Н·м (DN 50), 35 (DN 80), 43 (DN 100), 70 (DN 150), 120 (DN 200), 150 (DN 250), 180 Н·м (DN 300). Задвижку выбирают по номинальному диаметру трубопровода и давлению среды. В обозначении «30 (в начале таблицы фигур)» — тип арматуры — задвижка. Справочный вес 30ч39р по паспортным данным с pipeprice.ru: 9,0 кг (DN 50), 13,4 кг (DN 80), 18,6 кг (DN 100), 30,6 кг (DN 150), 49,0 кг (DN 200), 75,3 кг (DN 250), 100,2 кг (DN 300). Строительная длина 30ч39р (DIN-F4): 150 мм (DN 50), 180 мм (DN 80), 190 мм (DN 100), 210 мм (DN 150), 230 мм (DN 200), 250 мм (DN 250), 270 мм (DN 300). Требуется ли дистанционное управление — решает выбор привода. Сверьте среду и её температуру с допустимыми для модели. Вес 30ч39р по таблице «Систем качества»: 9 кг (Ду50), 14 кг (Ду80), 19 кг (Ду100), 34 кг (Ду150), 53 кг (Ду200), 78 кг (Ду250), 108 кг (Ду300). Перекрывает поток в обоих направлениях. ФССЦ 81-01-2001 относит МЗВ (30ч39р) к задвижкам клиновым с невыдвижным шпинделем (код ресурса 18.1.02.02-0005 для Ду80). Вес 30ч39р по паспорту DN.ru (китайское исполнение): 5,6 кг (DN 50), 8,5 кг (DN 80), 9,5 кг (DN 100), 17 кг (DN 150), 31 кг (DN 200), 52 кг (DN 250), 71,2 кг (DN 300); гарантийный срок 12 месяцев со дня отгрузки.
Фланцы 30ч39р по паспортным данным с pipeprice.ru (число отверстий × диаметр): 4×19 (DN 50), 8×19 (DN 80 и DN 100), 8×23 (DN 150), 8×23 или 12×23 (DN 200), 12×23 или 12×28 (DN 250 и DN 300) — под ответные фланцы PN10 или PN16. Масса задвижек МЗВ (30ч39р) по таблице «Авроры»: 12 кг (Ду50), 20 кг (Ду80), 26 кг (Ду100), 46 кг (Ду150), 74 кг (Ду200), 118 кг (Ду250), 160 кг (Ду300); рабочий ход затвора 8–9,5 оборота (Ду50), 12–14 (Ду80), 16–19 (Ду100), 26–31 (Ду150), 31–32 (Ду200), 38–42 (Ду250), 45–48 оборотов (Ду300). Строительные длины» распространяется на фланцевые и приварные задвижки из чугуна и стали, введён с 01.01.1995 взамен ГОСТ 3706-83 и в части строительных длин фланцевых задвижек соответствует ИСО 5752-82.
Монтаж и эксплуатация: Задвижки 30ч39р чугунные
Устройство 30ч39р: невыдвижной ходовой узел; при вращении маховика шток вкручивается в основную гайку клина, и клин поднимается или опускается; направление среды любое, установочное положение любое, кроме маховиком вниз; задвижку можно ставить в толще грунта и управлять телескопическим штоком. В паспортах 30ч39р корпус, крышка и клин — чугун ВЧШГ (GGG50), клин обрезинен EPDM, шток — нержавеющая сталь SS420, гайки — латунь; температура среды от 0 до +110 °С, среда — вода, класс герметичности А по ГОСТ 9544-2015, управление маховиком. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Окалину и грязь из трубы удаляют до установки. Течь по штоку устраняют подтяжкой сальника. Затвор открывают и закрывают плавно, без рывков. Если шильдик не читается, направьте фото изделия и основные размеры — подберём по таблицам производителя. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Массу трубопровода принимают опоры, а не корпус задвижки. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Перед монтажом 30ч39р трубопровод тщательно промывают, перекосы фланцев затяжкой крепежа не устраняют и предусматривают опоры, исключающие воздействие массы трубопровода на задвижку.
