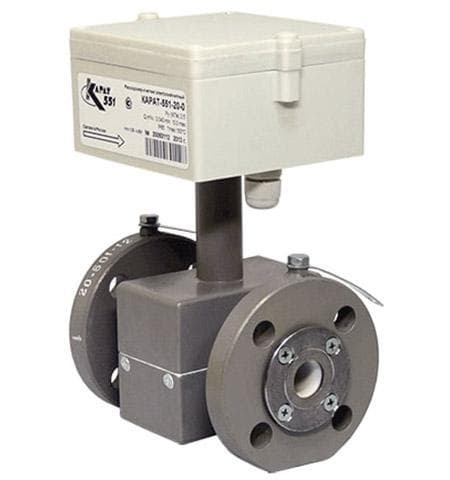

Расходомер Карат 551-40
Описание и принцип действия расходомера Карат-551
Расходомеры-счетчики электромагнитные КАРАТ-551 предназначены для измерений объема и объемного расхода холодной или горячей воды, а также других электропроводящих жидкостей и преобразования этих величин для целей коммерческого и технологического учета. Расходомеры применяются на объектах ЖКХ и промышленности в условиях круглосуточной эксплуатации в качестве измерительных преобразователей в составе измерительных комплексов или теплосчетчиков, а также в информационно-измерительных системах, системах контроля и регулирования технологических процессов.
Принцип действия расходомера основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока.
Значение индуцируемой ЭДС снимается с помощью электродов, усиливается и подается на АЦП, где преобразуется в код, пропорциональный скорости (расходу) измеряемой жидкости. Выходные сигналы расходомера преобразуются микропроцессором.
Диапазоны измеряемых значений расхода
| Типоразмер расходомера | Ду, мм | Пределы измерения расхода, м3/ч | Вес импульса, л/имп. | ||||
|---|---|---|---|---|---|---|---|
| Qmin | Qt2 | Qt1 | Qnom | Qmax | |||
| КАРАТ-551-20 | 20 | 0,040 | 0,067 | 0,1 | 5,0 | 10,0 | 1 |
| КАРАТ-551-25 | 25 | 0,072 | 0,125 | 0,18 | 9,0 | 18,0 | 1 |
| КАРАТ-551-32 | 32 | 0,12 | 0,2 | 0,3 | 15,0 | 30,0 | 1 |
| КАРАТ-551-40 | 40 | 0,18 | 0,27 | 0,45 | 22,5 | 45,0 | 1 |
| КАРАТ-551-50 | 50 | 0,30 | 0,50 | 0,75 | 37,5 | 75,0 | 10 |
| КАРАТ-551-65 | 65 | 0,48 | 0,83 | 1,20 | 60,0 | 120,0 | 10 |
| КАРАТ-551-80 | 80 | 0,72 | 1,25 | 1,80 | 90,0 | 180,0 | 10 |
| КАРАТ-551-100 | 100 | 1,20 | 2,00 | 3,00 | 150,0 | 300,0 | 10 |
| КАРАТ-551-150 | 150 | 2,28 | 3,80 | 5,70 | 285,0 | 570,0 | 100 |
