Трубка кварцевая
Кварцевая трубка из прозрачного кварцевого стекла используется как:
- водомерная трубка (для замера уровня жидкости),
- нагревательная трубка (для изготовления электронагревательных приборов)
Такие трубки из кварцевого стекла являются гораздо более термостойкими, чем обычные стеклянные трубки и предназначены для работы при температуре до 1250 градусов Цельсия.
Трубки выпускаются согласно ОСТ2142-90 и ТУ 21-54598235-560-2001. Кварцевые трубки, предназначенные для установки в кранах запорных устройств указателей уровня жидкостей, должны иметь наружный диаметр 20 мм и выдерживать максимальное давление 30 кгс/см2
Особенности и назначение кварцевых трубок
Поверхность кварцевого стекла обладает незначительной адсорбционной способностью к различным газам и влаге, но имеет наибольшую газопроницаемость среди всех стекол при повышенной температуре. Например, через кварцевую трубку со стенками толщиной в 1 мм и поверхностью 100 см2 при 750 °С за один час проникает 0,1 см3 Н2, если перепад давлений составляет 1 атм (0,1 МПа).
- 1
- 2
- 3
- Показать все
- 1
- 2
- 3
- Показать все
Типоразмеры кварцевых трубок:
(δ — предельное отклонение наружного диаметра труб по ОСТ2142-90)
|
Марка/размер (наружный диаметр х толщина стенки х длина), мм |
Масса, кг |
δ, мм |
|
Трубка кварцевая 5х1х1000 |
0,027 |
± 0,2-0,5 |
|
Трубка кварцевая 6х1х1000 |
0,035 |
± 0,2-0,5 |
|
Трубка кварцевая 8х1х1000 |
0,049 |
± 0,2-0,7 |
|
Трубка кварцевая 10х1х1000 |
0,062 |
|
|
Трубка кварцевая 10х1,5х1000 |
0,088 |
|
|
Трубка кварцевая 10х2х1000 |
0,111 |
± 0,3-1,0 |
|
Трубка кварцевая 10х2х1500 |
0,167 |
± 0,3-1,0 |
|
Трубка кварцевая 10х2х2000 |
0,222 |
|
|
Трубка кварцевая 11х3х1000 |
0,167 |
|
|
Трубка кварцевая 12х2х1000 |
0,139 |
± 0,4-1,2 |
|
Трубка кварцевая 12х2х1500 |
0,250 |
± 0,4-1,2 |
|
Трубка кварцевая 12х2х2000 |
0,278 |
|
|
Трубка кварцевая 12х3х1000 |
0,187 |
|
|
Трубка кварцевая 14х2х1000 |
0,155 |
± 0,4-1,2 |
|
Трубка кварцевая 14х2х1500 |
0,170 |
± 0,4-1,2 |
|
Трубка кварцевая 14х2х2000 |
0,333 |
± 0,4-1,2 |
|
Трубка кварцевая 14х3х1000 |
0,229 |
|
|
Трубка кварцевая 15х2х1000 |
0,180 |
|
|
Трубка кварцевая 16х2х1000 |
0,190 |
± 0,4-1,3 |
|
Трубка кварцевая 16х2х1500 |
0,300 |
± 0,4-1,3 |
|
Трубка кварцевая 16х2х2000 |
0,400 |
± 0,4-1,2 |
|
Трубка кварцевая 16х3х1500 |
0,450 |
± 0,4-1,3 |
|
Трубка кварцевая 16х3х2000 |
0,600 |
± 0,4-1,2 |
|
Трубка кварцевая 18х2х1000 |
0,235 |
± 0,5-1,5 |
|
Трубка кварцевая 18х2х1500 |
0,350 |
± 0,5-1,5 |
|
Трубка кварцевая 18х2х2000 |
0,530 |
± 0,5-1,5 |
|
Трубка кварцевая 18х3х1000 |
0,312 |
|
|
Трубка кварцевая 18х3х1500 |
0,468 |
|
|
Трубка кварцевая 18х3х2000 |
0,625 |
|
|
Трубка кварцевая 20х2х1000 |
0,250 |
± 0,5-1,5 |
|
Трубка кварцевая 20х2х1500 |
0,425 |
± 0,5-1,5 |
|
Трубка кварцевая 20х2х2000 |
0,500 |
|
|
Трубка кварцевая 20х2,5х2000 |
0,607 |
|
|
Трубка кварцевая 20х3х1000 |
0,354 |
|
|
Трубка кварцевая 20х3х1500 |
0,531 |
|
|
Трубка кварцевая 20х3х2000 |
0,708 |
± 0,5-1,5 |
|
Трубка кварцевая 20х3х2500 |
0,887 |
± 0,5-1,5 |
|
Трубка кварцевая 20х3х3000 |
0,970 |
± 0,5-1,5 |
|
Трубка кварцевая 20х4х1000 |
0,444 |
|
|
Трубка кварцевая 21х3х1000 |
0,583 |
|
|
Трубка кварцевая 22х2х2000 |
0,555 |
|
|
Трубка кварцевая 22х2,5х1500 |
0,470 |
± 0,6-1,5 |
|
Трубка кварцевая 22х3х1000 |
0,396 |
|
|
Трубка кварцевая 23х3-1500 |
0,625 |
|
|
Трубка кварцевая 24х2х1000 |
0,305 |
|
|
Трубка кварцевая 24х3х1000 |
0,437 |
|
|
Трубка кварцевая 25х2х1000 |
0,319 |
|
|
Трубка кварцевая 25х2х1500 |
0,479 |
± 0,6-1,5 |
|
Трубка кварцевая 25х3х1000 |
0,458 |
|
|
Трубка кварцевая 26х1,5х1000 |
0,255 |
|
|
Трубка кварцевая 26х2х1000 |
0,333 |
|
|
Трубка кварцевая 27х2х1000 |
0,347 |
|
|
Трубка кварцевая 27х2х1500 |
0,640 |
± 0,6-1,5 |
|
Трубка кварцевая 27х3х2000 |
0,999 |
|
|
Трубка кварцевая 28х2х1000 |
0,361 |
|
|
Трубка кварцевая 30х2х1000 |
0,398 |
|
|
Трубка кварцевая 30х2х1500 |
0,980 |
± 0,7-3,0 |
|
Трубка кварцевая 30х2,5х2000 |
0,980 |
± 0,7-3,0 |
|

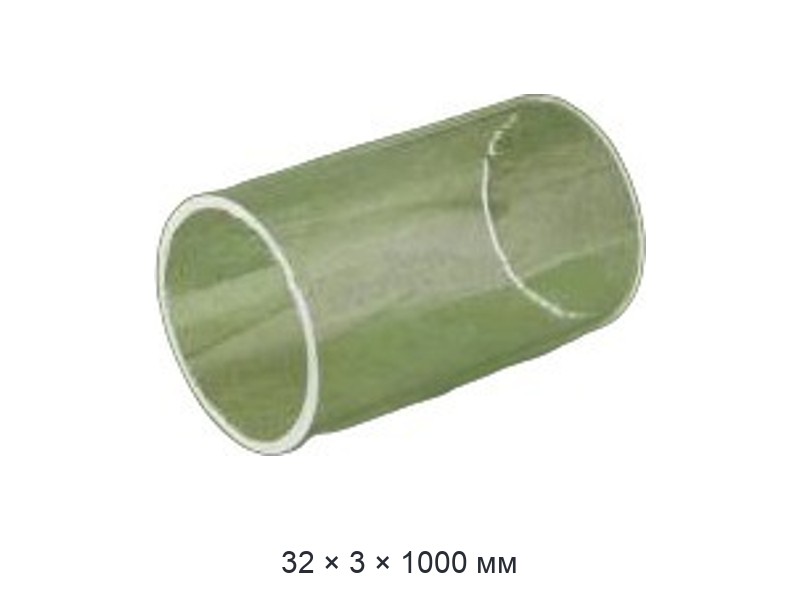

Трубка кварцевая 32х3х1000 |
0,604 |
|
|
Трубка кварцевая 32х4х1000 |
0,777 |
|
|
Трубка кварцевая 34х2х1000 |
0,444 |
|
|
Трубка кварцевая 35х2х1000 |
0,458 |
|
|
Трубка кварцевая 36х3х2000 |
1,374 |
|
|
Трубка кварцевая 38х2х1000 |
0,500 |
|
|
Трубка кварцевая 38х3х1000 |
0,729 |
|
|
Трубка кварцевая 40х3х1000 |
0,725 |
± 0,7-3,0 |
|
Трубка кварцевая 40х3х1500 |
1,200 |
± 0,7-3,0 |
|
Трубка кварцевая 40х3х2000 |
2,000 |
± 0,7-3,0 |
|
Трубка кварцевая 42х2,5х1000 |
0,675 |
± 0,7-3,0 |
|
Трубка кварцевая 42х3х2000 |
2,100 |
± 0,7-3,0 |
|
Трубка кварцевая 45х3х1000 |
1,000 |
± 0,7-3,0 |
|
Трубка кварцевая 45х3х1500 |
1,400 |
± 0,7-3,0 |
|
Трубка кварцевая 45х3х2000 |
2,000 |
± 0,7-3,0 |
|
Трубка кварцевая 50х2х1000 |
0,666 |
|
|
Трубка кварцевая 50х2х1500 |
1,240 |
± 1,1-3,5 |
|
Трубка кварцевая 50х3х1000 |
0,979 |
|
|
Трубка кварцевая 50х3х1500 |
1,240 |
± 1,1-3,5 |
|
Трубка кварцевая 60-63х3-4х1000 |
1,638 |
|
|
Трубка кварцевая 63х2,5х1500 |
1,575 |
|
|
Трубка кварцевая 64х2,5х1500 |
1,601 |
|
|
Трубка кварцевая 65х3-2000 |
2,580 |
± 1,1-3,5 |
|
Трубка кварцевая 66х4х2000 |
4,230 |
± 1,1-3,5 |
|
Трубка кварцевая 70х3х1000 |
1,800 |
± 1,1-3,5 |
|
Трубка кварцевая 70-73х3-4х2480-2500 |
4,789 |
|
|
Трубка кварцевая 75х3-1000 |
1,499 |
|
|
Трубка кварцевая 80х3х1000 |
1,520 |
± 1,1-3,5 |
|
Трубка кварцевая 80х3-4-1300-1600 |
3,375 |
|
|
Трубка кварцевая 80х3-4-1800-1880 |
3,966 |
|
|
Трубка кварцевая 80х3-4-1900-1950 |
4,114 |
|
|
Трубка кварцевая 80х3-2000 |
3,206 |
|
|
Трубка кварцевая 80х4-2000 |
4,219 |
|
|
Трубка кварцевая 100х3х1000 |
3,290 |
± 1,1-3,5 |
|
Трубка кварцевая 100х3х1500 |
3,020 |
± 1,1-3,5 |
|
Трубка кварцевая 100х4х2200 |
5,900 |
± 1,1-3,5 |
|
Трубка кварцевая 120х3х2000 |
5,000 |
± 1,1-3,5 |
|
Трубка кварцевая 130х4х1500 |
5,200 |
± 1,1-3,5 |
|
Трубка кварцевая 145х3х2000 |
5,913 |
|
|
Трубка кварцевая 145х4х2000 |
7,828 |
|
|
Трубка кварцевая 150х4х2200 |
9,400 |
± 1,1-3,5 |
|
Трубка кварцевая 170х4х2000 |
9,200 |
± 1,1-3,5 |
|
Трубка кварцевая 180х4х2000 |
9,800 |
± 1,1-3,5 |
|
Трубка кварцевая 220х4х2400 |
14,400 |
± 1,1-3,5 |
|
Трубка кварцевая 250х5х2000 |
17,000 |
