Пневмоцилиндры Festo
9 разделов
- — Пневмоцилиндры Festo DNC, Ø поршня 32 мм
- — Пневмоцилиндры Festo DNC, Ø поршня 40 мм
- — Пневмоцилиндры Festo DNC, Ø поршня 50 мм
- — Пневмоцилиндры Festo DNC, Ø поршня 63 мм
- — Пневмоцилиндры Festo DNC, Ø поршня 80 мм
- — Пневмоцилиндры Festo DNC, Ø поршня 100 мм
- — Пневмоцилиндры Festo DNC, Ø поршня 125 мм
В разделе «Пневмоцилиндры Festo» — пневмоцилиндры Festo. Цилиндр превращает давление воздуха в движение штока.
DSBC-32 по паспорту: резьба штока M10x1,25, присоединение G1/8, давление 0,06…1,2 МПа (0,6…12 бар), усилие при 6 бар 483 Н (выдвижение) и 415 Н (втягивание), длина демпфирования 17 мм, энергия удара 0,4 Дж, масса 465 г при ходе 0 мм плюс 27 г на 10 мм хода, подвижная масса 110 г плюс 9 г на 10 мм. Остальные параметры DSBC-32-100 с PPSA и PPVA в паспортах совпадают. Подразделов в группе: девять. Обозначение задаёт серию, диаметр поршня, ход и исполнение. Цилиндр превращает давление воздуха в движение штока.
Пневмоцилиндры Festo — что в разделе
Состав раздела с основными параметрами.
| Подраздел | Что внутри |
|---|---|

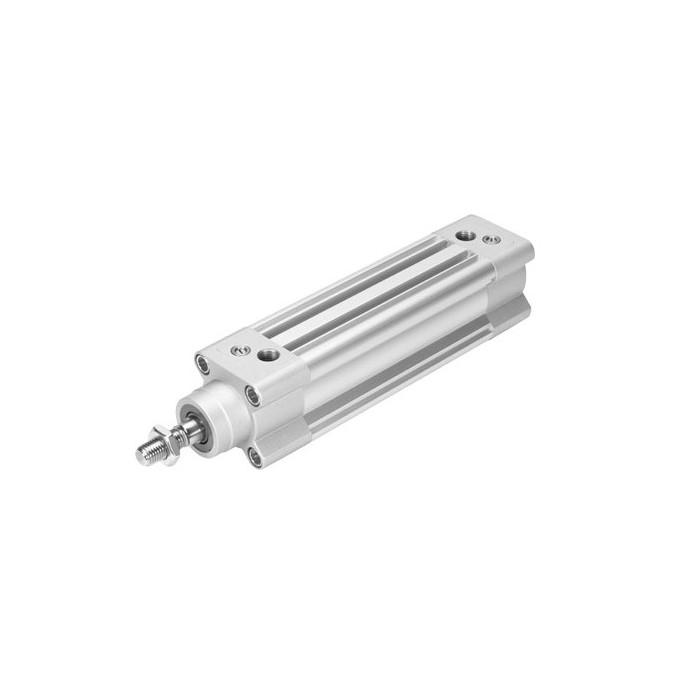

| DSBC | тридцать шесть позиций; например DSBC-32-100-PPSA-N3, DSBC-32-100-PPVA-N3 |

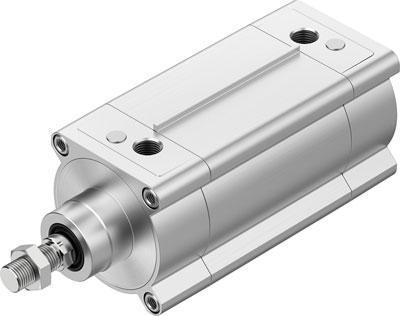

| DSBF | тридцать позиций; к примеру DSBF-C-32-100-PPSA-N3-R, DSBF-C-32-100-PPVA-N3-R |

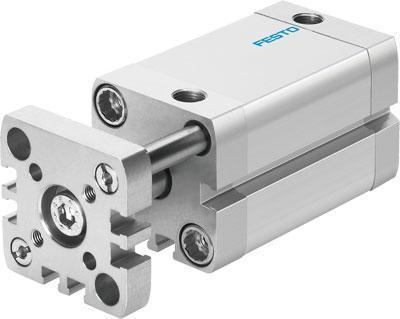

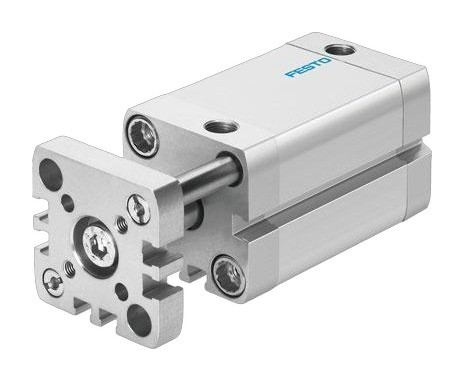

| Компактные пневмоцилиндры Festo ADNGF | тридцать две позиции; например ADNGF-12-10-P-A, ADNGF-12-15-P-A |

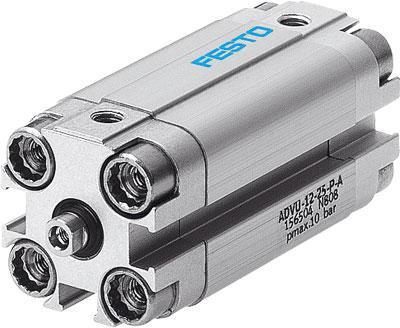

| Компактные пневмоцилиндры серии ADVU, AEVU | восемнадцать позиций; например ADVU-12-10-A-P-A, ADVU-12-10-P-A |

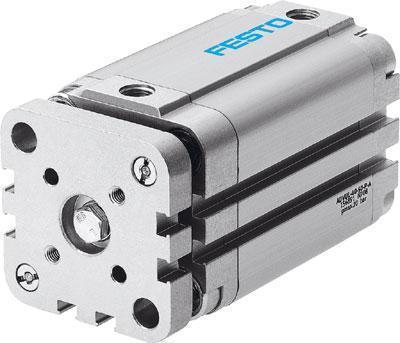

| Компактные цилиндры Festo ADVUL | тридцать позиций; например ADVUL-12-10-P-A, ADVUL-12-15-P-A |

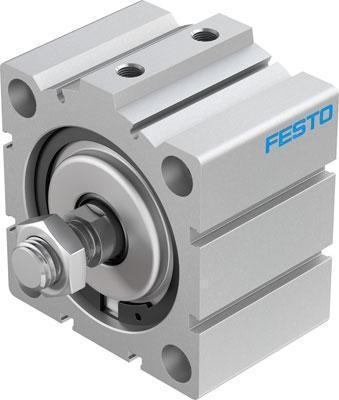

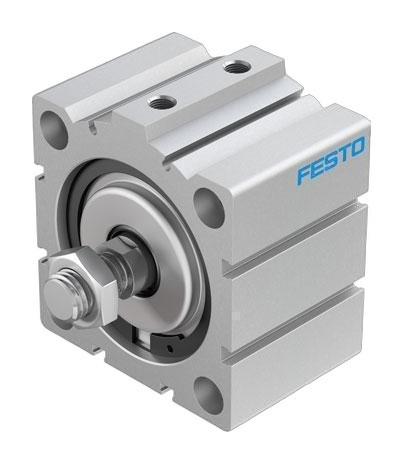

| Короткоходные цилиндры серии ADVC, AEVC | тридцать две позиции; например ADVC-4-2,5-A-P, ADVC-4-2,5-P |

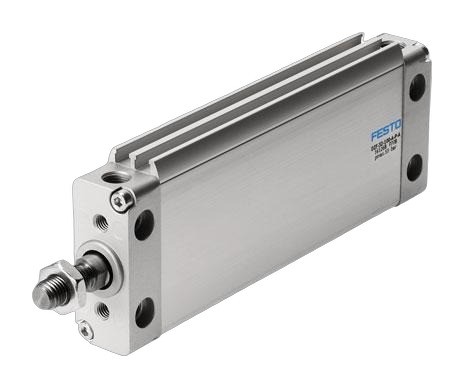

| Плоские цилиндры серии EZH, DZF, DZH | двадцать четыре позиции; например EZH-1,5/6,5-10, EZH-10/40-40-A-B |
| Стопорные цилиндры Festo STAF | три позиции; к примеру STAF-32-20-P-A-K, STAF-80-30-P-A-R |

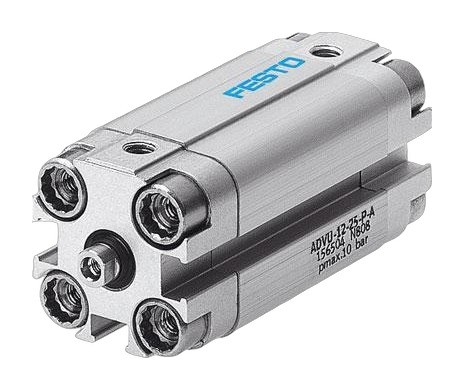

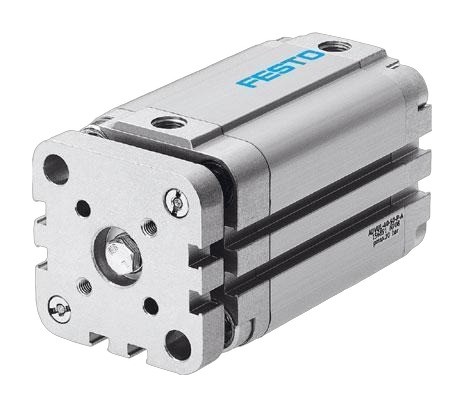

В подразделе «Компактные пневмоцилиндры серии ADVU, AEVU» — ADVU — компактный цилиндр Festo двустороннего действия (AEVU — одностороннего). Подраздел «Стопорные цилиндры Festo STAF»: STAF — стопорный цилиндр Festo с фланцевым креплением для конвейерных линий. В подразделе «Компактные цилиндры Festo ADVUL» — ADVUL — компактный цилиндр Festo двустороннего действия с направляющей штангой и траверсой (защита от проворота). В подразделе «Плоские цилиндры серии EZH, DZF, DZH» — EZH — плоский цилиндр Festo одностороннего действия (толкающий, возврат пружиной), без демпфирования, крепление через поперечное отверстие.
Пневмоцилиндры Festo: технические характеристики по каталогу
| Характеристика | Данные |
|---|---|
| Бренд | Festo |
| Поле кода «второе число после серии» | ход поршня, мм |
| Тип изделий | Пневмоцилиндры |
| Поле кода «PPS» | пневматическое самонастраивающееся демпфирование в конце хода с обеих сторон |
| Поле кода «DSBC» | стандартный цилиндр Festo двустороннего действия (с N3 — по ISO 15552) |
Как выбрать: Пневмоцилиндры Festo
Возврат пружиной — признак одностороннего исполнения. Сечение линий и распределителя ограничивает скорость штока. Для контроля положения нужен поршень с магнитом под датчики. Чем тяжелее и быстрее груз, тем важнее демпфирование. Ход подбирают по перемещению механизма с небольшим запасом.
В паспортах Festo усилие цилиндра указано теоретическое, при давлении 0,6 МПа (6 бар): отдельно для выдвижения и для втягивания штока; при втягивании усилие меньше, потому что площадь со стороны штока меньше площади поршня. Конфигурационный паспорт DNC-32 даёт ход от 2 до 2000 мм и перечень вариантов: блокировка в конечных положениях, удлинённый шток, внутренняя резьба на штоке, защита от проворота, сквозной шток, термостойкие уплотнения до 120 °C и другие.
Пневмоцилиндры Festo: установка и эксплуатация
Нет шильдика — пришлите фото и размеры, сверим по каталогу. Материалы DNC по паспорту: крышки — литой под давлением алюминий с покрытием, гильза — деформируемый алюминиевый сплав с гладким анодированием, шток — высоколегированная сталь, уплотнения — TPE-U (PU); класс коррозионной стойкости CRC 2; температура окружающей среды −20…+80 °C. Уплотнения и демпферы проверяют при обслуживании. Линии продувают до подключения цилиндра. Сверяйте код целиком — одна буква в обозначении меняет исполнение. Скорость регулируют дросселями на выхлопе. Первые ходы делают на пониженном давлении. DNC — стандартный (нормализованный) пневмоцилиндр Festo двустороннего действия по ISO 15552: корпус из профиля, поршень, шток с наружной резьбой, монтажное положение любое, крепление через внутреннюю резьбу крышек или через принадлежности.
