Пневмооборудование FESTO
3 разделов
В группе «Пневмооборудование FESTO» — гидравлические изделия Festo. Раздел собирает изделия производителя по кодам каталога.
Подбор ведут по коду позиции. У DNC с кодом PPV — пневматическое демпфирование в конце хода, регулируемое с обеих сторон; исполнение с буквой A рассчитано на датчики положения, без A — без определения положения (DNC-50-25-PPV: «Positionserkennung ohne»). Внутри — три подраздела.
Что входит в раздел «Пневмооборудование FESTO»
Перечень позиций с краткими данными.
| Подраздел | Что внутри |
|---|---|
| Пневмораспределители FESTO MLH-B | две позиции; например FESTO MLH-B G, FESTO MLH-B G1/4 |
| Распределители VHER | четыре позиции; например VHER M5, VHER G1/8 |

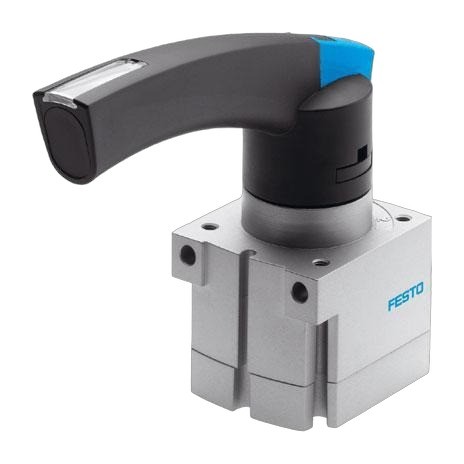

Подраздел «Распределители VHER»: VHER — ручной распределитель Festo с рычагом и фиксацией.
Технические характеристики: Пневмооборудование FESTO
| Характеристика | Значение |
|---|---|
| Производитель | Festo |
| Код: PPS | пневматическое самонастраивающееся демпфирование в конце хода с обеих сторон |
| Код: PPV | пневматическое демпфирование в конце хода, регулируемое с обеих сторон |
| Поле кода «второе число после серии» | ход поршня, мм |
| Что в разделе | Гидравлические изделия |
| Поле кода «DNC» | стандартный пневмоцилиндр Festo по ISO 15552, двустороннего действия |
Как выбрать позицию в группе «Пневмооборудование FESTO»
Проверьте присоединение до заказа. Материал подбирают по рабочей среде и температуре. При замене достаточно кода со шильдика. Главное — полный код и условия, в которых работает изделие. Диаметр поршня, мм (у DZF — эквивалентный диаметр).
Конфигурационный паспорт DNC-32 даёт ход от 2 до 2000 мм и перечень вариантов: блокировка в конечных положениях, удлинённый шток, внутренняя резьба на штоке, защита от проворота, сквозной шток, термостойкие уплотнения до 120 °C и другие. В паспортах Festo усилие цилиндра указано теоретическое, при давлении 0,6 МПа (6 бар): отдельно для выдвижения и для втягивания штока; при втягивании усилие меньше, потому что площадь со стороны штока меньше площади поршня.
Пневмооборудование FESTO: монтаж и работа
Следите за состоянием изделия в работе. Монтаж — по документации производителя. Сравнение монтажного пространства при ходе 10 мм по каталогу Festo: стандартный цилиндр DNC — 100 %, компактный ADVU — 45 %, короткоходный ADVC — 33 %. Проверяйте изделие при плановом обслуживании. Если шильдик не читается, направьте фото изделия и основные размеры — подберём по таблицам производителя. Неисправность — повод для замены.
