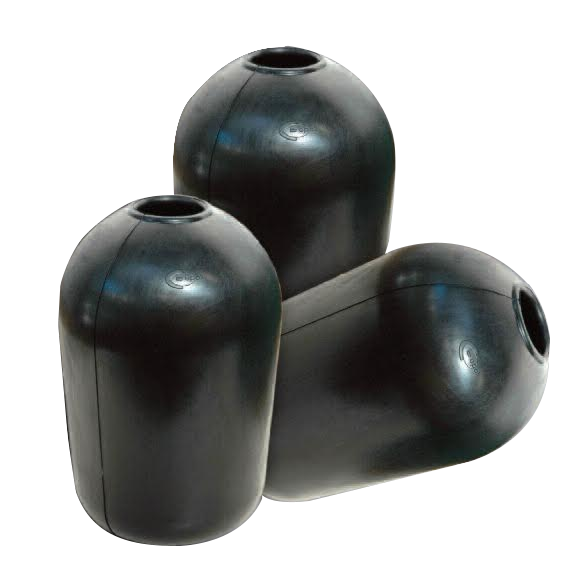

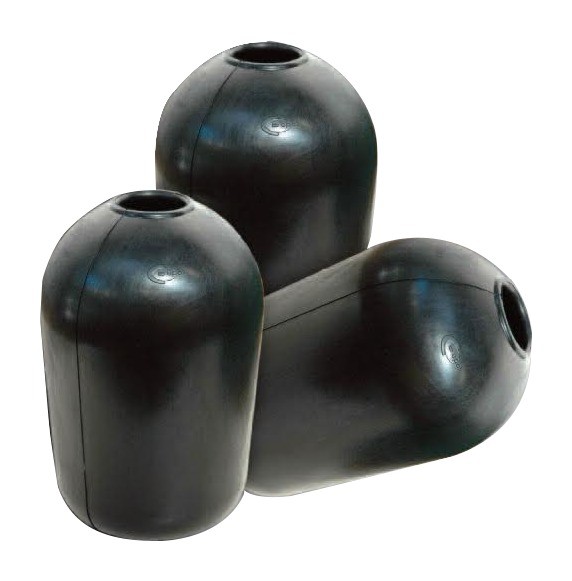

Баллоны и мембраны, ремкомплекты гидропневмоаккумулятора — подраздел запасных частей для ремонта аккумуляторов EPE: сменные баллоны серии S, мембраны и комплекты уплотнений. В разделе «Баллоны и мембраны, ремкомплекты гидропневмоаккумулятора» собраны детали для аккумуляторов AS, а они ремонтопригодны: при износе меняют баллон, уплотнения, зарядный клапан и детали клапанов. Запасной баллон EPE формуется одним куском, а газовый клапан — отдельная деталь, которая механически герметично соединяется с баллоном и может использоваться повторно.
Что входит в раздел «Баллоны и мембраны, ремкомплекты гидропневмоаккумулятора»
| Позиция | Объём, материал | Газовый клапан |
|---|
| Баллон гидропневмоаккумулятора S1F-C22V | 1 л, NBR для низких температур | сталь, M22x1,5, зарядный 5/8" UNF |
| Баллон гидропневмоаккумулятора S1,5Y-C22V | 1,5 л, эпихлоргидрин ECO | M22x1,5 |
| Баллон гидропневмоаккумулятора S3P-0 | 3 л, NBR | без клапана |
| Баллон гидропневмоаккумулятора S4P-X7/8V4X | 4 л, NBR | нержавеющий, 7/8" UNF, V4 |
| Баллон гидропневмоаккумулятора S5F-0 | 5 л, NBR для холода | без клапана |
| Баллон гидропневмоаккумулятора S10P-C50V | 10 л, NBR | M50x1,5 |
| Баллон гидропневмоаккумулятора S20F-C50V | 20 л, NBR для холода | M50x1,5 |
| Баллон гидропневмоаккумулятора S35P-0 | 35 л, NBR | без клапана |
| Баллон гидропневмоаккумулятора S55F-C50V | 55 л, NBR для холода | M50x1,5 |
| Баллон гидропневмоаккумулятора S20P1 | 20 л, NBR | окончание «1» — по заявке |
| Комплект уплотнений B2030-F(для AS0,7 -1,5F) | уплотнения для AS0,7–1,5F | — |
| Комплект уплотнений B2080-F(для AS10-55F) | уплотнения для AS10–55F | — |
| Мембрана аккумулятора MM0,5-P (NBR) | мембрана 0,5 л, NBR | — |
| Мембрана аккумулятора S10F-C50V | по коду — баллон 10 л | M50x1,5 |
Технические характеристики: баллоны и мембраны, ремкомплекты гидропневмоаккумулятора
| Материал | Температура | Жидкости |
|---|
| P — NBR | −20…+80 °C | минеральные масла, HFA, HFB, HFC, вода, водогликоль |
| F — NBR для холода | −40…+70 °C | как P, плюс ряд фреонов |
| Y — ECO | −30…+110 °C | по таблице совместимости |
| E — EPDM | −30…+100 °C | горячая вода, тормозные жидкости, HFD-R |
| V — FKM | −10…+150 °C | HFD, растительные масла, бензин |
Как выбрать баллоны и мембраны, ремкомплекты гидропневмоаккумулятора
Код запасного баллона: S (стандартный газовый клапан), объём в литрах, буква материала, затем после дефиса материал и размер газового клапана. «0» после дефиса означает баллон без клапана — его берут, если старый клапан исправен и будет переставлен. 22 — клапан M22x1,5 для баллонов 0,7–5 л, 50 — M50x1,5 для 10–55 л; последняя буква V — зарядный клапан 5/8" UNF, V4 — 7/8" UNF.
Материал меняйте только осознанно: если аккумулятор работает зимой на улице, F заменит стандартный P; для горячих жидкостей нужен V. Окончания P1 и P0 без дефиса в каталоге не описаны — такие позиции подтверждаем по заявке. Комплекты уплотнений подбирают по объёму и материалу аккумулятора, указанным в названии; если код старой детали не читается, баллоны и мембраны, ремкомплекты гидропневмоаккумулятора подбираем по шильдику аккумулятора.
Установка и эксплуатация: баллоны и мембраны, ремкомплекты гидропневмоаккумулятора
Перед снятием аккумулятор отсекают от системы и сбрасывают давление жидкости и газа. Для работы нужны съёмник баллона B2505, крюк B2507/2 для 0,7–5 л или B2507/5 для 10–55 л и ключ гайки порта жидкости. Уплотнительные кольца при сборке меняют всегда. Момент затяжки гайки порта жидкости: 100 Нм для 0,7–1,5 л, 200 Нм для 3–5 л, 450 Нм для 10–55 л. Запасные баллоны хранят в упаковке при +10…+40 °C не дольше двух лет.
