Клапан модульный обратный
10 разделов
Раздел «Клапаны» объединяет гидравлические клапаны Atos, которые не являются распределителями: модульные предохранительные, обратные и редукционные, картриджные элементы и встраиваемые седельные клапаны, предохранительные клапаны на плиту и узлы «быстро/медленно». Большинство из них ставится в пакет между плитой и распределителем на монтажную поверхность ISO 4401, часть — в гнездо блока по ISO 7368 или на плиту ISO 6264.
Что входит в раздел «Клапаны»
| Подраздел | Назначение | Монтаж |
|---|---|---|
| Клапан модульный предохранительный | ограничение давления в линиях P, A, B | модульный, ISO 4401 |
| Клапан безопасности картриджный JO-DL | седельное запирание без утечек | ввёртной |

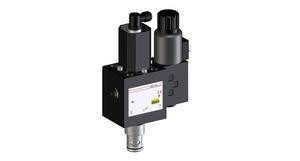

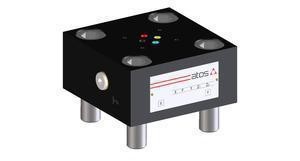

| Клапан картриджный SC LI | двухлинейный элемент логики | гнездо ISO 7368 |
| Клапан модульный быстро/медленно DHQ и DKQ | переключение скорости | модульный |
| Клапан обратный модульный SHR | обратный клапан size 06 | модульный |
| Клапан обратный модульный SKR | обратный клапан size 10 | модульный |
| Клапан предохранительный SAGAM | двухступенчатая настройка давления с разгрузкой | плита ISO 6264 |
| Клапан предохранительный модульный SKM | предохранительный size 10 | модульный |
| Клапан предохранительный модульный SHMP | предохранительный прямого действия size 06 | модульный |
| Клапан редукционный модульный SHG | снижение давления в ветви | модульный |
Технические характеристики
| Семейство | Параметры по таблицам Atos |
|---|---|
| HMP / HM / KM | 35 / 60 / 120 л/мин, до 350 бар |
| AGAM, SAGAM | размер 10/20/32, до 200/400/600 л/мин |
| Картриджи ISO 7368 | размеры 16–100, до 8000 л/мин при Δp 6 бар, до 350 бар |
| JO-DL | резьба 3/4″-16UNF, 7/8″-14UNF, 1 5/16″-12UNF |
| DHQ / DKQ | size 06 / size 10, регулируемый расход до 24 л/мин |
Как выбрать гидроклапан Atos
Отправная точка — способ монтажа. Если в машине стоит пакет модульных аппаратов под распределитель, выбирайте среди модульных серий того же типоразмера: H — size 06, K — size 10. Если гидроблок собран на гнёздах ISO 7368, нужен картридж SC LI вместе с подходящей крышкой. Если требуется несколько настроек давления с дистанционным переключением, смотрите SAGAM: там пилотный распределитель SDHE уже установлен на клапан.
Все клапаны этого раздела — изделия Atos, и их обозначения читаются по таблицам производителя. Далее — функция и диапазон давления. У модульных предохранительных клапанов диапазон записан числом после косой черты (50, 100, 210, 350), и настройку держите в середине диапазона.
Установка и эксплуатация: клапаны
Модульный клапан ставится между плитой и распределителем, крепёж подбирают на всю высоту пакета. Картриджные элементы работают только в паре с крышкой того же размера. Для взрывоопасных зон обычные исполнения не подходят — нужна отдельная серия, уточните по заявке.
