Клапан модульный быстро/медленно DHQ и DKQ — модульный узел Atos, который даёт гидродвигателю две скорости: быструю и медленную. Внутри объединены регулятор расхода с компенсацией давления QV-06 и обводной электромагнитный клапан. Пока обвод открыт, поток идёт в полном объёме; когда электромагнит переключает обвод, расход ограничивается регулятором до настроенного значения. Так организуют ускоренный подвод инструмента и рабочую подачу на станках и прессах.
Что входит в раздел «Клапан модульный быстро/медленно DHQ и DKQ»
| Позиция | Где регулируется | Режим | Расход, катушка |
|---|
| Клапан модульный быстро/медленно DHQ-011/C/11-IX24DC | вход P | C | до 11 л/мин, 24DC |
| Клапан модульный быстро/медленно DHQ-011/O/11/-IX230/50/60AC | вход P | O | до 11, 230 В AC |

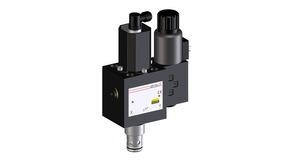

| Клапан модульный быстро/медленно DHQ-011/C/24-IX 24DC | вход P | C | до 24, 24DC |
| Клапан модульный быстро/медленно DHQ-013/C/1/K-IX 24DC | выход из A | C | до 1 (1,5), ключ K |
| Клапан модульный быстро/медленно DHQ-016/O/24/K-IX24DC | выход в T | O | до 24, ключ K |
| Клапан модульный быстро/медленно DHQ-023/O/11-IX 24DC | вход A | O | до 11 |
| Клапан модульный быстро/медленно DHQ-0-16/O/6/V-IX110DC | выход в T | O | до 6, V, 110DC |
| Клапан модульный быстро/медленно DHQ-0-11/0/16/KV-IX00 | вход P | — | до 16, без катушки |
| Клапан модульный быстро/медленно DKQ-013/O/24-EX24DC | выход из A | O | size 10, до 24 |
| Клапан модульный быстро/медленно DKQ-014/O/24/K-EX24DC | выход из B | O | до 24, ключ K |
| Клапан модульный быстро/медленно DKQ-016/C/16-EX 110DC | выход в T | C | до 16, 110DC |
| Клапан модульный быстро/медленно DKQ-016/C/16-SP669-110DC | выход в T | C | с разъёмом 669 |
| Клапан модульный быстро/медленно DKQ-016/C/24-IX24DC | выход в T | C | электромагнит I |
| Клапан модульный быстро/медленно DKQ-016/O/1/K-EX 24DC | выход в T | O | до 1 (1,5) |
Технические характеристики: клапан модульный быстро/медленно DHQ и DKQ
| Поле кода | Значение по таблице Atos D170 |
|---|
| DHQ / DKQ | size 06 / size 10 |
| 13, 14, 16 | регулирование расхода из гидродвигателя: A, B, T |
| 11, 23, 24 | регулирование на входе: P, A, B |
| C / O | расход регулируется при обесточенном / при включённом электромагните |
| Регулируемый расход | 1 (1,5), 6, 11, 16, 24 л/мин; 00 — без регулятора |
| K, V | ключ блокировки; без обратного клапана обвода |
| I, E | электромагнит OI (DHQ); AE/OE |
Как выбрать: клапан модульный быстро/медленно DHQ и DKQ
Первое — где ограничивать поток. Регулирование на выходе (13, 14, 16) удерживает цилиндр от рывка при попутной нагрузке, на входе (11, 23, 24) — проще и подходит для противодействующей нагрузки. Второе — режим C или O: при C медленная скорость включается сама при пропадании питания, при O — только при включённом электромагните; выбирайте, какая скорость безопаснее при аварийном отключении. Третье — максимальный регулируемый расход: берите ближайшее значение сверху к нужной медленной подаче, от 1 до 24 л/мин.
Опция K с ключом защищает настройку от посторонних, V исключает обратный клапан обвода. Позиции, где после типоразмера стоит «-0-», записаны в старом формате; поля читаются так же, но подтверждаем по заявке.
Установка и эксплуатация: клапан модульный быстро/медленно DHQ и DKQ
Узел ставят в пакет под распределитель того же типоразмера. Разъём заказывают отдельно (X в коде), кроме позиции с SP669: разъём 669 с выпрямителем позволяет питать катушку DC от сети переменного тока.
