Гидрозамок модульный SKR — модульные гидрозамки Atos SKR линейки Atos Shanghai, типоразмер 10.
Модульные клапаны Atos ставятся в пакет под распределитель на плиту ISO 4401. В группе — три позиции. Параметры в тексте взяты из технических таблиц Atos. Уплотнения по коду: без суффикса NBR, /PE — FKM, /BT — HNBR. SKR монтируют на плиту ISO 4401-05-04-0-05. Для SHR/SKR таблица SHD180 даёт MTTFd 150 лет.
Что есть в группе «Гидрозамок модульный SKR»
Состав раздела:
Что лежит в группе «Гидрозамок модульный SKR»| Позиция | Серия / тип | Ключевое поле кода | Исполнение |
|---|
| SKR-012 | SKR | схема 12: гидрозамок на линиях A и B | стандарт |
| SKR-013 | SKR | схема 13: гидрозамок на линии A | стандарт |
| SKR-014 | SKR | схема 14: гидрозамок на линии B | стандарт |

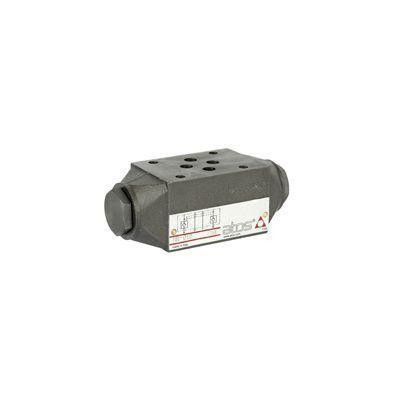

SKR-013 — гидрозамок на линии A, пружина 0,5 бар. SKR-014 — гидрозамок на линии B, пружина 0,5 бар. Полный список — по ссылкам на позиции и подразделы.
Технические характеристики: Гидрозамок модульный SKR
Параметры по каталогу производителя| Показатель | Данные |
|---|
| Серии | модульные гидрозамки Atos SKR линейки Atos Shanghai, типоразмер 10 |
| Надёжность | MTTFd 150 лет по EN ISO 13849 |
| SKR | size 10, до 120 л/мин, до 315 бар |
| Присоединение SKR | ISO 4401-05-04-0-05 |
Гидрозамок открывается давлением в противоположной рабочей линии.
Как подобрать нужное — Гидрозамок модульный SKR
Вне пакета применяют ADRL (трубный монтаж) и AGRL/AGRLE (стыковой). Пример из раздела — SKR-012: SKR, схема 12: гидрозамок на линиях A и B, стандарт. Схема гидрозамка: 12 — A и B, 13 — A, 14 — B; типоразмер совпадает с распределителем. Давление открытия задаёт пружина: без кода 0,5 бар, /2, /4, /8 — 2, 4, 8 бар; /D у KR — декомпрессия.
SKR-012: гидрозамок на линиях A и B.
SKR рассчитан на 120 л/мин и 315 бар. Стык SKR с плитой уплотняют 5 колец OR 2050. Монтажные поверхности ISO 4401: size 06 — 4401-03-02-0-05, size 10 — 4401-05-05-0-05, size 16 — 4401-07-07-0-05, size 25 — 4401-08-08-0-05. Конфигурации SKR те же, что у SHR: 02–16 прямого действия и 12–14 с гидроуправлением. Суффикс уплотнений: /PE — FKM, /BT — HNBR. Предохранительные модули HMP — до 35 л/мин, HM — 60 л/мин, KM — 120 л/мин, все до 350 бар. Гидроуправление SKR — с отношением площадей 3,3:1. Приставка S в коде — линейка Atos Shanghai.
Гидрозамок модульный SKR: монтаж и работа
Дренаж AGRLE — прямо в бак. Все цифры раздела — из каталогов производителя. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Модуль ставят между плитой и распределителем того же типоразмера. Нет шильдика — отправьте фото и размеры, сверим по каталогу. Кольца стыка: OR 108 (size 06), OR 2050 (size 10).
