Гидрозамки
4 разделов
Гидрозамки — обратные клапаны Atos, которые удерживают нагрузку, пока в линию управления не подано давление.
Источник параметров — технические таблицы Atos; код заказа расшифровывается по ним поле за полем. Позиций в группе: пятьдесят семь. Модульные исполнения монтируют пакетом под распределитель на плиту ISO 4401. SKR монтируют на плиту ISO 4401-05-04-0-05. Для SHR/SKR таблица SHD180 даёт MTTFd 150 лет. Позиции разложены по четыре подразделам. Уплотнения по коду: без суффикса NBR, /PE — FKM, /BT — HNBR.
Гидрозамки — что в группе
Позиции раздела и главные поля их кодов.
| Подраздел | Что внутри |
|---|---|
| Гидрозамок модульный | тридцать семь позиций; серии HR, JPR-2, JPR-3, KR |
| Гидрозамок трубного и стыкового монтажа | четырнадцать кодов; серии ADRL, AGRL, AGRLE |

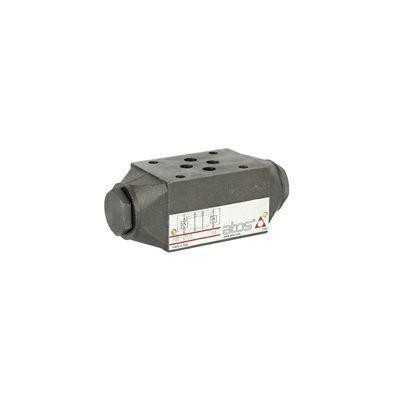

| Гидрозамок модульный SKR | три позиции; серии SKR |
| Гидрозамок модульный SHR | три позиции; серии SHR |
Полный список — по ссылкам на позиции и подразделы.
Технические характеристики: Гидрозамки
| Показатель | По каталогу |
|---|---|
| Тип | гидрозамки Atos — обратные клапаны с гидроуправлением |
| HR | size 06, 60 л/мин, 350 бар |
| JPR-2 / JPR-3 | size 16, 200 л/мин / size 25, 300 л/мин |
| ADRL | трубный монтаж, 30…300 л/мин, до 400/350 бар |
| Отношение площадей | 3,3:1 (KR с /D — 11:1) |
| KR | size 10, 120 л/мин, 315 бар |
| AGRL/AGRLE | плита ISO 5781, 160…500 л/мин, 315 бар |
Гидрозамок открывается давлением в противоположной рабочей линии.
Как выбрать: Гидрозамки
Вне пакета выбирают ADRL (трубный монтаж) и AGRL/AGRLE (стыковой). Схема гидрозамка: 12 — A и B, 13 — A, 14 — B; типоразмер совпадает с распределителем. Пружина: 0,5 бар стандартно, по коду 2, 4 или 8 бар.
SHR с FKM заказывают с суффиксом /PE. Суффикс уплотнений: /PE — FKM, /BT — HNBR. Приставка S в коде — линейка Atos Shanghai. «Гидрозамок модульный»: тридцать семь позиций. «Гидрозамок модульный SKR»: три позиции. Кроме гидрозамков 12–14 у SHR есть обратные клапаны прямого действия 02–16. В подразделе «Гидрозамок модульный SHR» — три позиции. Типоразмер модуля совпадает с плитой ISO 4401: 06, 10, 16 или 25. Рядом в пакете часто ставят предохранительный модуль HM или KM. «Гидрозамок трубного и стыкового монтажа»: четырнадцать кодов. SHR-0 — типоразмер 06: присоединение ISO 4401-03-02-0-05, стык уплотняют 4 кольца OR 108.
Гидрозамки: монтаж и работа
Кольца стыка: OR 108 (size 06), OR 2050 (size 10). При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Все цифры раздела — из каталогов производителя. Сверяйте код целиком — одна буква в обозначении меняет исполнение. Нет шильдика — пришлите фото и размеры, сверим по каталогу.
