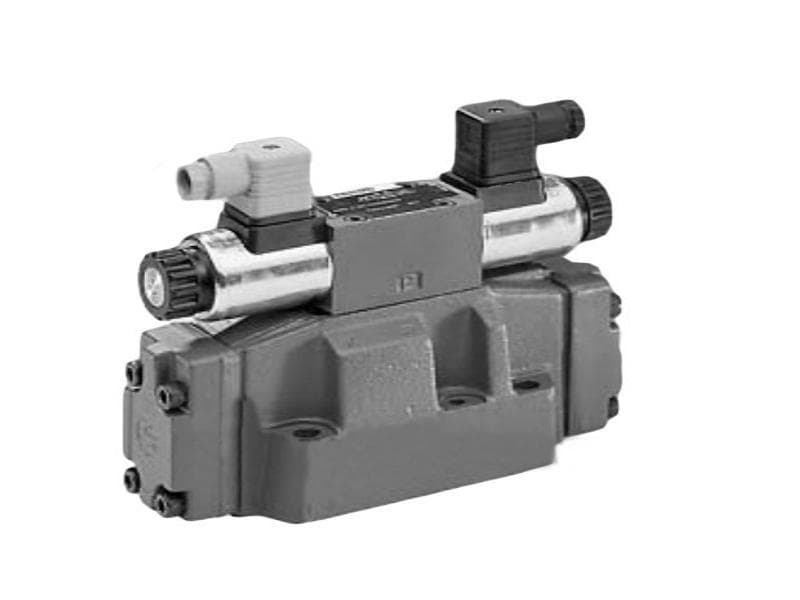

Гидрораспределитель 4WEH 16 H7X/6EW230N9(E,ET,T)K4
Характеристики
- Тип
- распределитель с электрогидравлическим (пилотным) управлением
- Типоразмер
- NG 16
- Схема
- символ H, три положения (среднее 0)
- Серия
- 7X
- Напряжение катушки
- 230 В AC 50/60 Гц
- Электрическое подключение
- разъём DIN EN 175301-803, 3-полюсный (2 + PE)
- Исполнение
- пилотный клапан — высокомощный распределитель по паспорту 23178; скрытое ручное дублирование
✓Гарантия качества, сертификаты и ГОСТ
✓Оплата: наличный / безналичный расчёт
✓Доставка по России и СНГ со склада
✓Отгрузка юридическим и физическим лицам
Гидрораспределитель 4WEH 16 H7X/6EW230N9(E,ET,T)K4 — электрогидравлический распределитель WEH; управляет направлением потока там, где прямого магнита не хватает.
Расшифровка обозначения 4WEH 16 H7X/6EW230N9(E,ET,T)K4
- WEH — пилотное управление
- 16 — типоразмер NG16
- H — символ H, три положения
- 7X — серия 7X, размеры прежние
- 6E — пилотный клапан 6E
- W230 — 230 В 50/60 Гц
- N9 — ручное дублирование, скрытое
- (E,ET,T) — выбор подвода и слива пилота
- K4 — штекер 2 + PE
3-позиционному клапану NG16 с пружинным центрированием на одно переключение нужно 5,72 см³ пилотного масла, минимальное давление управления — 14 бар.
| Показатель | Значение |
|---|---|
| Позиция | Гидрораспределитель 4WEH 16 H7X/6EW230N9(E,ET,T)K4 |
| Расход | до 300 л/мин |
| Типоразмер | NG16 |
| Серия | 7X |
| Катушка | 230 В 50/60 Гц |
| Символ | H |
| Давление | до 280 бар |
Рядом в каталоге: 4WEH 16 G7X/6EW230N9(E,ET,T)K4 — символ G; 4WEH 16 H7X/6EG24N9(E,ET,T)K4 — напряжение 24 В DC; 4WEH 16 J7X/6EG24N9(E,ET,T)K4 — схема J; 4WEH 16 J7X/6EW230N9(E,ET,T)K4 — схема J. Другие коды смотрите в разделе группы.
Для позиции Гидрораспределитель 4WEH 16 H7X/6EW230N9(E,ET,T)K4 стоимость и срок сообщим после заявки; отгрузка по России и в СНГ.
