Плиты монтажные гидравлические

Плиты монтажные гидравлические — подраздел с плитами ТЕХПРОМ серии BA, на которые устанавливают распределители и модульные элементы. Плита даёт аппарату присоединительную поверхность по ISO 4401 и выводит каналы P, T, A и B на резьбовые порты — например, у BA-202/NT это резьба М14х1.5. В разделе есть одиночные плиты для клапанов, многопозиционные плиты BA-214 и BA-314 и модульные BA-244.

Буквы в обозначении на сайте набраны то латиницей (BA), то кириллицей (ВА) — это одна и та же серия. Блоки БГТ того же производителя собираются именно на таких плитах: по данным ТЕХПРОМ, монтажные плиты серии BA имеют присоединительную поверхность по ISO 4401, а число мест на плите блока — от 1 до 6.

Что входит в раздел «Плиты монтажные гидравлические»

Технические характеристики: плиты монтажные гидравлические

Как выбрать плиты монтажные гидравлические

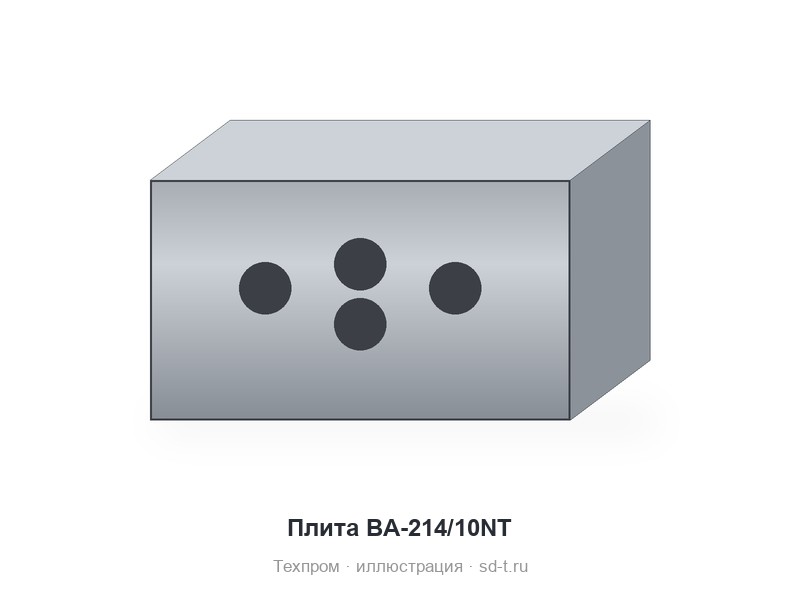

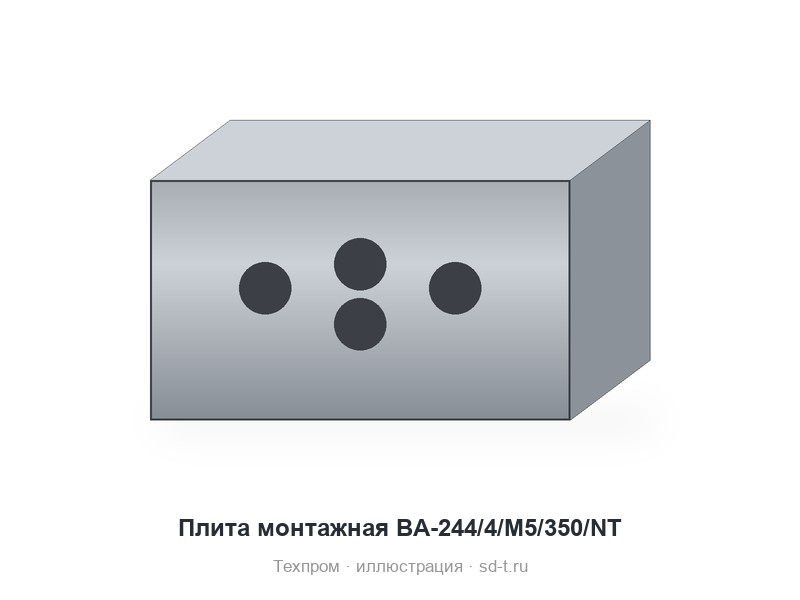

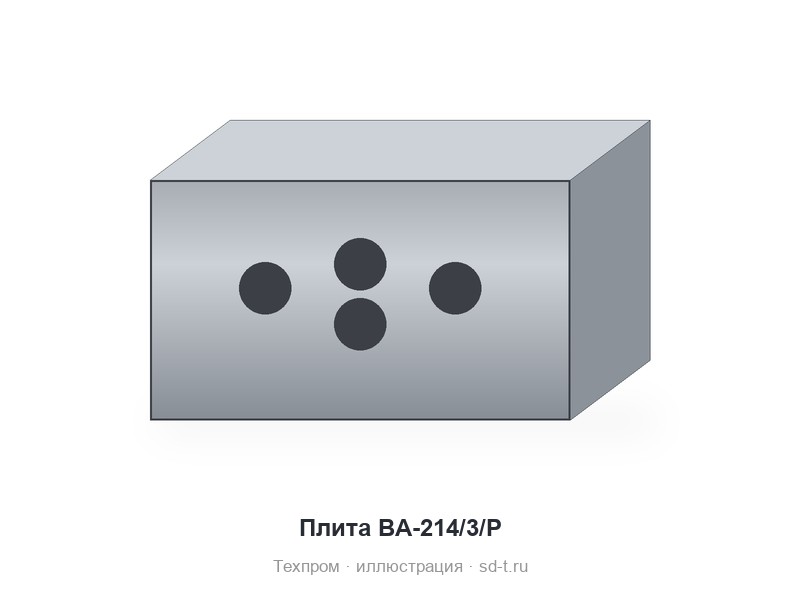

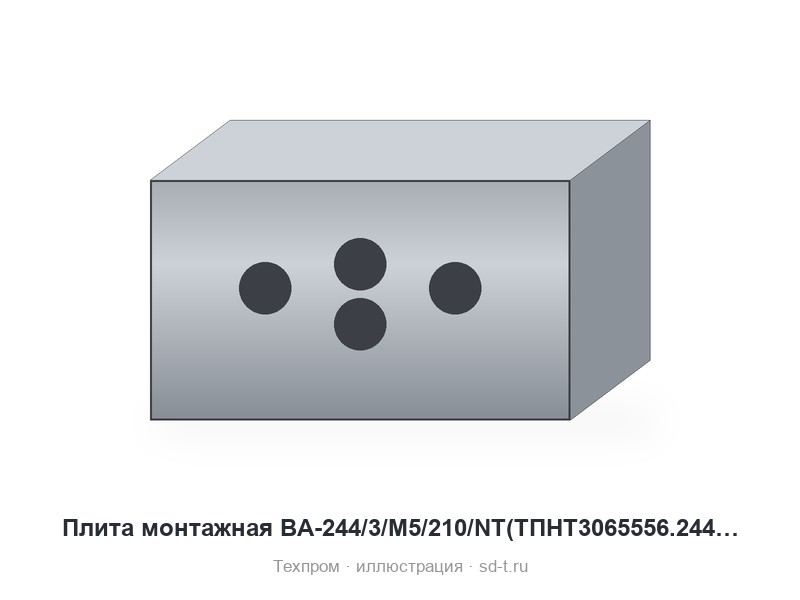

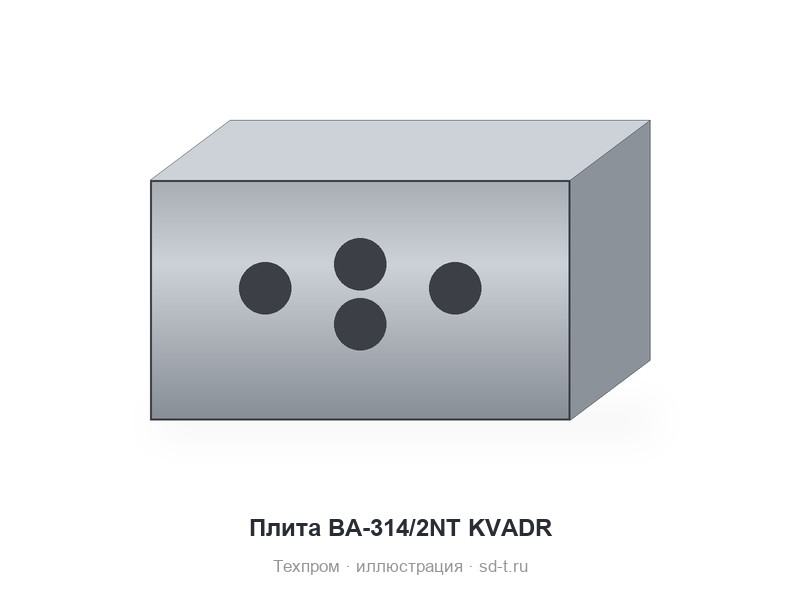

Сначала типоразмер аппаратуры. Номера плит ТЕХПРОМ совпадают с рядом Atos: справочно, у Atos BA-214 — плита для клапанов size 06, BA-314 — для size 10; совпадение размеров плит NT производитель не подтверждает, поэтому присоединение сверяем по чертежу. Затем число мест — это число после косой черты: BA-214/4 рассчитана на четыре распределителя. Плиты BA-314 выбирают для больших расходов — до 150 л/мин против 80 у BA-214, но по давлению у них предел 300 бар. Модульные BA-244 ограничены 250 бар и 35 л/мин.

Суффиксы NT, Q, KVADR, /P, /PZ, NPK, а также M5 и число после него у BA-244 ТЕХПРОМ не расшифровывает — эти признаки уточняем по заявке и чертежу. Позиции с многоточием в коде — заготовки ряда, значение задают в заказе.

Установка и эксплуатация: плиты монтажные гидравлические

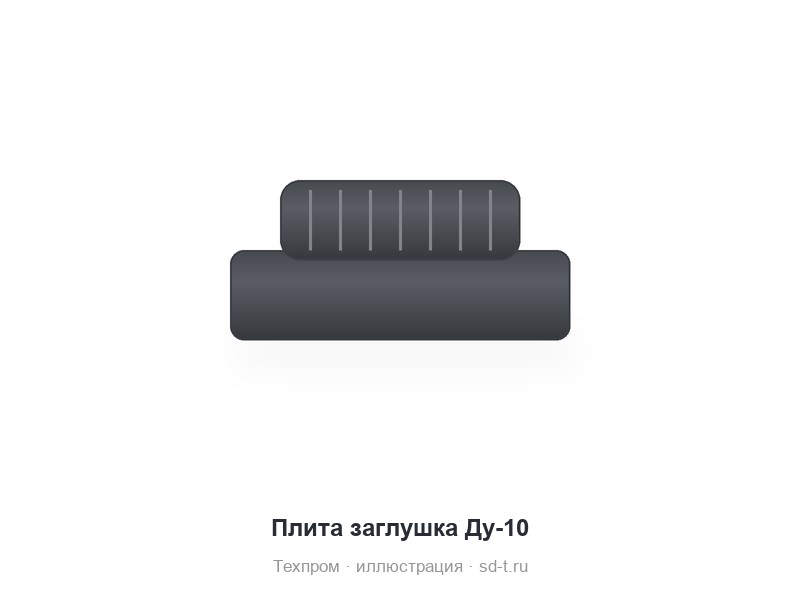

Распределитель 1ТА 06 крепят к плите 4 болтами M5x45 моментом 12 Нм с кольцами Quad Ring 9,25x1,68, 1ТА 10 — болтами M6x35 тем же моментом с кольцами O-Ring 12,42x1,78. При сборке пакета модулей длину болтов берут по высоте пакета. Свободные места многопозиционной плиты закрывают плитой-заглушкой. Если плиты монтажные гидравлические заказываются под готовый блок, пришлите схему: по ней подберём число мест и серию.
