Аксессуары и комплектующие — раздел вспомогательных изделий Atos, без которых не работает пропорциональная и картриджная гидравлика: датчики давления, электронные драйверы, разъёмы и кабельные вводы, функциональные крышки картриджных клапанов, модульные компенсаторы и делители потока. Сами по себе они не управляют потоком, но определяют, как клапан получает сигнал, питание и управляющее давление.
В разделе аксессуары и комплектующие позиции разбиты по назначению, чтобы снабженец мог найти деталь по функции, а не по коду. Если вы обновляете машину с пропорциональными клапанами, аксессуары и комплектующие обычно заказывают одним списком с самими клапанами: драйвер, разъём и датчик подбираются под конкретные коды.
Что входит в раздел «Аксессуары и комплектующие»
| Подраздел | Что это |
|---|---|
| Датчик давления E-ATR | датчики давления усиленного типа с выходом по напряжению или току |
| Делитель потока JO-DF | деление потока между потребителями |
| Драйверы клапанов | аналоговые драйверы пропорциональных клапанов E-MI, E-BM, E-ME, E-RP |
| Управляющая головка LID, LIM | крышки управления для картриджей ISO 7368 |

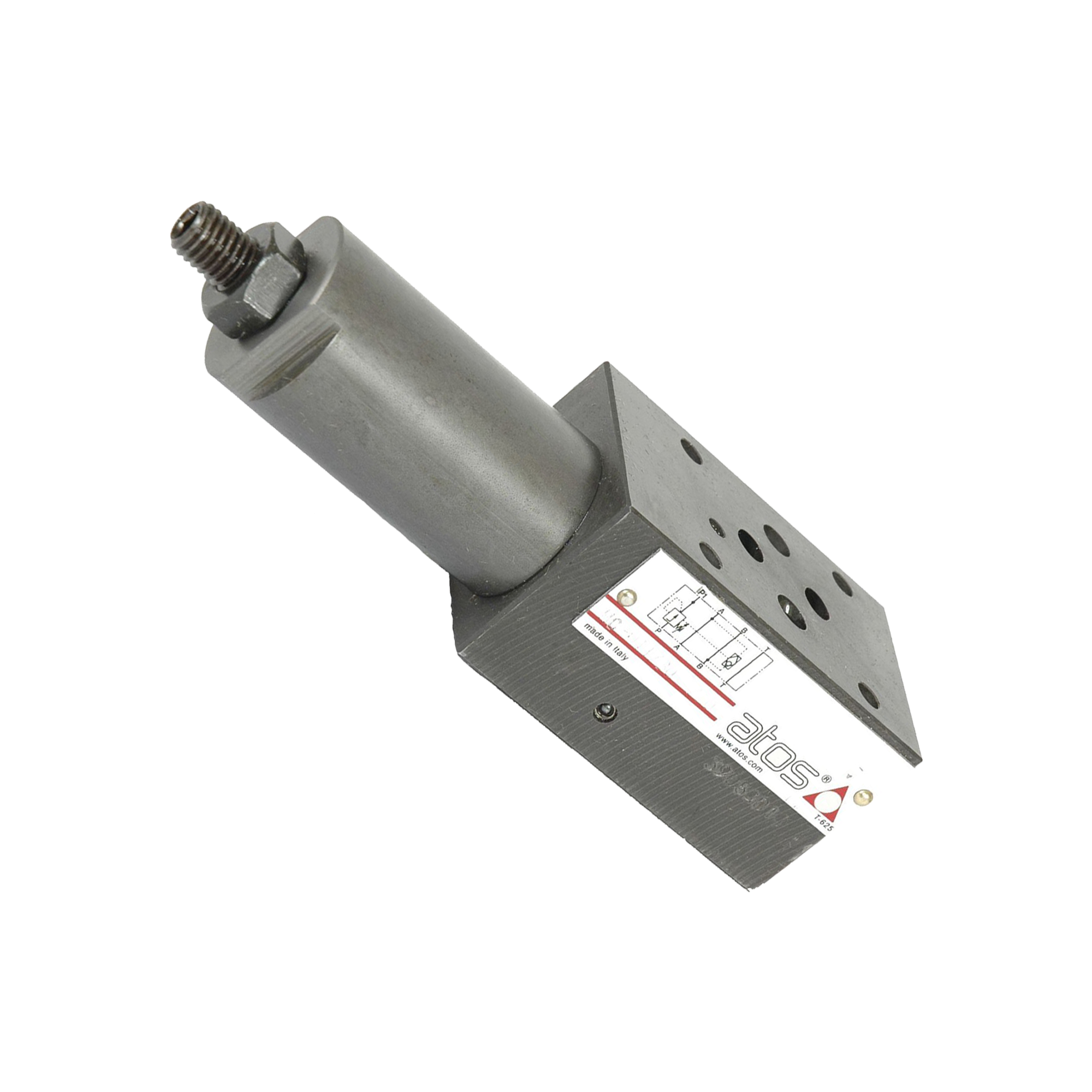

| Компенсатор давления модульный | компенсаторы для пакетов модульных аппаратов |
| Коннектор | разъёмы DIN 43650, многоконтактные разъёмы и кабельные вводы |
| Крышка LID, LIR | направляющие и редукционные крышки картриджных клапанов |
Технические характеристики: аксессуары и комплектующие
| Группа | Данные по таблицам Atos |
|---|---|
| E-ATR-7 | диапазоны 0–60/100/160/250/400 бар; выход 0–10 В или 4–20 мА; отклик ≤ 2 мс |
| Драйверы E-MI, E-BM | для клапанов без датчика; 01F — один электромагнит, 05F — двухмагнитный клапан |
| Разъёмы SP-666/667/669 | IP65; 667 со светодиодом; 669 с выпрямителем, Imax 1 А |
| Крышки ISO 7368 | размер 1 = 16 … 10 = 100; пилот DHI или DHE |
Как выбрать аксессуары и комплектующие Atos
Драйвер выбирают по клапану: число электромагнитов определяет исполнение (01F, 011F или 05F), а формат — способ установки: E-MI крепится прямо на разъём клапана, E-BM — на DIN-рейку в шкафу. Датчик давления выбирают по диапазону с запасом, учитывая, что перегрузку он держит до двукратного значения, а разрушение наступает при пятикратном.
Разъём для клапана on/off заказывается отдельно от клапана: стандартный 666, 667 со светодиодом для наладки или 669, если катушку постоянного тока нужно питать от сети 110/230 В переменного тока. Крышку картриджного клапана подбирают по размеру гнезда и функции.
Установка и эксплуатация: аксессуары и комплектующие
У разъёмов DIN 43650 степень защиты IP65 обеспечивается только с уплотнением и затянутым винтом. Датчик давления ставят в точке, где нет гидроударов выше перегрузочного значения. Драйверы E-BM требуют места в шкафу и подходящего питания: для исполнения /12 — 12 В.
