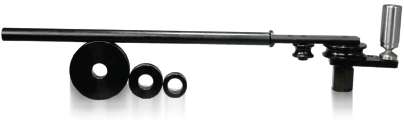

Трубогиб PB1001

Трубогиб PB1001 — трубогиб из ассортимента OLEOCON (код PB1001): инструмент для гибки трубок гидравлических и пневматических линий. Диапазон диаметров, радиус гиба и привод кода в каталоге производителя не подтверждены — называем по заявке. На странице — как считать гиб и как выбрать трубогиб под трубку.

Для чего нужен «Трубогиб PB1001»

Трубогиб изгибает трубку по заданному радиусу без складок и сплющивания: трубка зажимается в профильных роликах, и гибочный ролик ведёт её по дуге. Гибка вместо угольников уменьшает число соединений и потенциальных течей.

Трубогибы применяют при монтаже гидростанций, стендов и линий управления; выбор зависит от диаметра трубки, материала и нужного радиуса гиба.

Характеристики: Трубогиб PB1001

Таблица содержит только подтверждённое: диапазон диаметров, радиус гиба и усилие в каталоге OLEOCON 2026 не найдены.

Расшифровка обозначения PB1001

• PB — префикс трубогиба (pipe bender) — расшифровка по назначению, каталогом не подтверждена
• 1001 — числовой код модели; значение каталогом не раскрыто

Расшифровка появится после подтверждения; сейчас код — идентификатор позиции.

Арифметика гиба: Трубогиб PB1001

Пример: радиус 60 мм на 90° даёт дугу порядка 94,2 мм, а на 180° — порядка 188,5 мм (разница 94,2 мм).

Правило практики: радиус гиба не меньше трёх диаметров; для Ø12 мм — 36 мм, наш пример 60 мм превышает его (отношение 5).

Если радиус меньше допустимого, на внутренней стороне образуются складки, а наружная стенка утоняется; поэтому радиус всегда проверяют до гибки, а не после.

Как выбрать трубогиб и чего избегать

Подбор: материал трубки (сталь, нержавеющая сталь, медь), наружный диаметр, толщина стенки и нужный радиус; для каждого диаметра нужен свой комплект роликов или формирующих оправок. Для кода PB1001 комплект подтверждаем по заявке.

Не гните трубку с продольным швом по внутренней стороне дуги и не применяйте трубогиб к толстостенным трубам вне диапазона инструмента.

Что чаще всего идёт не так при гибке трубки

Первая ошибка — слишком малый радиус: на внутренней стороне появляются складки, наружная стенка утоняется и хуже держит давление. Вторая — гибка без учёта пружинения: после снятия усилия угол немного уменьшается, и линия не садится на штуцеры. Третья — несколько гибов подряд без проверки шаблоном, когда ошибки накапливаются по длине линии.

При нескольких гибах длину заготовки складывают из прямых участков и дуг; для двух гибов на 90° это 2 × 94,2 мм на дуги плюс прямые участки.

Соседние разделы

Трубогиб в разделе единственный; раздел группы — Трубогибы OLEOCON, общий каталог — Гидравлические элементы OLEOCON. Соединения для трубных линий смотрите в разделе Быстроразъемные соединения (БРС) OLEOCON.

Монтаж и обслуживание

Гибка выполняется медленно, трубка не должна проскальзывать; результат проверяют шаблоном.

Профили роликов — расходный элемент; их состояние влияет на качество гиба.
