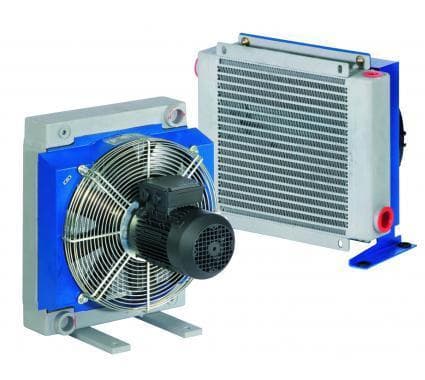

Теплообменник воздушный SE245SC400B02 (тип SILENT EVO 45)

Теплообменник воздушный SE245SC400B02 — автономный агрегат воздушного охлаждения масла Emmegi предыдущих поколений (SILENT EVO 45): насос и вентилятор на одном электродвигателе работают независимо от основного контура. Паспорт этого поколения в доступных нам источниках не опубликован.

Как работает SILENT EVO

В агрегатах этого типа один электродвигатель крутит и винтовой насос, и осевой вентилятор: масло идёт из бака через воздушный радиатор обратно в бак. Это решение для систем, где радиатор нельзя поставить в основную линию из-за расхода, давления, гидроударов и пульсаций. Для сравнения: в каталоге третьего поколения SILENT EVO 3 модель 45 имеет двигатель 1,15 кВт, 50 Гц: масло 40 л/мин, воздух 3350 м³/ч, масса 36 кг. Эти цифры относятся к SILENT EVO 3 и на SILENT EVO 45 не переносятся.

Характеристики: Теплообменник воздушный SE245SC400B02

Расшифровка обозначения

Разберём теплообменник воздушный SE245SC400B02. По аналогии со схемой SILENT EVO 3 код делится на серию (SE2 или SIE), модель (45), исполнение кожуха (CC — с кожухом, SC — без кожуха), напряжение 400 и частоту (B — стандартное напряжение), далее идут поле фильтра и ещё одна цифра. Для поколений до EVO 3 это структура по аналогии, не подтверждённая каталогом, поэтому фильтр и последнюю цифру проверяем по заявке.

Расчёт: какая нагрузка нужна для такого агрегата

Условный пример выбора по тепловой нагрузке. Допустим, нужно отвести 10 кВт при масле 60 °C и воздухе 30 °C: 10 кВт ÷ (60 − 30) °C = 0,33 кВт/°C. Чтобы масло остыло в агрегате на 10 К, через него должно идти: 10 кВт ÷ (0,87 × 1,9 × 10 К) × 60 = 36,3 л/мин (плотность 0,87 кг/л, теплоёмкость 1,9 кДж/(кг·К) приняты как допущения). Это число сравнивают с подачей насоса из паспорта вашей модели; в каталоге третьего поколения подачи лежат в диапазоне 10–80 л/мин.

Что заказать вместе

Одной позиции «Теплообменник воздушный SE245SC400B02» чаще всего недостаточно. Обычный комплект: гибкие рукава, виброопоры, кабель и датчики температуры из раздела Термостат Emmegi. Для SILENT EVO 3 75 есть отдельная крыльчатка Ø600 мм.

Аналоги и замена

Подобрать замену для «Теплообменник воздушный SE245SC400B02» можно среди соседних позиций. Ближайшие позиции раздела: Теплообменник воздушный SE225SC400B02; Теплообменник воздушный SE225CC400B02; Теплообменник воздушный SE265SC400B02. Раздел — Воздушные теплообменники SILENT EVO. Поколения SILENT EVO, EVO2 и EVO 3 различаются; замену подбираем по подаче насоса, напряжению и размерам, подтверждая применимость по заявке.

Подбор и ограничения

Выбор «Теплообменник воздушный SE245SC400B02» упирается в несколько ограничений. Агрегат запускают при температуре масла выше 20 °C, рабочее давление — до 6 бар, температура масла 20–93 °C. Не подключайте его к линиям с вязкостью вне диапазона 20–320 сСт. Двигатель защищён классом IP55 с тепловой защитой.

Монтаж и обслуживание

Ставя «Теплообменник воздушный SE245SC400B02», действуйте по каталогу. Рядом с баком агрегат подключают рукавами и проверяют вращение по стрелке. Для чистки рёбер используют воздух или воду вдоль них при отключённом двигателе, фильтрующий элемент заменяют по индикатору.

Типичные ошибки при выборе

Три частых промаха: переносить данные другого поколения, запускать агрегат на холодном масле (по каталогу — выше 20 °C) и выбирать модель по числу в названии, а не по расчёту тепловой нагрузки и подаче насоса.
