Воздушные теплообменники SILENT EVO

Воздушные теплообменники SILENT EVO — подраздел автономных агрегатов охлаждения Emmegi. В отличие от обычного теплообменника на сливной линии, агрегат имеет собственный винтовой насос: он забирает масло из бака, прогоняет через воздушно-масляный радиатор и возвращает обратно, а тот же двигатель вращает осевой вентилятор. Такую схему применяют, когда высокий расход, давление, гидроудары или пульсации не позволяют врезать охладитель в основную линию. Сюда же отнесены агрегаты RID для редукторов.

Что входит в раздел «Воздушные теплообменники SILENT EVO»

Технические характеристики: воздушные теплообменники SILENT EVO и RID

SILENT EVO 3: рабочее давление 6 бар, масло 20–93 °C, вязкость 20–320 сСт, давление на входе насоса не ниже −0,5 бар, двигатель IP55 класса F с тепловой защитой; шум 55–89 дБ(A) в зависимости от модели.

Как выбрать воздушные теплообменники SILENT EVO

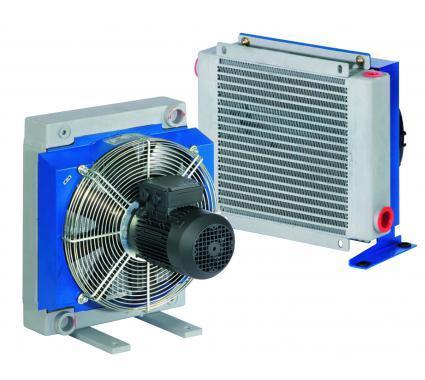

У позиций раздела «Воздушные теплообменники SILENT EVO» с префиксом S3E код SILENT EVO 3 читается так: S3E, модель (15…75), кожух (CC — с кожухом, SC — без, CQ и SQ — с электрошкафом), напряжение 400, частота (B — стандарт, 5 и 6 — спецнапряжение) и фильтр (0 — без, 1 — 10 мкм, 2 — 25 мкм, 3 — 60 мкм). Кожух снижает шум и защищает вентилятор, фильтр позволяет совместить охлаждение с очисткой масла. Для редуктора берите RID: в нём может быть электрошкаф с термостатом пуска насоса, аварийный термостат, реле давления и фильтр SPIN/ON.

Официального каталога прежних поколений SILENT EVO и EVO2 нет, поэтому коды SE2… и SIE… читаем только по аналогии, а мощность и расход этих позиций подтверждаем по табличке и заявке. Цифры EVO 3 к ним не переносим.

Установка и эксплуатация: воздушные теплообменники SILENT EVO

Агрегат ставят рядом с баком и подключают гибкими рукавами; всасывание насоса не должно опускаться ниже −0,5 бар. Агрегат RID запускают при температуре масла выше 20 °C, давление на всасывании — 0,7–3 бар. Электрошкаф RID комплектуется термостатами TM46/A1 и TM49/A1, четырьмя виброопорами и 5 м кабеля.
