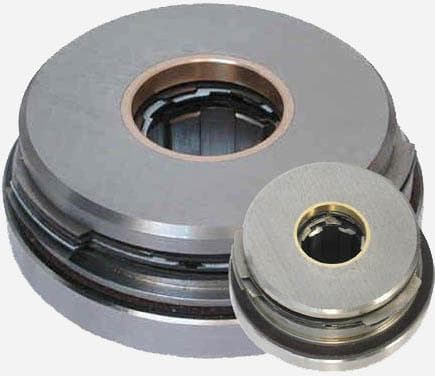

Муфты масляные Э1ТМ Э11М ЭТМ 094
Муфты трения электромагнитные серии ЭТМ обеспечивают быстрый разгон и четкое переключение передач с минимальными потерями.
- Тип
- Муфты
Масляные муфты 09 габарита в бесконтактном исполнении идут под названием муфты масляные Э1ТМ Э11М ЭТМ 094: момент 100 Н·м, справочный ток катушки 1,20 А. Катушкодержатель закреплён неподвижно, щёток нет.
Что означает обозначение ЭТМ 094
- В имени перечислены написания одной серии: Э1ТМ, Э11М и основное ЭТМ.
- ЭТМ — электромагнитная муфта трения.
- 09 — габарит в ряду 05–15 (10,0 кгс·м по таблице ТО).
- Третья цифра 4 означает бесконтактную муфту.
- Отверстие под вал по названию не определить: укажите ряд и букву А, В или Н, например ЭТМ 094-3Н.
| Тип | бесконтактное, масляная муфта |
| Диски наружные / внутренние | 4 / 5 |
| Масло поливом, не менее | 0,8 л/мин |
| Наружный диаметр D | 120 мм |
| Габарит | 09 |
| Номинальный момент | 100 Н·м |
Под катушкодержатель удобна расточка в крышке корпуса. Исполнение …4П с катушкодержателем на подшипниках берут, только когда не подходят …2 и …4.
Чем муфты масляные Э1ТМ Э11М ЭТМ 094 отличаются от соседних карточек: ЭТМ 102 — контактное исполнение, 10 габарит, 160 Н·м; ЭТМ 086 — тормозное исполнение, габарит 08, 63 Н·м. Раздел: Масляные муфты ЭТМ.
Заказ позиции «Муфты масляные Э1ТМ Э11М ЭТМ 094» — с доставкой по России и СНГ, цена и сроки — по запросу.
