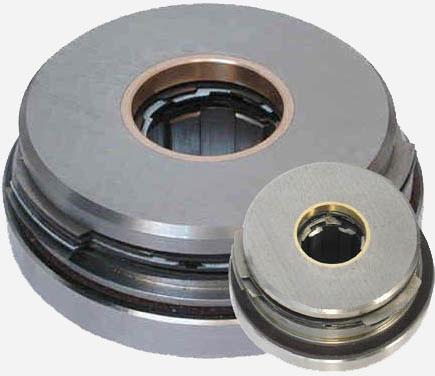

Муфты масляные Э1ТМ Э11М ЭТМ 074
Электромагнитные муфты серии ЭТМ обеспечивают быстрый разгон и торможение механизмов с малыми потерями.
- Тип
- Муфты
Под названием «Муфты масляные Э1ТМ Э11М ЭТМ 074» в каталоге — бесконтактные муфты трения с магнитопроводящими дисками: габарит 07, 40 Н·м (4,0 кгс·м), катушка на 24 В постоянного тока. Щёточного токоподвода у этих муфт нет — катушкодержатель неподвижен.
Расшифровка маркировки ЭТМ 074
Название «Муфты масляные Э1ТМ Э11М ЭТМ 074» читается так. Три префикса — Э1ТМ, Э11М, ЭТМ — обозначают одну и ту же серию, просто в разных написаниях. ЭТМ — серия фрикционных муфт с электромагнитом. 07 — габарит, номинальный момент 40 Н·м. Третья цифра 4 означает бесконтактную муфту. Полное обозначение заказа включает ряд и вид отверстия, например ЭТМ 074-2В; в названии карточки их нет.
| Габарит | 07 |
| Исполнение | бесконтактное (…4) |
| Пакет дисков | 4 / 5 |
| Номинальный момент | 40 Н·м |
| Масло поливом, не менее | 0,4 л/мин |
| Длина L | 45 мм |
Шлицевые отверстия 07 габарита по ГОСТ 1139-58: 6×26×30 / 6×21×25 / 6×18×22.
Другие исполнения и габариты: ЭТМ 082 — контактное исполнение, 08 габарит, 63 Н·м; ЭТМ 072 — контактное исполнение, 40 Н·м. Весь перечень — в разделе Масляные муфты ЭТМ.
Позиция «Муфты масляные Э1ТМ Э11М ЭТМ 074» — поставка по России и СНГ, цену и срок назовём по заявке.
