Гидродроссели и регуляторы расхода
6 разделов
Гидродроссели и регуляторы расхода задают скорость исполнительных механизмов: дроссель меняет площадь проходного сечения, а регулятор расхода дополнительно держит заданный поток независимо от перепада давлений. В разделе собраны аппараты ГСКТБ ГА всех основных видов монтажа — трубного, модульного и вставного, — а также дроссели с пропорциональным управлением.
Что входит в раздел «Гидродроссели и регуляторы расхода»
| Подраздел | Монтаж | Особенность |
|---|---|---|

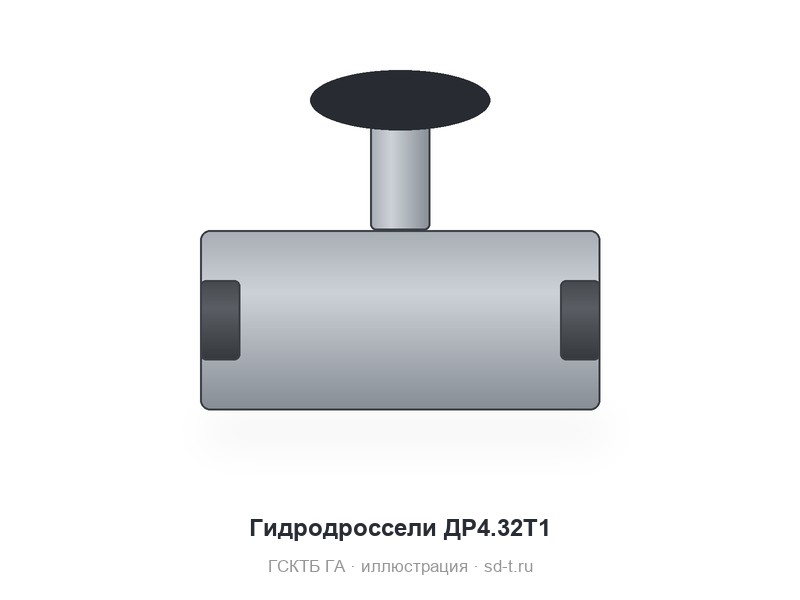

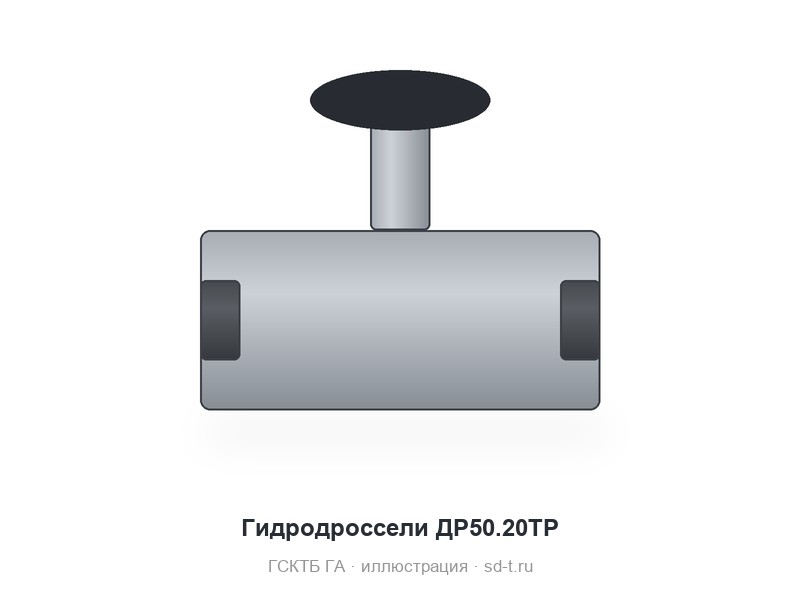

| Гидродроссели ДР | трубный | исполнения со штуцером для манометра (Т1) и с управлением роликом (ТР) |

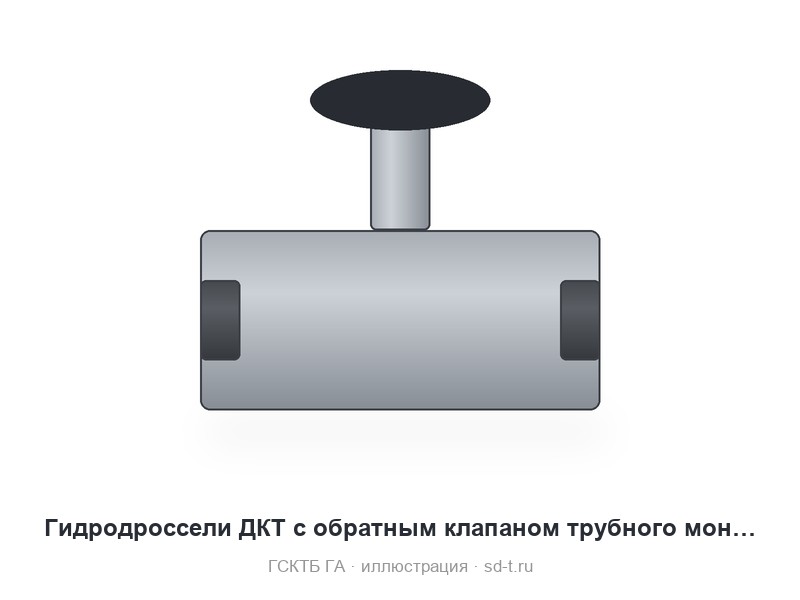

| Гидродроссели ДКТ с обратным клапаном трубного монтажа | трубный | дросселирование в одном направлении, свободный проход в обратном |
| Гидродроссели МДКМ с обратным клапаном модульного монтажа | модульный | дросселирующие элементы в обеих линиях или в одной (А или В) |

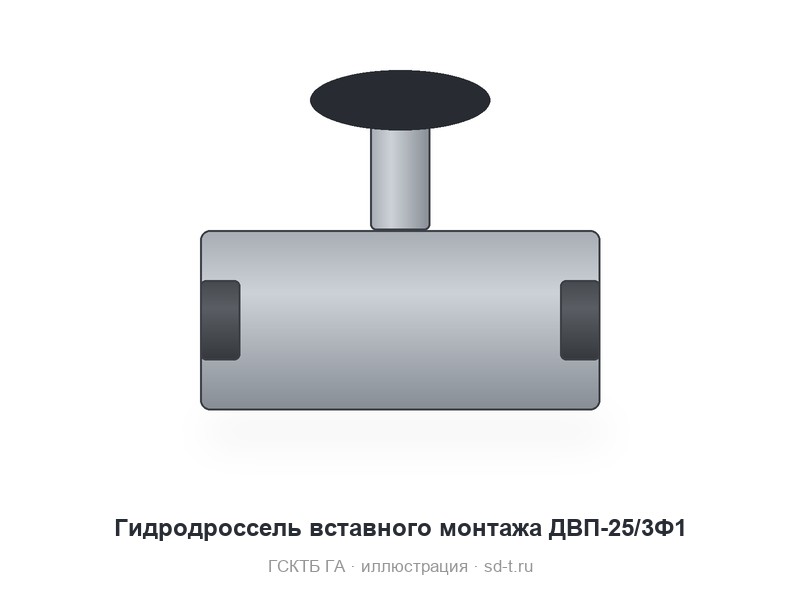

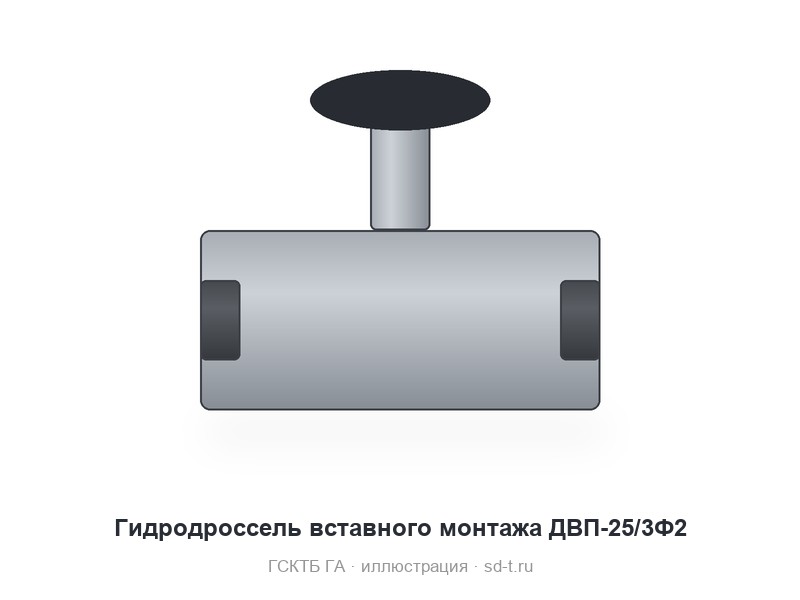

| Гидродроссели вставного монтажа с пропорциональным управлением типа ДВП | вставной | расход задаётся электрическим сигналом |
| Регуляторы расхода РРГД | — | расход не зависит от перепада давлений |
| Дроссель-расходомер СДР | — | параметры — по карточке |
Технические характеристики: гидродроссели и регуляторы расхода
| Тип | Ду | Расход номинальный | Давление |
|---|---|---|---|
| ДКТ | 10 / 15 / 20 / 25 | 60 / 120 / 200 / 320 л/мин | 32 МПа |
| ДВП | 16 / 25 / 32 | 125 / 200 / 320 л/мин (максимальный 200 / 300 / 500) | 32 МПа, гистерезис 1 % |
| РРГД10.32 | 10 | 32 л/мин, настройка 0,25–30 л/мин | 32 МПа |
У ДВП цифра 1 или 2 после Ф задаёт соотношение надклапанной и подклапанной площадей — 1:1 или 1,6:1; присоединительные размеры — по ГОСТ 27790 (DIN 24342).
Как выбрать гидродроссели и регуляторы расхода
Если нагрузка на механизм постоянна, достаточно дросселя: ДКТ на трубе, МДКМ в пакете модульной аппаратуры. Если нагрузка меняется, а скорость должна оставаться той же, нужен регулятор РРГД: в его корпусе регулируемый дроссель и перепадный клапан, который поддерживает заданный расход независимо от перепада. Когда скорость нужно менять по программе, выбирают ДВП с пропорциональным управлением. Для МДКМ важно, в какой линии стоит дросселирующий элемент: без индекса — в обеих цилиндровых линиях, А или В — только в одной. Гидродроссели и регуляторы расхода ряда ДР с индексом Т1 имеют штуцер для манометра, с ТР — управление роликом.
Установка и эксплуатация: гидродроссели и регуляторы расхода
Гидродроссели и регуляторы расхода трубного исполнения не требуют плит: ДКТ и ДР ставят прямо в линию; модульные МДКМ — в пакет между плитой и распределителем; ДВП — в гнездо по ГОСТ 27790. Направление свободного прохода обратного клапана ДКТ и МДКМ сверяйте со схемой до монтажа: перевёрнутый аппарат дросселирует не тот ход механизма. В каталоге sd-t часть модульных дросселей названа «МКДМ», а в листе ГСКТБ ГА — МДКМ; это один и тот же тип.
