Гидродроссели МДКМ с обратным клапаном модульного монтажа

12 моделей в серии · цены в рублях, поставка по России со склада

Гидродроссели МДКМ с обратным клапаном модульного монтажа — дроссели с обратным клапаном, которые ставят в пакет аппаратов модульного монтажа, между распределителем и плитой. Они ограничивают скорость исполнительного органа, дросселируя поток в цилиндровых линиях, и не требуют отдельных трубопроводов. В разделе 12…

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Гидродроссель МКДМ 6/3М	Гидрооборудование	Цена по запросу

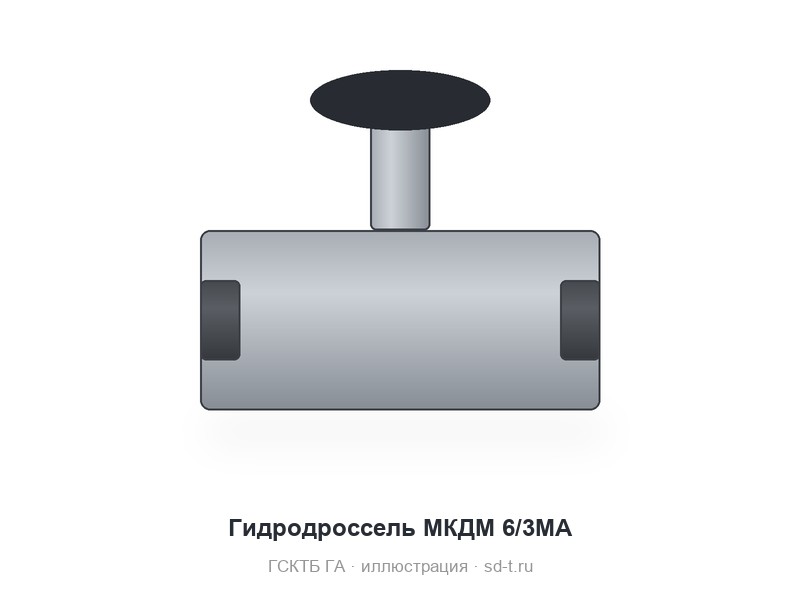

Гидродроссель МКДМ 6/3МА	Гидрооборудование	Цена по запросу

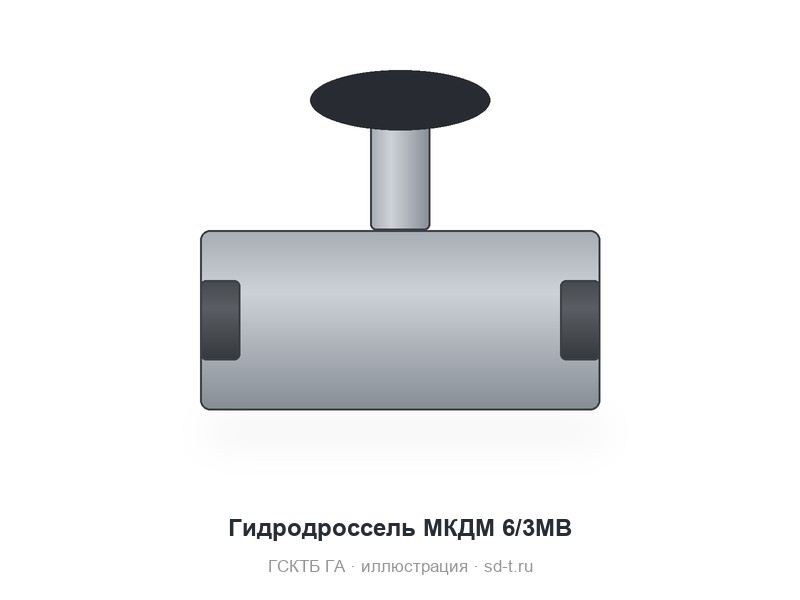

Гидродроссель МКДМ 6/3МВ	Гидрооборудование	Цена по запросу
Гидродроссель МКДМ 10/3М	Гидрооборудование	Цена по запросу
Гидродроссель МКДМ 10/3МА	Гидрооборудование	Цена по запросу
Гидродроссель МКДМ 10/3МВ	Гидрооборудование	Цена по запросу
Гидродроссель МКДМ 16/3М	Гидрооборудование	Цена по запросу
Гидродроссель МКДМ 16/3МА	Гидрооборудование	Цена по запросу

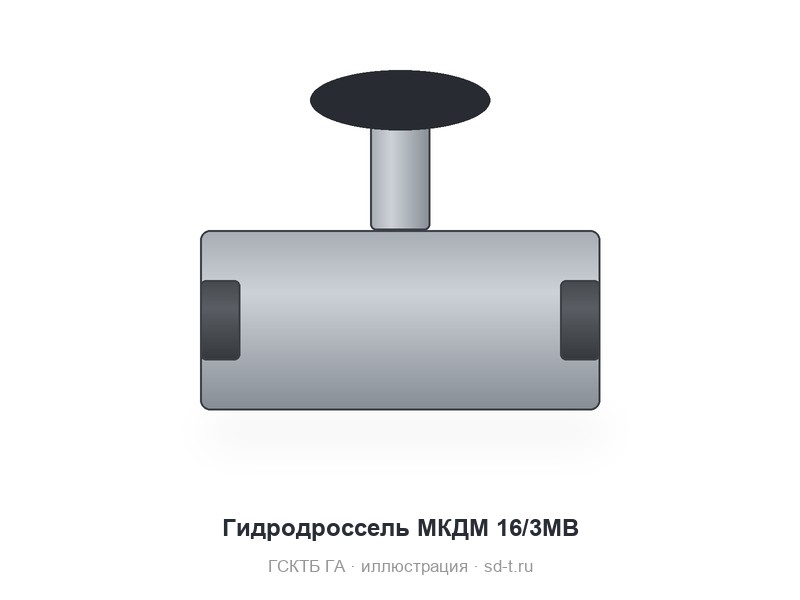

Гидродроссель МКДМ 16/3МВ	Гидрооборудование	Цена по запросу

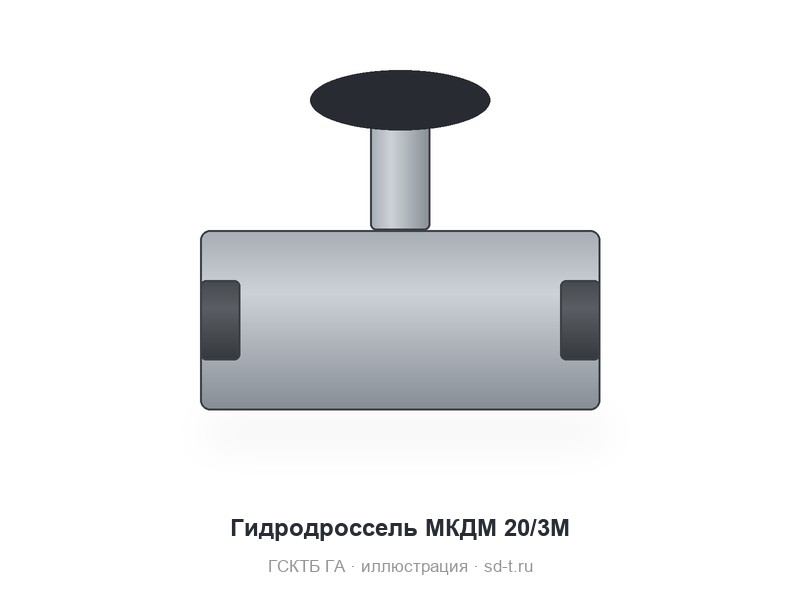

Гидродроссель МКДМ 20/3М	Гидрооборудование	Цена по запросу
Гидродроссель МКДМ 20/3МА	Гидрооборудование	Цена по запросу
Гидродроссель МКДМ 20/3МВ	Гидрооборудование	Цена по запросу

В листе ГСКТБ ГА аппарат называется МДКМ — модульный дроссель с обратным клапаном, модульный монтаж. В названиях карточек каталога он записан как «МКДМ»; по всей видимости, это опечатка в именах, сами изделия те же.

Что входит в раздел «Гидродроссели МДКМ с обратным клапаном модульного монтажа»

Гидродроссели МДКМ с обратным клапаном модульного монтажа: проходы и линии дросселирования
Ду, мм	Обе линии	Только линия А	Только линия В
6	МКДМ 6/3М	МКДМ 6/3МА	МКДМ 6/3МВ
10	МКДМ 10/3М	МКДМ 10/3МА	МКДМ 10/3МВ
16	МКДМ 16/3М	МКДМ 16/3МА	МКДМ 16/3МВ
20	МКДМ 20/3М	МКДМ 20/3МА	МКДМ 20/3МВ

Технические характеристики: гидродроссели МДКМ с обратным клапаном модульного монтажа

Что следует из структуры обозначения
Параметр	Значение
Тип	дроссель с обратным клапаном, модульный монтаж
Условный проход	6, 10, 16, 20 мм
Номинальное давление	32 МПа (индекс /3)
Дросселирующие элементы	без индекса — в обеих цилиндровых линиях; А — только в линии А; В — только в линии В
Расход по проходам	по паспорту

Как выбрать гидродроссели МДКМ с обратным клапаном модульного монтажа

Обозначение МДКМ 10/3МА читается так: МДКМ — модульный дроссель с обратным клапаном, 10 — Ду, /3 — 32 МПа, М — модульный монтаж, А — дросселирование только в линии А. Проход берут равным проходу распределителя, под которым стоит пакет, — иначе модуль не совпадёт с плитой. Затем решают, какие движения нужно замедлять: если оба хода цилиндра — вариант без индекса; если один — А или В, в зависимости от того, к какой полости подключена линия.

Если вы ставите гидродроссели МДКМ с обратным клапаном модульного монтажа, важно и место в схеме: дросселирование на выходе из цилиндра обычно даёт более устойчивую скорость при попутной нагрузке; где именно будет работать щель, видно по гидросхеме.

Установка и эксплуатация: гидродроссели МДКМ с обратным клапаном модульного монтажа

Модуль ставят в пакет между распределителем и плитой, совмещая каналы P, T, A и B. Привалочные поверхности очищают, уплотнительные кольца меняют на новые, длинные стяжные болты пакета затягивают равномерно. Настройку дросселей выполняют на работающей машине, начиная с почти закрытого положения. После настройки регулировочные винты фиксируют, чтобы вибрация не сбила скорость.
