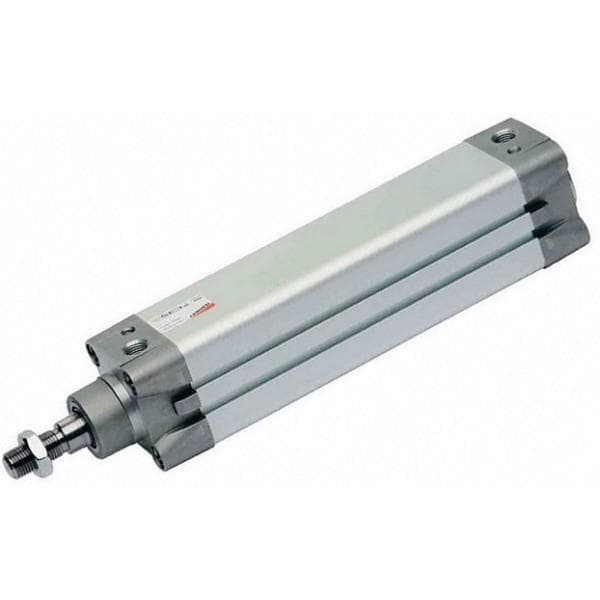

Пневмоцилиндр Camozzi 61M1P040A0025
⌀40 мм, ход 25 мм
- Диаметр поршня
- 40 мм
- Ход поршня
- 25 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)
Для узла с ходом 25 мм и поршнем Ø40 мм подходит пневмоцилиндр Camozzi 61M1P040A0025 — цилиндр из алюминиевого профиля по ISO 15552.
Пневмоцилиндр Camozzi 61M1P040A0025: расшифровка обозначения
«61» — номер серии, «M» — стандарт с магнитом на поршне, «1» — одностороннее действие, передняя возвратная пружина. Дальше «P» — материалы: шток AISI 420B, PU-манжета штока, «040» — типоразмер Ø40, «A» — стандартное крепление, «0025» — рабочий ход 25 мм.
| Характеристика | Значение |
|---|---|
| Ø поршня | 40 мм |
| Ход поршня | 25 мм |
| Давление воздуха | 1–10 бар, верхний предел 1 МПа |
| Рабочая температура | 0…+80 °C |
| Длина тормозной втулки | 20/17 мм |
| Присоединение воздуха | G1/4 |
Монтаж и обслуживание
У одностороннего исполнения размеры ZJ и L2 больше на 25 мм — учтите это при компоновке.
Из теоретических 665,4 Н (Ø40 мм, 6 бар) вычитайте усилие возвратной пружины — его берут по графику каталога для данного диаметра и хода.
Если пневмоцилиндр Camozzi 61M1P040A0025 не подходит по ходу, посмотрите соседние исполнения: 61M1P040A0050 (ход 50 мм); 61M1P040A0075 (ход 75 мм). Весь ряд — в разделе Camozzi 61.
Пришлите заявку — сообщим цену и срок; доставка по России и СНГ.
