Обратный клапан ATR DN 06 на 0,5бар

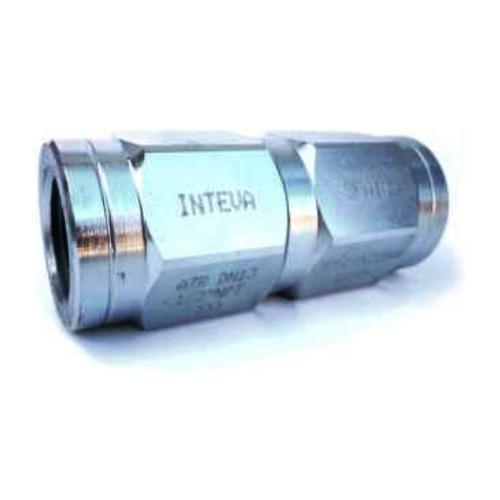

Обратный клапан ATR DN 06 на 0,5бар — обратный клапан INTEVA серии ATR: пропускает масло в одну сторону и запирает обратный поток. Типоразмер DN6, давление открытия — 0,5 бар. Присоединение: уточним по заявке. Максимальный расход по каталогу — 26 л/мин, рабочее давление — до 300 бар.

Что это и где применяется

Изготовитель описывает ATR как клапан с металлическим затвором без кольца, но по запросу кольцо ставят. Каталог отмечает высокую стойкость ATR к пикам давления.

Серия ATR 504 имеет внутреннюю резьбу на входе и выходе, серия 505 — наружную на входе и внутреннюю на выходе. Здесь серия — 504.

Взаимозаменяемость по каталогу INTEVA — изделия других изготовителей.

Характеристики: Обратный клапан ATR DN 06 на 0,5бар

В таблицу попало только то, что подтверждает обозначение позиции или каталог INTEVA v12.

Что указано в наименовании

В наименовании нет полного артикула, поэтому разбираем то, что названо прямо: серия ATR, типоразмер DN6 и давление открытия, указанное в названии.

Слово «на» перед числом в названии означает давление открытия; единица — бар. Например, «на 0,5 бар».

Материал корпуса, кольцо затвора и резьбу в таком названии не видно; по каталогу ATR выпускается в углеродистой и нержавеющей стали, резьбы BSP или NPTF, кольца NBR, VITON, EPDM или без кольца.

На что обратить внимание в данных

Значения 0,5 бар в ряду каталога нет: в нём 0,34, 1, 2,5, 4,5, 6, 8 и 10 бар. Давление открытия этой позиции подтвердим по заявке до отгрузки.

Подбор по цифрам: расчёт

Проверка по расходу: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин; максимальный расход DN6 — 26 л/мин; 23,2 ÷ 26 = 0,89. Остаётся запас 26 − 23,2 = 2,8 л/мин.

Средняя скорость потока при условном проходе как диаметре (оценка): 23,2 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,006 м)² ÷ 4) = 13,7 м/с.

Давление: рабочее по каталогу — до 300 бар, в условном примере система работает на 160 бар, запас 300 ÷ 160 = 1,88. Напомним: только у DN50 каталог даёт меньшее рабочее давление, 200 бар.

Принадлежности к «Обратный клапан ATR DN 06 на 0,5бар»

К клапану подбирают ответные штуцеры и трубопровод по резьбе уточним по заявке. Если резьба в названии не указана, она подтверждается по заявке.

Давление открытия можно подобрать пружиной: на сайте есть пружины для клапанов ATR разных типоразмеров и порогов.

Остальные клапаны сборки ATR — в разделе «Обратные клапаны ATR в сборе»; общий раздел семейства — Обратные клапаны трубного монтажа ATR.

Аналоги и замена

Если нужен соседний вариант, посмотрите ATR DN 13 на 1 бар и ATR DN 50 на 0,35 бар. Весь ряд — в разделе «Обратные клапаны ATR в сборе».

Замена по аналогу: ATR совпадает по типоразмеру с рядом изделий других изготовителей; порог открытия сверяйте отдельно.

Чего не стоит делать с «Обратный клапан ATR DN 06 на 0,5бар»

Клапан рассчитан на гидравлическое масло (группа II по директиве 2014/68/EU). Для воздуха и других сред он не предназначен.

Данных о классе герметичности ATR в каталоге нет: затвор металлический без кольца, а по запросу ставится кольцо. Требования к утечкам обсудите при заказе.

Давление открытия клапана нельзя выбирать «с запасом»: чем оно выше, тем больше энергии теряется на открытие и тем сильнее нагревается масло.

Монтаж и обслуживание

Перед установкой клапана отключите систему и сбросьте давление, а резьбовые концы протрите. Грязь, попавшая под затвор, не даст ему закрыться.

Ключ ставят на размер под ключ 19 мм, чтобы не повредить затвор внутри.

Если клапан стал пропускать обратный поток, первым делом промойте и осмотрите затвор: загрязнение — самая частая причина.
