Обратные клапаны трубного монтажа ATR

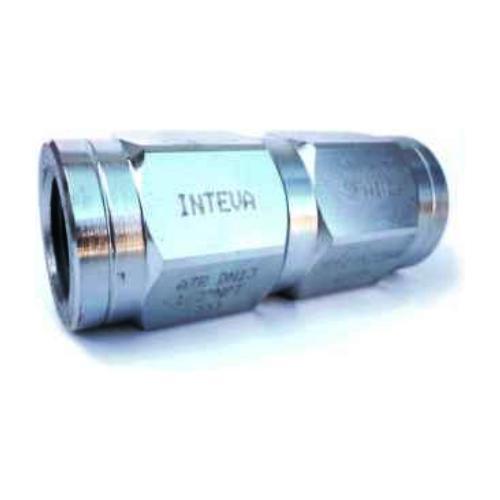

Обратные клапаны трубного монтажа ATR — обратные клапаны INTEVA серий 504 и 505 для установки прямо в трубопровод. Клапан пропускает поток в одну сторону и не даёт ему идти обратно: защищает насос от обратного тока, удерживает давление в линии и разделяет ветви контура. Затвор — металлический тарельчатый без уплотнений; по запросу — с уплотнительным кольцом. Рабочее давление обратные клапаны трубного монтажа ATR — 300 бар (у DN50 — 200 бар).

Подразделы

• Обратные клапаны ATR в сборе — готовые клапаны разных типоразмеров и давлений открытия.
• Пружины и корпуса обратных клапанов ATR — запасные части для ремонта и перенастройки.

Обратные клапаны трубного монтажа ATR: как читается код

504 — корпус с внутренней резьбой с обеих сторон, 505 — «наружная–внутренняя». Цифры после точки: 1-я — материал (1 — углеродистая сталь, 2 — SS316), 2-я — затвор (1 — тарельчатый), 3-я — кольцо (0 — без, металл по металлу; 1 — NBR 90 Shore; 2 — Viton; 3 — EPDM), 4-я и 5-я — давление открытия, 6-я — типоразмер. Давление открытия кодируется так: 00 — 0,34 бар (5 psi), 10 — 1 бар, 25 — 2,5 бар, 45 — 4,5 бар, 60 — 6 бар, 80 — 8 бар, 99 — 10 бар; допуск — ±0,3 бар. Стандартное давление открытия — 0,34 бар.

Как выбрать давление открытия

Минимальное 0,34 бар подходит, когда клапан просто должен не пускать обратный поток и не мешать прямому. Более высокое давление открытия выбирают, если клапан одновременно поддерживает подпор в линии — например, в сливе, чтобы держать небольшое давление перед ним. Чем выше давление открытия, тем больше потери на клапане при прямом потоке, поэтому берут ровно столько, сколько нужно по схеме.

Пружины и корпуса отдельно

Пружины и корпуса вынесены в подраздел, чтобы обратные клапаны трубного монтажа ATR можно было отремонтировать или перенастроить без замены всего клапана. Давление открытия задаёт пружина, поэтому, поменяв её, получают другой порог. В каталоге INTEVA отдельные пружины как товар не описаны, и подбор пружины к корпусу подтверждаем по заявке.

Где ставят обратные клапаны трубного монтажа ATR

Типичные места — напорная линия сразу за насосом (чтобы при остановке масло не уходило обратно через насос), параллельные ветви, которые нельзя связывать между собой, обход фильтров и теплообменников, а также слив с подпором. Обратные клапаны трубного монтажа ATR трубного монтажа удобны тем, что встают прямо в линию между фитингами, без отдельного блока или плиты.

Монтаж

Клапан ставят по стрелке направления потока на корпусе. Минимальное разрушающее давление — 1200 бар (у DN50 — 800 бар). Перед монтажом линию отключают и сбрасывают давление; резьбы защищают от грязи — она главная причина отказов.
