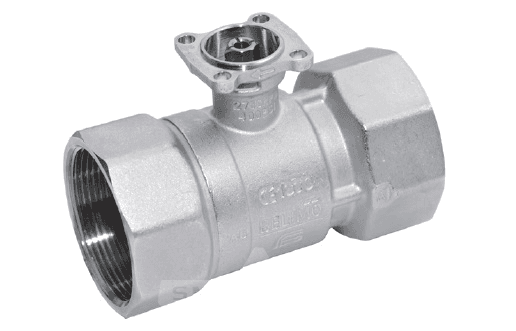

Кран шаровый V2RH DN25 1 ?" NPTF с отверстиями под крепление (402.1115BG)

Кран шаровый V2RH DN25 1 ?" NPTF с отверстиями под крепление — шаровой кран INTEVA серии V2RH, двухходовой, типоразмер DN25, присоединение NPTF, внутренняя 1 1/4". Давление по каталогу для этого типоразмера — 350 бар; кольца — NBR.

Назначение и принцип работы «Кран шаровый V2RH DN25 1 ?" NPTF с отверстиями под крепление»

Шаровой кран работает только в двух положениях: полностью открыт или полностью закрыт. Рукоятка вдоль трубы — открыт, поперёк — закрыт. Регулировать расход промежуточным положением нельзя: страдают сёдла шара и масло нагревается.

Входной и выходной порты расположены на одной оси; кран открывает или закрывает проход полностью.

Материалы по каталогу INTEVA: корпус из стали EN 10277-3, сёдла шара из полиамида 6, рукоятка из Zamak-5; кольца NBR, VITON или EPDM.

Взаимозаменяемость по каталогу — изделия других изготовителей.

Кран шаровый V2RH DN25 1 ?" NPTF с отверстиями под крепление: основные параметры

Таблица собрана из кода и наименования позиции и каталога INTEVA v12; чего каталог не подтверждает, в таблицу не вошло.

Код 402.1115BG по частям

Читаем код слева направо: 402. — серия V2RH (двухходовой); 1 — материал: углеродистая сталь; 1 — крепёжные отверстия: есть; 1 — кольца: NBR; 5 — типоразмер DN25; BG — NPTF, внутренняя 1 1/4".

Код крана короче, чем у БРС: четыре цифры после точки — материал, крепёжные отверстия, кольца и размер, затем две буквы резьбы.

Расхождения в данных позиции

В названии есть символ «?» вместо дроби: типографский сбой карточки. Резьбу определяем по артикулу (NPTF, внутренняя 1 1/4"), иначе подтвердим по заявке.

Считаем по данным позиции

Условный пример по подаче. Насос 25 см³ при 1450 об/мин даёт 25 см³ × 1450 об/мин ÷ 1000 = 36,3 л/мин. Если принять условный проход DN25 за диаметр, скорость потока составит 36,3 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,025 м)² ÷ 4) = 1,2 м/с. Оценка сделана по номиналу: внутренний диаметр отверстия каталог не называет.

Если проект ограничивает скорость 4 м/с (условная норма для примера), DN25 пропустит 4 м/с × 3,14 × (0,025 м)² ÷ 4 × 60000 = 117,8 л/мин. Реальную норму для вашей линии задаёт проектировщик.

Давление: каталог допускает для DN25 до 350 бар. Условная система на 250 бар даёт запас 350 ÷ 250 = 1,4; пики давления в расчёт нужно добавлять отдельно.

Привод на фланце ISO 5211 (F05): максимальный момент на фланце 125 Н·м. Если выбрать привод с номинальным моментом 75 Н·м (условный пример), запас составит 125 ÷ 75 = 1,67 — в 1,67 раза.

Что заказать вместе

Запасная рукоятка крана — отдельная позиция; у серии она из Zamak-5.

Под привод заказывают исполнение с фланцем ISO 5211: F03, F04 или F05 по типоразмеру; крепёжные отверстия и фланец ISO 5211 одновременно не заказываются.

Остальные краны этого ряда — в разделе «Краны шаровые INTEVA V2RH»; общий раздел — Краны шаровые INTEVA.

Аналоги и замена

Если нужен соседний вариант, посмотрите V2RH DN25 1 1/4” BSP с отверстиями под крепление и V2RH DN25 1 1/2” BSP с отверстиями под крепление. Остальные позиции — в разделе «Краны шаровые INTEVA V2RH».

Для замены краны других марок сверяют по типоразмеру, резьбе, давлению и положению портов; каталог INTEVA для этой серии называет аналоги других изготовителей.

Подбор и ограничения

Каталог относит кран к гидравлике; для сжатого воздуха выпускается отдельный кран серии VPN, а не V2RH.

Давление у крупного типоразмера ниже: на DN25 — 350 бар, на DN32–DN50 серии V2RD — 320 бар. Не переносите цифру 500 бар на все размеры.

Диапазон по кольцам: NBR от −30 до +100 °C, VITON от −10 до +200 °C, EPDM от −40 до +150 °C; для этой позиции кольца — NBR.

Монтаж и обслуживание

Затяжка резьбы выполняется ключом на корпус (размер под ключ 46 мм); рукоятку для этого не используют.

Закрывайте и открывайте кран плавно, особенно на линиях высокого давления: резкое закрытие создаёт гидроудар.

При утечке по штоку или резьбе остановите линию, сбросьте давление и проверьте кольца.

Что чаще всего спрашивают

Можно ли регулировать расход краном «Кран шаровый V2RH DN25 1 ?" NPTF с отверстиями под крепление»?

Нет. Шаровой кран INTEVA работает только в положениях «открыт» и «закрыт»; промежуточное положение повреждает сёдла и греет масло.

Подходит ли «Кран шаровый V2RH DN25 1 ?" NPTF с отверстиями под крепление» вместо крана другой марки?

По каталогу серия V2RH взаимозаменяема с: изделия других изготовителей. Сверьте резьбу и габариты.

Какое давление выдерживает «Кран шаровый V2RH DN25 1 ?" NPTF с отверстиями под крепление»?

По каталогу для типоразмера DN25 — до 350 бар.

Для заказа «Кран шаровый V2RH DN25 1 ?" NPTF с отверстиями под крепление» пришлите серию, типоразмер, резьбу, материал корпуса, кольца, давление и температуру среды, нужно ли крепление или фланец под привод и количество. Поставка по России и СНГ.
