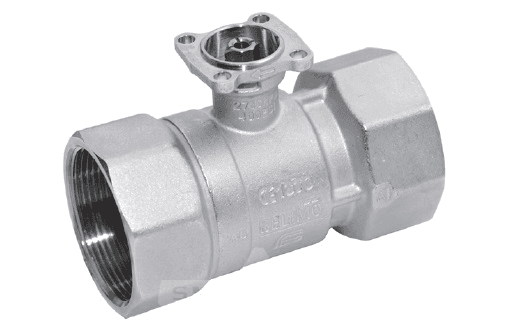

Кран шаровый V2RH DN 06 1/4” BSP EPDM с отверстиями под крепление

Кран шаровый V2RH DN 06 1/4” BSP EPDM с отверстиями под крепление — шаровой кран INTEVA серии V2RH, двухходовой, типоразмер DN6, присоединение 1/4" BSP. Давление по каталогу для этого типоразмера — 500 бар; кольца — EPDM.

Для чего нужна позиция и как она работает

Входной и выходной порты расположены на одной оси; кран открывает или закрывает проход полностью. Присоединение: внутренняя резьба на обоих концах (F–F): BSP, NPTF или UNF под уплотнение ORB по ISO 11926.

Материалы по каталогу INTEVA: корпус из стали EN 10277-3, сёдла шара из полиамида 6, рукоятка из Zamak-5; кольца NBR, VITON или EPDM.

Чем крупнее кран, тем ниже допустимое давление: 500 бар на малых размерах, 350 бар на DN25, а у серии V2RD 320 бар на DN32–DN50.

Взаимозаменяемость по каталогу — изделия других изготовителей.

Кран шаровый V2RH DN 06 1/4” BSP EPDM с отверстиями под крепление: основные параметры

В таблицу попало только то, что подтверждает обозначение позиции или каталог INTEVA v12.

Что говорит название позиции

В наименовании нет артикула вида «серия.материал-отверстия-кольца-размер + буквы резьбы», поэтому читаем то, что названо: серию V2RH, типоразмер DN6, присоединение 1/4" BSP и исполнение.

«С отверстиями под крепление» означает, что в корпусе есть крепёжные отверстия (код 1 во второй позиции артикула); без этой фразы корпус идёт без отверстий.

Кольца EPDM названы в наименовании.

Что в данных карточки расходится с каталогом

Название и код согласованы между собой и с каталогом: расхождений не обнаружено.

Подбор по цифрам: расчёт

Проверка скорости. Подача условного насоса: 25 см³ × 1450 об/мин ÷ 1000 = 36,3 л/мин; скорость в проходе DN6: 36,3 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,006 м)² ÷ 4) = 21,4 м/с (по номиналу).

Пример обратного расчёта: при скорости 4 м/с (условная цифра) через DN6 пройдёт 4 м/с × 3,14 × (0,006 м)² ÷ 4 × 60000 = 6,8 л/мин.

Давление: каталог допускает для DN6 до 500 бар. Условная система на 315 бар даёт запас 500 ÷ 315 = 1,59; пики давления в расчёт нужно добавлять отдельно.

Что заказать вместе

Для монтажа берите штуцеры и трубу под резьбу 1/4" BSP; тип резьбы (BSP, NPTF или метрическая) сверяйте по ответной детали.

Запасная рукоятка крана — отдельная позиция; у серии она из Zamak-5.

Остальные краны этого ряда — в разделе «Краны шаровые INTEVA V2RH»; общий раздел — Краны шаровые INTEVA.

Аналоги и замена

Если нужен соседний вариант, посмотрите V2RH DN 06 1/4” BSP с отверстиями под крепление/Р и V2RH DN10 M22x1.5 14S NBR X6-45 с отверстиями под крепление. Весь ряд — в разделе «Краны шаровые INTEVA V2RH».

Для замены краны других марок сверяют по типоразмеру, резьбе, давлению и положению портов; каталог INTEVA для этой серии называет аналоги других изготовителей.

Ограничения применения

Не используйте шаровой кран для регулирования расхода: только «открыт» или «закрыт».

Не берите давление малого типоразмера для крупного: оно падает с ростом диаметра.

Температуру ограничивают кольца: NBR от −30 до +100 °C, VITON от −10 до +200 °C, EPDM от −40 до +150 °C. Для «Кран шаровый V2RH DN 06 1/4” BSP EPDM с отверстиями под крепление» кольца — EPDM.

Как ставить и обслуживать

Затяжка резьбы выполняется ключом на корпус (размер под ключ 22 мм); рукоятку для этого не используют.

Закрывайте и открывайте кран плавно, особенно на линиях высокого давления: резкое закрытие создаёт гидроудар.

При утечке по штоку или резьбе остановите линию, сбросьте давление и проверьте кольца.

Что чаще всего спрашивают

Подходит ли «Кран шаровый V2RH DN 06 1/4” BSP EPDM с отверстиями под крепление» вместо крана другой марки?

По каталогу серия V2RH взаимозаменяема с: изделия других изготовителей. Сверьте резьбу и габариты.

Как поставить привод на кран «Кран шаровый V2RH DN 06 1/4” BSP EPDM с отверстиями под крепление»?

Исполнение с фланцем ISO 5211 заказывается отдельным артикулом; для этого типоразмера уточним.

На какое давление рассчитана позиция «Кран шаровый V2RH DN 06 1/4” BSP EPDM с отверстиями под крепление»?

По каталогу для типоразмера DN6 — до 500 бар.

Для заказа «Кран шаровый V2RH DN 06 1/4” BSP EPDM с отверстиями под крепление» пришлите серию, типоразмер, резьбу, материал корпуса, кольца, давление и температуру среды, нужно ли крепление или фланец под привод и количество. Точную цену и срок уточним по заявке. Поставка — по России и СНГ.
