Грязевики вертикальные фланцевые

8 моделей в серии · цены в рублях, поставка по России со склада

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Грязевик Ду40 Грязевик Ду40 предназначен для фильтрации воды в промышленных системах. Компактный и надежный.	Грязевик	Цена по запросу
Грязевик Ду50 Грязевик Ду50 предназначен для очистки воды в гидравлических системах. Обеспечивает надежную защиту от загрязнений.	Грязевик	Цена по запросу
Грязевик Ду65 Грязевик Ду65 предназначен для очистки воды от механических примесей. Подходит для систем водоснабжения и отопления.	Грязевик	Цена по запросу
Грязевик Ду80 Грязевик Ду80 предназначен для очистки воды в гидравлических системах.	Грязевик	Цена по запросу
Грязевик Ду100 Грязевик Ду100 предназначен для очистки воды от механических примесей. Надежное решение для гидросистем.	Грязевик	Цена по запросу

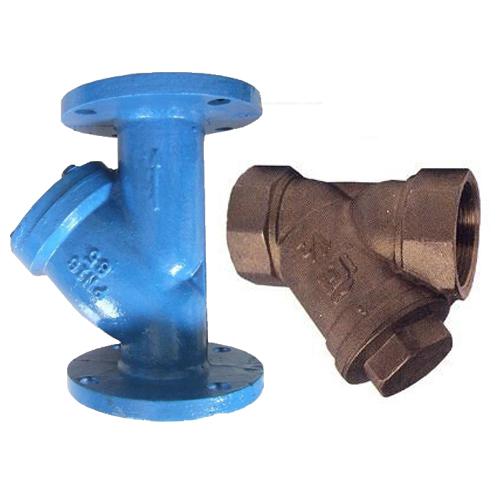

Грязевик Ду125 Грязевик Ду125 предназначен для эффективной очистки воды в промышленных системах. Компактные размеры и надежная конструкция обеспечивают долгий срок службы.	Грязевик	Цена по запросу
Грязевик Ду150 Грязевик Ду150 предназначен для фильтрации воды в системах гидравлики.	Грязевик	Цена по запросу
Грязевик Ду200 Грязевик Ду200 предназначен для эффективной фильтрации воды в системах водоснабжения.	Грязевик	Цена по запросу

Грязевики вертикальные фланцевые очищают воду от песка, окалины и крупных продуктов коррозии в системах отопления, холодного и горячего водоснабжения. Типовая конструкция — абонентский грязевик ТС-569 по серии 5.903-13 выпуск 5: вертикальный цилиндрический корпус-отстойник из углеродистой стали с входным и выходным фланцевыми патрубками и съёмной сеткой в выходном патрубке. Его ставят на обратном трубопроводе тепловой сети в котельных, на вводах в ЦТП, абонентских вводах и в элеваторных узлах. Цена и срок — по заявке, поставка по России и СНГ.

Что входит: грязевики вертикальные фланцевые по диаметрам

Ниже — размеры и пропускная способность ТС-569 на Ру 1,6 МПа по руководству по эксплуатации (те же значения у нескольких изготовителей). Исполнение и массу конкретной поставки уточняйте по заявке.

Типоразмер	H, мм	L, мм	Масса	Пропускная способность
Грязевик Ду40	310	390	15 кг	6,4 т/ч
Грязевик Ду50	360	390	17 кг	10 т/ч
Грязевик Ду65	440	470	29 кг	19 т/ч
Грязевик Ду80	475	480	32 кг	26 т/ч
Грязевик Ду100	580	600	63 кг	40 т/ч
Грязевик Ду125	640	610	74 кг	63 т/ч
Грязевик Ду150	825	730	116 кг	90 т/ч
Грязевик Ду200	1055	870	208 кг	170 т/ч

Технические характеристики: грязевики вертикальные фланцевые ТС-569

Параметр	Значение для ТС-569
Серия	5.903-13 «Изделия и детали трубопроводов для тепловых сетей», выпуск 5, часть 2
Рабочее давление	1,6 МПа или 2,5 МПа (у части изготовителей 1,0–1,6 МПа)
Наружный диаметр труб	от 45 до 219 мм
Материал	ст20, сетка — сталь 12Х18Н10Т
Ячейка сетки	2,0×2,0 мм или 1,6×1,6 мм
Дренаж и воздушник	штуцер Ду-32 с пробкой в днище, штуцер Ду-15 под воздухоотводчик
Фланцы	по ГОСТ 33259-2015

Как выбрать грязевики вертикальные фланцевые

Грязевик подбирают по диаметру трубопровода и расходу: пропускная способность выбранного Ду должна покрывать расчётный расход воды. Затем выбирают исполнение по давлению — 1,6 или 2,5 МПа. Принцип работы — гравитационный: вода через входной патрубок попадает в расширенную полость, меняет направление, крупные частицы оседают на дно, а поток уходит через сетку выходного патрубка. Поэтому грязевики вертикальные фланцевые снимают основную массу взвеси и разгружает фильтры, насосы и приборы учёта, стоящие дальше.

Серия 5.903-13 введена с 01.07.1990 взамен серии 4.903-10; в ней кроме ТС-569 есть вертикальные грязевики ТС-567 на Ду 200–300 и ТС-568 на Ду 350–1000 для магистральных сетей.

Установка и эксплуатация

Грязевики вертикальные фланцевые ставят в отапливаемом помещении с доступом для осмотра, ремонта и очистки, с отключающими задвижками до и после него; гидравлическое сопротивление контролируют по манометрам. При пуске закрывают дренаж, открывают воздушник и медленно заполняют корпус, после появления воды закрывают воздушник и открывают задвижки. Шлам удаляют без отключения от системы, открывая дренажный вентиль на 5-30 секунд: 3 - 4 раза в месяц в пусковой период и 1 - 2 раза в месяц в установившемся режиме. Снимать грязевик и устранять дефекты под давлением или до полного остывания запрещено.
