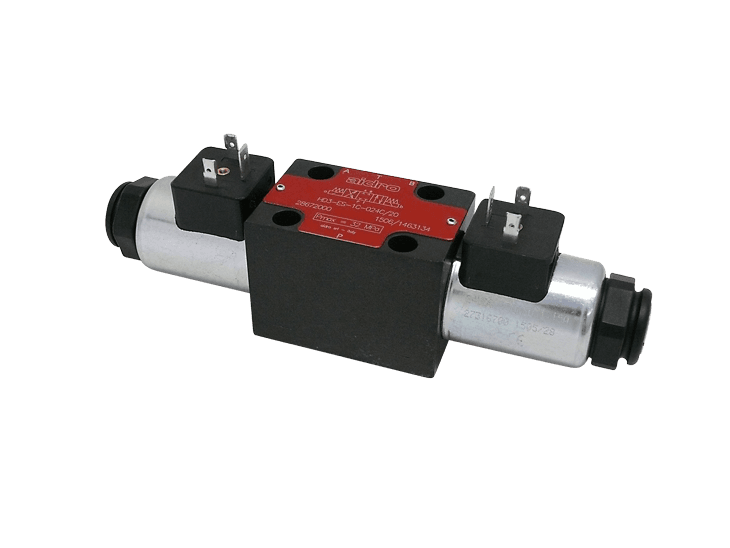

Гидрораспределитель HD5-ES-3C-K-024C20
- Тип
- Гидрооборудование
«Гидрораспределитель HD5-ES-3C-K-024C20» переключает потоки в контуре с монтажной плитой CETOP 05: схема 3C, есть штифты аварийного ручного управления под колпачками.
Как читать код HD5-ES-3C-K-024C20
HD5 — серия, присоединение CETOP 05; ES — электромагнитное управление; 3C — схема золотника: два электромагнита, центрирование пружинами, 3 позиции; K — колпачки на штифтах ручного дублирования (защита от влаги); 024C — катушки 24 В постоянного тока; 20 в конце — исполнение /20.
| Параметр | Значение |
|---|---|
| Катушки | 24 В DC (B05) |
| Номинальный расход | 120 л/мин |
| Давление в T | до 210 бар |
| Масса | 5,4 кг |
Катушки сменные; на переменный ток ставят катушки со встроенным выпрямителем, а сам распределитель тот же.
Катушки B05 ставят на распределители HD5-ES; таблица AIDRO даёт для HD5-ES 120 л/мин и 350 бар.
Рядом с «Гидрораспределитель HD5-ES-3C-K-024C20» в каталоге: Гидрораспределитель HD8-ES-3C/I-024C — CETOP 08, золотник 3C; Гидрораспределитель HD3-ES-3C-K-024C20 — CETOP 03, золотник 3C. Весь ряд — в разделе Гидрораспределители AIDRO.
Отгрузка позиции «Гидрораспределитель HD5-ES-3C-K-024C20» — по России и в страны СНГ, наличие и срок сообщим после заявки.
