Гидрораспределители AIDRO: гидроаппаратура производства AIDRO. В листах AIDRO распределители HD3-ES-*/10 комплектуются катушками B03, HD3-ES-*/20 и HD33-ES — катушками B02, HD2-ES — катушками BO2, HD5-ES — катушками B05.
Обозначение производителя однозначно задаёт исполнение. Аппараты раздела управляют потоком в гидросистеме: открывают, перекрывают, ограничивают или направляют его. В разделе — восемнадцать позиций.
Гидрораспределители AIDRO — что в разделе
Что есть в разделе — с данными из каталога.

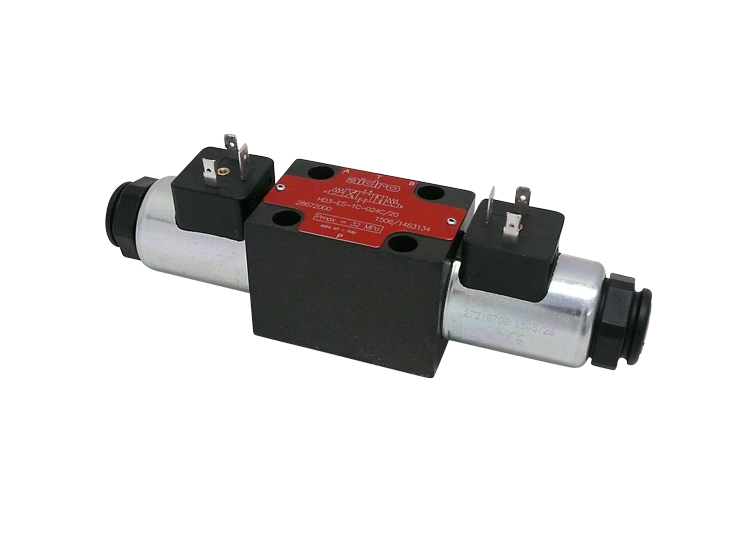

Гидрораспределители AIDRO: состав раздела| Позиция | Данные по каталогу |
|---|
| Гидрораспределитель HD3-ES-1C-024C | исполнение /10 — 80 л/мин, 350 бар; исполнение /20 — 60 л/мин, 320 бар |
| Гидрораспределитель HD33-ES-1C-024C(6-44) | золотник 1C — два электромагнита, центрирование пружинами, 3 позиции; катушки 24 В DC; номинальный расход — 50 л/мин |
| Гидрораспределитель HD3-ES-1C-K-024C20 | распределитель CETOP 03, исполнение /20; номинальный расход — 50 л/мин |
| Гидрораспределитель HD3-ES-1LL-K-00 без катушек | золотник 1LL — один электромагнит, пружинный возврат, 2 позиции; K — штифты аварийного управления под колпачком; поставляется без катушек (в каталоге код 0000) |
| Гидрораспределитель HD3-ES-1LL-K-024C20 | распределитель CETOP 03, исполнение /20 |
| Гидрораспределитель HD3-ES-3C-K-024C20 | распределитель CETOP 03, исполнение /20; K — штифты аварийного управления под колпачком; катушки 24 В DC |
| Гидрораспределитель HD5-ES-1LL-K-024C20 | золотник 1LL — один электромагнит, пружинный возврат, 2 позиции; номинальный расход — 120 л/мин |
| Гидрораспределитель HD5-ES-3C-K-024C20 | распределитель CETOP 05, исполнение /20 |
| Гидрораспределитель HD8-ES-3C/I-024C | золотник 3C — два электромагнита, центрирование пружинами; рекомендуемый расход — до 400 л/мин при центрировании пружинами, до 600 л/мин при гидроцентрировании |
| Гидрораспределитель ручной HD3-LO-1D | распределитель CETOP 03 с ручным управлением рычагом; номинальный расход — 60 л/мин |
| Датчик расхода SID10ADBFPKG/US-100 | исполнение по коду позиции |
| Катушка BO2.115A | катушка AIDRO B02 (внутренний Ø19 мм) на 115 В переменного тока 50 Гц, с выпрямителем |
| Катушка BO2.230A | катушка AIDRO B02 (внутренний Ø19 мм) на 230 В переменного тока 50 Гц, с выпрямителем; сопротивление при 20 °C — 1653 Ом |
| Катушка BO3.024С | катушка AIDRO B03 (внутренний Ø22 мм, металлическая 45 мм) на 24 В постоянного тока; сопротивление при 20 °C — 18,6 Ом; ПВ 100 % |
HD3-ES-1LL-K-00: распределитель CETOP 03; K — штифты аварийного управления под колпачком; поставляется без катушек (в каталоге код 0000). HD3-ES-3C-K-024C20: распределитель CETOP 03, исполнение /20. HD8-ES-3C/I-024C: распределитель CETOP 08 (NG25) двухкаскадный, пилот HD3-ES; рекомендуемый расход — до 400 л/мин при центрировании пружинами, до 600 л/мин при гидроцентрировании. HD33-ES-1C-024C: распределитель CETOP 03. BO3.024С: катушка AIDRO B03 (внутренний Ø22 мм, металлическая 45 мм) на 24 В постоянного тока; мощность — 31 Вт. BO2.115A: ток — 0,24 А; мощность — 28 Вт.
Технические характеристики: Гидрораспределители AIDRO
Параметры по каталогу производителя| Показатель | Значение |
|---|
| Бренд | AIDRO |
| Давление (Модульные клапаны AIDRO серии AM3) | Клапаны CETOP 03 для установки пакетом по ISO 4401-03: номинальное давление 32 МПа |
| Материал (Катушки AIDRO серии BO) | Магнитная цепь заключена в стальной корпус |
| Что в разделе | Гидроаппаратура |
| Код: ES (после HDx-) | электроуправление, стандартное исполнение |
| Распределитель с ручным управлением HD3-LO: давление | 60 л/мин, 320 бар |
| Распределитель HD8-ES | двухкаскадный, с гидравлическим управлением главного золотника: пилотом служит распределитель HD3-ES (CETOP 3) с электромагнитами |
| Исполнение «K» у распределителей AIDRO | удлинённые штифты аварийного ручного управления, выступающие из электромагнита; штифт и торец электромагнита закрыты гибким резиновым колпачком, который защищает от влаги и брызг воды |
| Электромагниты распределителей AIDRO HD | металлические сменные катушки постоянного тока; для питания переменным током катушка имеет встроенный выпрямительный мост |
| Код: /10, /20 (или 10, 20 в конце кода) | номер исполнения (конструктивная серия) распределителя |
| Число позиций | 18 |
| Поле кода «цифра + C / D / N / LL / ML (у HD3-LO)» | C — центрирование пружинами (3 позиции) |
| Модульные клапаны AIDRO серии AM3: расход | Расход до 60 л/мин |
Как подобрать нужное — Гидрораспределители AIDRO
Модульные клапаны AM3 и распределители HD3 выполнены по одному стандарту присоединения ISO 4401-03 (CETOP 03) и собираются пакетом на одной плите. В коде «HD2 / HD3 / HD33 / HD5 / HD8» — 4-линейный гидрораспределитель AIDRO стыкового монтажа: HD2 — CETOP 02, HD3 и HD33 — CETOP 03, HD5 — CETOP 05, HD8 — CETOP 08 (NG25, двухкаскадный). Уплотнения подбирают под жидкость и температурный режим. Корпус распределителей HD2-ES, HD3-ES, HD5-ES в стандартном исполнении фосфатирован: стойкость 240 ч в солевом тумане по ISO 9227; для мобильной техники есть усиленная защита — 520 ч по ISO 9227. Катушки AIDRO серии BO — однокорпусные, магнитная цепь заключена в стальной корпус; стандартное покрытие — цинк (240 ч в солевом тумане по ISO 9227), исполнение ZN — цинк-никель (520 ч). Тип монтажа — резьба, плита или картридж — задаёт, подойдёт ли клапан на место старого. Электромагниты распределителей HD подключаются стандартными 3-контактными разъёмами по ISO 4400 (DIN 43650); степень защиты IP 65 по DIN 40050, режим работы — 100 % ПВ. Поле «LO (после HD3-)»: ручное управление рычагом. В контуре цилиндра учитывайте нагрузку и соотношение площадей поршня. Схему (символ золотника, функцию клапана) берите из кода изделия, которое меняете. Корпус фосфатирован, стальные детали оцинкованы (240 ч в солевом тумане по ISO 9227). Для электроуправляемых исполнений проверьте напряжение катушки и тип разъёма.
HD3-ES-1C-024C: исполнение /10 — 80 л/мин, 350 бар.
Код золотника в обозначении AIDRO HD: цифра — тип золотника, буквы — схема электромагнитов и пружин: C — два электромагнита, золотник центрируется пружинами (3 позиции); LL — один электромагнит, пружинный возврат (2 позиции); ML — один электромагнит, 2 позиции (середина — край); N — два электромагнита, фиксатор (2 позиции). Катушки AIDRO по размеру: B01 — металлическая 31 мм, B02 — 37 мм, B03 — 45 мм, B05 — 62 мм; внутренний диаметр: 1 — Ø13,4 мм, 2 — Ø19 мм, 3 — Ø22 мм, 5 — Ø31 мм. AIDRO применяет аддитивное производство (3D-печать металлом) в гидравлике; на сайте компания называет себя пионером аддитивного производства в отрасли гидропривода.
Гидрораспределители AIDRO: монтаж и работа
Сверяйте код целиком — одна буква в обозначении меняет исполнение. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Если шильдик не читается, пришлите фото изделия и основные размеры — подберём по таблицам производителя. Распределитель можно поставить без катушек (код 0000), катушки поставляются отдельно. Изоляция класса F, провод класса H (200 °C), ПВ 100 %, температура окружающей среды до 50 °C, допуск напряжения 10 %. Рабочая жидкость для распределителей и модульных клапанов AIDRO — минеральные гидравлические масла с антипенными и антиокислительными присадками; чистота не хуже класса 19/17/14 по ISO 4406, рекомендуемая вязкость 10–60 сСт. Уплотнения при монтаже не повреждайте и проверяйте их состояние. Все цифры раздела — из каталогов производителя. После пуска осмотрите соединения на утечки. Подвод управления и дренаж могут быть внутренними или внешними (резьбовые заглушки в корпусе). Распределители HD3 крепятся к плите четырьмя болтами M5x45 с моментом затяжки 8 Н·м; стык уплотняется четырьмя кольцами Quad Ring 9,25x1,68x1,68. Перед монтажом промойте линии: стружка и грязь выводят клапаны из строя. Модульные клапаны AIDRO серии AM3 — клапаны CETOP 03 для установки пакетом (stackable) по ISO 4401-03: номинальное давление 32 МПа (320 бар), расход до 60 л/мин, высота модуля 40 мм; стык уплотняется четырьмя кольцами.
