Гидрораспределитель DPHA-2713/PA-GK/SWP 24DC/BT
- Тип
- двухкаскадный распределитель, взрывозащищённый
- Типоразмер
- ISO 4401 размер 16
- Конфигурация
- два электромагнита, 3 позиции, пружинное центрирование
- Исполнение
- регулировка хода золотника; ручная кнопка под металлическим колпачком
- Напряжение катушки
- 24 В DC
- Взрывозащита
- ATEX, группа II
- Электрическое подключение
- кабельный ввод, резьба GK-1/2″

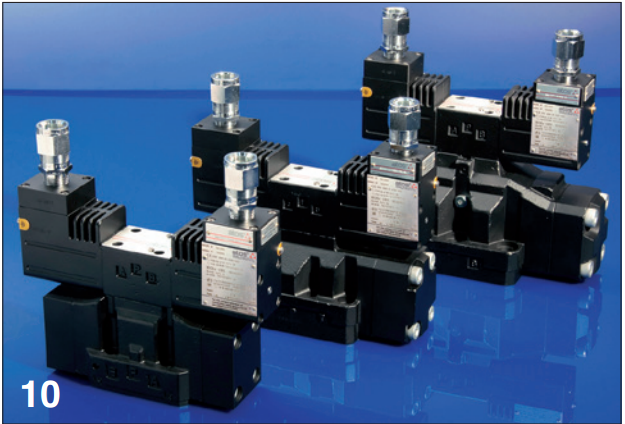

Гидрораспределитель DPHA-2713/PA-GK/SWP 24DC/BT — двухкаскадный клапан в исполнении Ex d: малый пилот переключает большой золотник ISO 4401 size 16. Схема 71 (два электромагнита, три позиции, пружинное центрирование), золотник 3, питание 24 В постоянного тока; допуск — мультисертификат группы II (газ и пыль).
Принцип работы «Гидрораспределитель DPHA-2713/PA-GK/SWP 24DC/BT»
Давление пилота, необходимое для DPHA, в E120 не указано; для сравнения, у DPHE по таблице E085-11 оно от 8 до 14 бар. Электромагнит пилота заключён во взрывонепроницаемую оболочку Ex d: она удерживает возможный взрыв внутри и ограничивает температуру поверхности. В позиции «Гидрораспределитель DPHA-2713/PA-GK/SWP 24DC/BT» этот пилот двигает малый золотник, а масло из него — основной. Каждая катушка тянет золотник в свою сторону, а без питания обе пружины ставят его в центр. Золотник 3: в центре порт P закрыт, а A и B соединены с баком T. Электромагнит OA потребляет около 8 Вт, изоляция катушки класса H, защита IP66/67 при подходящем кабельном вводе; режим работы длительный, без пауз на остывание.
Характеристики: Гидрораспределитель DPHA-2713/PA-GK/SWP 24DC/BT
| Характеристика | Значение |
|---|---|
| Золотник | 3 |
| Электромагнит пилота | OA |
| Конфигурация | 71: два электромагнита, три позиции, пружинное центрирование |
| Резьба кабельного ввода | GK-1/2″ (коническая, ISO/UNI 6125) |
| Электрическое подключение | кабельный ввод, резьба GK-1/2″ |
| Исполнение | регулировка хода золотника; ручная кнопка под металлическим колпачком |
| Допуск по взрывозащите | мультисертификат группы II (газ и пыль) |
| Монтажная поверхность | ISO 4401-07-07-0-05 |
| Серия | DPHA, взрывозащищённый двухкаскадный, пилот DHA |
| Напряжение катушки | 24 В DC |
| Уплотнения | HNBR (/BT) |
| Типоразмер | ISO 4401 size 16 |
| Взрывозащита | ATEX, группа II |
| Опции в коде | /S, /WP |
Расшифровка обозначения «Гидрораспределитель DPHA-2713/PA-GK/SWP 24DC/BT»
- DPHA — пилотный распределитель в оболочке Ex d
- сертификат в коде не указан — группа II
- 2 — ISO 4401 size 16
- 71 — два электромагнита, три позиции, пружинное центрирование
- золотник 3 (в центре порт P закрыт, а A и B соединены с баком T)
- GK — резьба кабельного ввода GK-1/2″ (коническая, ISO/UNI 6125)
- PA — запись о кабельном вводе серии PA из прежних редакций таблицы; по E120-28 вводы заказываются отдельно (таблица K600)
- /S — регулировка хода основного золотника
- /WP — удлинённое ручное дублирование под металлическим колпачком
- 24DC — питание пилота 24 В постоянного тока
- /BT — уплотнения HNBR, низкотемпературное исполнение клапана
Суффиксы /RU и PA в действующей таблице E120-28 не описаны; это записи прежних редакций. Состав комплекта и сертификат подтверждаем по шильдику.
В E120-28 резьба GK-1/2″ входит в ряд резьб кабельного ввода (GK, NPT, M).
Подбор по расходу и току: «Гидрораспределитель DPHA-2713/PA-GK/SWP 24DC/BT»
Ток катушки пилота: потребляемая мощность 8 Вт, при 24 В это 8 Вт ÷ 24 В = 0,33 А. Допуск ±10 % даёт диапазон 24 × 0,9 = 21,6 В … 24 × 1,1 = 26,4 В. В двухмагнитном исполнении одновременно включают одну катушку: 2 × 8 = 16 Вт — это сумма, а не рабочая нагрузка. Расход размера ISO 4401 size 16 у невзрывозащищённого аналога DPHE — 300 л/мин; в таблице E120 рабочих пределов для DPHA нет, поэтому это ориентир, а не гарантия. Условный пример: 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, запас 300 − 23,2 = 276,8 л/мин; 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин, запас 300 − 91,35 = 208,65 л/мин. Длина кабеля от щита до катушки не учитывается в таблице; сечение жил — до 2,5 мм² (AWG 14), внешнее заземление — 4 мм².
Подбор замены для «Гидрораспределитель DPHA-2713/PA-GK/SWP 24DC/BT»
Соседние коды: DPHA-2713/GK/D 110DC/BT, DPHA-4713/GK/D 110DC, DPHA-2713/GK/D 110DC. Ещё в группе: DPHA/UL-4713/NPT 110DC, DPHA-1713/GK/D 110DC/BT, DPHA-4751/2/GK/D 24DC/PE. Невзрывозащищённый аналог по схеме — DPHE, но в опасной зоне его ставить нельзя. Ближайший другой размер этой серии — DPHA-4751/2/GK/D 24DC/PE. Для замены совпасть должны размер, схема, золотник, допуск по взрывозащите и напряжение; плоскость монтажа — ISO 4401-07-07-0-05. Остальные исполнения собраны в разделах Гидрораспределитель DPHA и Гидрораспределители.
