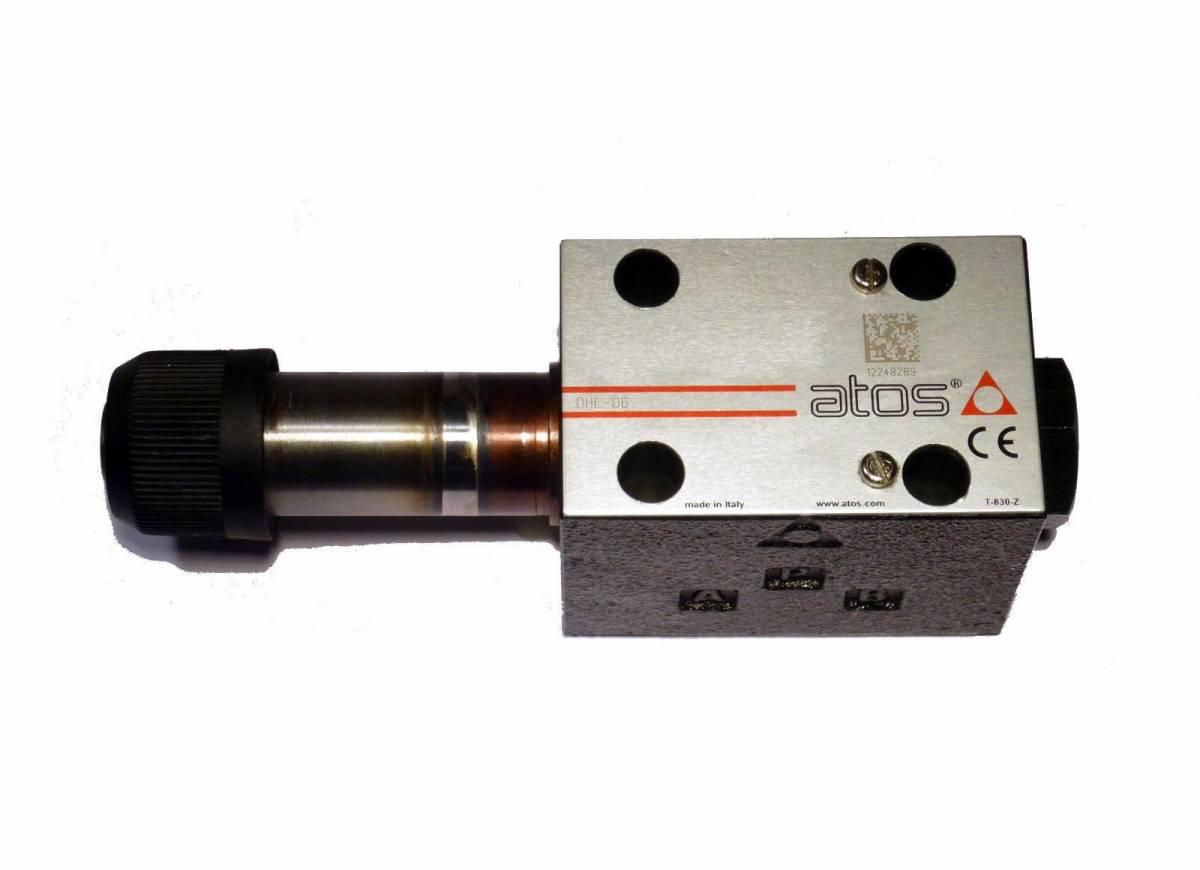

Гидрораспределитель DHE-0711-X00

Гидрораспределитель DHE-0711-X00 — золотниковый распределитель прямого действия Atos серии DHE для плиты ISO 4401 size 06: два электромагнита, три позиции, пружинное центрирование, золотник 1. Серия рассчитана на расход до 80 л/мин и давление в портах P, A, B до 350 бар; питание катушки здесь — исполнение без катушек.

Как работает DHE-0711-X00

Каждая катушка тянет золотник в свою сторону, а без питания обе пружины ставят его в центр. Золотник 1: в центре все порты закрыты. Электромагниты на резьбовой мокрой трубке имеют штифт ручного дублирования — клапан переключается отвёрткой или толкателем и без тока.

Характеристики: Гидрораспределитель DHE-0711-X00

Как читать код DHE-0711-X00

• DHE — серия прямого действия с электромагнитами cURus
• 0 — монтажный размер 06
• 71 — два электромагнита, три позиции, пружинное центрирование
• золотник 1 (в центре все порты закрыты)
• X — вилка в комплект не входит
• 00 — под этим кодом катушки не идут, их берут отдельно
• суффикса уплотнений нет — NBR

Запись «00» без AC или DC в таблице не названа: там описаны только 00-AC и 00-DC, поэтому род тока уточним.

Подбор по расходу: «Гидрораспределитель DHE-0711-X00»

Для позиции «Гидрораспределитель DHE-0711-X00» по таблице E015 при переменном токе золотник 1 входит в кривую A графика рабочих пределов: до 60 л/мин при входном давлении до 350 бар и около 80 л/мин при 230 бар (значения считаны с рисунка ориентировочно, а для несимметричного потока и дросселей /L пределы берут ниже). Условным примером возьмём насосы при давлении 350 бар: 25 см³ × 1450 об/мин ÷ 1000 = 36,25 л/мин, запас 60 − 36,25 = 23,75 л/мин; 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, запас 60 − 23,2 = 36,8 л/мин. Для катушек DC золотник попадает в кривую A с другим пределом — до 60 л/мин при давлении на входе вплоть до 350 бар и около 80 л/мин при 260 бар; род тока уточняем по коду.

Перепад давления у золотника 1 читается по кривым Q/Δp: P→A — D, P→B — C, A→T — C, B→T — C. Для ориентира: на кривой D при 45 л/мин теряется около 5 бар, это 5 × 45 ÷ 600 = 0,38 кВт тепла в масле.

Исполнение без катушек: по мощности ориентируйтесь на катушки Atos — DC около 30 Вт, AC около 58 ВА (при 115/60 и 230/60 AC — 80 ВА). Ток считают как мощность ÷ напряжение, например 30 Вт ÷ 24 В = 1,25 А.

Что заказать вместе с DHE-0711-X00

Без катушек клапан заказывают с отдельными катушками серии COE (код по напряжению, например COE-230/50/60AC). Разъём по DIN EN 175301-803 заказывается отдельно: 666 — стандартный IP65, 667 — со светодиодом, 669 — со встроенным выпрямителем для питания DC-катушек от сети 110 или 230 В AC.

Монтажные плиты в E015 не перечислены; на тот же размер 06 в таблице DHI даны BA-202, BA-204 и BA-302, и мы сверим подходящую перед отгрузкой. Под распределитель можно собрать пакет модульных клапанов size 06: предохранительный HM (60 л/мин, 350 бар), обратный HR (60 л/мин), дроссельный HQ (80 л/мин).

Аналоги и замена: «Гидрораспределитель DHE-0711-X00»

Для позиции «Гидрораспределитель DHE-0711-X00» внутри серии ближе всего DHE-0711-X00DC — питание без катушек; DHE-0711/L2-X110DC — питание 110 В постоянного тока; добавлено /L2; DHE-0711-X230/50/60AC — питание 230 В переменного тока 50/60 Гц. Из соседей по разделу: DHE-0711-X00AC, DHE-0711-X110/50/60AC, DHE-0711-X12DC. Замена идёт по трём признакам: схема золотника, питание катушки и сторона электромагнита; посадочное место одно и то же — ISO 4401-03-02-0-05.

Остальные исполнения этой группы — в разделе Гидрораспределители Atos DHE-0711; общий каталог серии — Гидрораспределители Atos DHE-071 — два электромагнита, три позиции. Если расход выше 80 л/мин, смотрите двухкаскадные DPHI-1 (size 10, до 160 л/мин) и DPHI-2 (size 16, до 300 л/мин); прежнюю серию DHI (до 60 л/мин, T до 120 бар) Atos в своей таблице не рекомендует для новых проектов.

Где DHE-0711-X00 не подойдёт

По жидкостям: подходят минеральные HL, HLP, HLPD, HVLP, HVLPD; для HFDU и HFDR нужен FKM (/PE), для HFC — NBR или /BT. Кнопка /WP срабатывает лишь при давлении на баке ниже 50 бар: против более высокого противодавления дублёр золотник не сдвигает. Серия не рассчитана на расход выше 80 л/мин, а фактический предел зависит от золотника и давления (график пределов). Класс чистоты — не хуже 20/18/15 по ISO 4406; частицы в масле заклинивают золотник раньше, чем стирают его.

Установка и обслуживание клапана «Гидрораспределитель DHE-0711-X00»

Крепёж для size 06 — 4 винта M5×30 класса 12.9, затяжка 8 Н·м; на стыке стоят 4 кольца OR 108, диаметр портов не более 7,5 мм. Для плиты нужна шероховатость не грубее Ra 0,4 и плоскостность 0,01/100 (ISO 1101). Длина клапана с разъёмами 666 — около 215 мм, масса 2 кг. Ориентация клапана произвольная.

Замена катушки не требует инструмента; штифт ручного дублирования удобно использовать для проверки цепи. Рабочий диапазон окружающей температуры от −30 до +70 °C, покрытие корпуса — цинк с чёрной пассивацией (более 200 ч соляного тумана). Оптимальная вязкость — 15–100 мм²/с.
