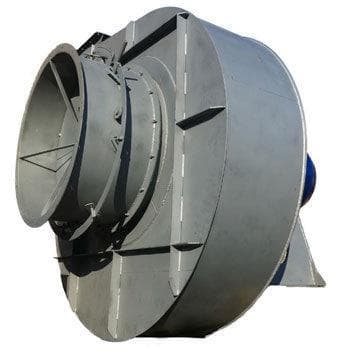

Дымосос ВД 13,5
Уточняйте по запросу — подробные характеристики в описании ниже.
Тягодутьевые машины ВД, Д — вентиляторы и дымососы. Тягодутьевые вентиляторы ВД (КВЗ): 32 загнутые вперёд лопатки; ВДН (КВЗ): 16 загнутых назад лопаток.
Позиций в разделе: десять. Вентиляторы и дымососы раздела перемещают воздух и газы в системах вентиляции, аспирации и котельных. Обозначение задаёт серию, номер (диаметр колеса) и исполнение.
Тягодутьевые машины ВД, Д: состав раздела
Что есть в группе — с данными из каталога.
| Позиция | Данные по каталогу |
|---|---|
| Дымосос ВД-2,5 | производительность 0,41–1,22 тыс. м³/ч; масса 40–53 кг (по таблице Завода ВЕНТИЛЯТОР) (по таблице Завода ВЕНТИЛЯТОР (среда +30 °С)) |
| Дымосос ВД-2,7 | при 1500 об/мин — двигатель 1,1 кВт, 550 м³/ч, полное давление 37,5 даПа (375 Па), масса 30 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
| Дымосос ВД-3,5 | двигатель 1,5 кВт, 1000 об/мин — производительность в точке max КПД 2,51 тыс. м³/ч, полное давление 280 Па, масса с двигателем 108,3 кг (по каталогу КВЗ) (по каталогу КВЗ) |
| Дымосос ВД-13,5 | двигатель 132 кВт, 1000 об/мин — производительность в точке max КПД 60,00 тыс. м³/ч, полное давление 4990 Па, масса с двигателем 2750 кг (по каталогу КВЗ) (по каталогу КВЗ) |
| Дымосос ВД-15,5 | двигатель 315 кВт, 1000 об/мин — производительность в точке max КПД 90,00 тыс. м³/ч; полное давление 6590 Па |
| Дымосос Д-2,5 | тип: Тягодутьевые машины ВД, Д (ВД-2,5 … Д-15,5) |
| Дымосос Д-2,7 | тип: Тягодутьевые машины ВД, Д (ВД-2,5 … Д-15,5) |
| Дымосос Д-3,5 | тип: Тягодутьевые машины ВД, Д (ВД-2,5 … Д-15,5) |
| Дымосос Д-13,5 | тип: Тягодутьевые машины ВД, Д (ВД-2,5 … Д-15,5) |
| Дымосос Д-15,5 | тип: Тягодутьевые машины ВД, Д (ВД-2,5 … Д-15,5) |
ВД-2,7: диаметр рабочего колеса 0,27 м (270 мм). ВД-3,5: двигатель 1,5 кВт, 1000 об/мин — производительность в точке max КПД 2,51 тыс. м³/ч, полное давление 280 Па, масса с двигателем 108,3 кг (по каталогу КВЗ) (по каталогу КВЗ). ВД-13,5: двигатель 132 кВт, 1000 об/мин — производительность в точке max КПД 60,00 тыс. м³/ч, полное давление 4990 Па, масса с двигателем 2750 кг (по каталогу КВЗ) (по каталогу КВЗ).
Тягодутьевые машины ВД, Д: технические характеристики по каталогу
| Показатель | Данные |
|---|---|
| Группа | Тягодутьевые машины ВД, Д |
| Позиций в разделе | 10 |
| Частота вращения (Дутьевой вентилятор ВД-2,7 по данным ЭСД-БиКЗ) | При 1500 об/мин — двигатель 1,1 кВт, 550 м³/ч |
| Дымососы | это машины Д и ДН: «дымосос центробежный котельный» для отвода дымовых газов из топок котлов |
| Что в разделе | Вентиляторы и дымососы |
| Поле кода «Д» | дымосос с загнутыми вперёд лопатками рабочего колеса (32 лопатки по каталогу КВЗ) |
| Мощность (Дутьевой вентилятор ВД-2,7 по данным ЭСД-БиКЗ) | При 3000 об/мин — 1,5 кВт, 1100 м³/ч, 150 даПа |
| Дутьевой вентилятор ВД-13,5 по каталогу КВЗ: частота вращения | Двигатель 132 кВт, 1000 об/мин — производительность в точке max КПД 60,00 тыс. м³/ч |
| Частота вращения (Дутьевой вентилятор ВД-3,5 по каталогу КВЗ) | Двигатель 1,5 кВт, 1000 об/мин — производительность в точке max КПД 2,51 тыс. м³/ч |
| Дутьевой вентилятор ВД-3,5 по каталогу КВЗ: масса | Масса с двигателем 108,3 кг (по каталогу КВЗ) (по каталогу КВЗ) |
| Дутьевой вентилятор ВД-2,7 по данным ЭСД-БиКЗ: масса | Масса 30 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ) |
| Мощность (Дутьевой вентилятор ВД-3,5 по каталогу КВЗ) | Двигатель 3 кВт, 1500 об/мин — производительность в точке max КПД 3,87 тыс. м³/ч |
| ВД и ВДН | дутьевые вентиляторы, а не дымососы: изготовитель ЭСД-БиКЗ называет их «вентилятор дутьевой центробежный котельный» и назначает для подачи воздуха в топки паровых и водогрейных котлов малой и средней мощности |
Как подобрать нужное — Тягодутьевые машины ВД, Д
Дымосос подбирают с учётом температуры дымовых газов и способа регулирования. Дутьевой вентилятор ВД-15,5 по каталогу КВЗ: двигатель 315 кВт, 1000 об/мин — производительность в точке max КПД 90,00 тыс. м³/ч, полное давление 6590 Па, масса с двигателем 4877 кг (по каталогу КВЗ) (по каталогу КВЗ). Типоразмер (номер) определяет диаметр колеса и размеры корпуса. Дутьевой вентилятор ВД-2,7 по данным ЭСД-БиКЗ: диаметр рабочего колеса 0,27 м (270 мм); при 1500 об/мин — двигатель 1,1 кВт, 550 м³/ч, полное давление 37,5 даПа (375 Па), масса 30 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ); при 3000 об/мин — 1,5 кВт, 1100 м³/ч, 150 даПа (1500 Па), масса 40 кг (по данным ЭСД-БиКЗ) (по данным ЭСД-БиКЗ); КПД max 65 %. Размер канала или проёма задаёт типоразмер канального и крышного вентилятора. Дутьевой вентилятор ВД-3,5 по каталогу КВЗ: двигатель 1,5 кВт, 1000 об/мин — производительность в точке max КПД 2,51 тыс. м³/ч, полное давление 280 Па, масса с двигателем 108,3 кг (по каталогу КВЗ) (по каталогу КВЗ); двигатель 3 кВт, 1500 об/мин — производительность в точке max КПД 3,87 тыс. м³/ч, полное давление 650 Па, масса с двигателем 117,6 кг (по каталогу КВЗ) (по каталогу КВЗ). При замене достаточно полного обозначения со старого вентилятора. В обозначении «ВД» — вентилятор дутьевой (центробежный котельный) с загнутыми вперёд лопатками — подаёт воздух в топку; не дымосос, хотя по КВЗ может работать дымососом на котлах с уравновешенной тягой.
ВД-2,5: Вентилятор дутьевой ВД № 2,5 по таблице Завода ВЕНТИЛЯТОР (среда +30 °С): 3000 об/мин: двигатель 3–5,5 кВт.
У Завода ВЕНТИЛЯТОР типоразмерный ряд тягодутьевых машин: вентиляторы дутьевые ВД и дымососы Д — № 2,5; 2,7; 3,5; 12; 13,5; 15,5; 18; 20; вентиляторы дутьевые ВДН и дымососы ДН — № 6,3; 8,0; 9,0; 10,0; 11,2; 12,5; 13,0; 15,0; 17,0; 19,0; 21,0. Вентилятор дутьевой ВД № 2,5 по таблице Завода ВЕНТИЛЯТОР (среда +30 °С): 3000 об/мин: двигатель 3–5,5 кВт, производительность 0,41–1,22 тыс. м³/ч, полное давление 1080–1280 Па, масса 40–53 кг (по таблице Завода ВЕНТИЛЯТОР) (по таблице Завода ВЕНТИЛЯТОР (среда +30 °С)).
Тягодутьевые машины ВД, Д: установка и эксплуатация
Обе серии одностороннего всасывания, для воздуха и неагрессивных взрывобезопасных газовоздушных смесей с температурой от −30 до +80 °С и запылённостью не выше 0,1 г/м³, без липких, волокнистых и абразивных включений; применяются в теплоэнергетике, на газомазутных, паровых и водогрейных котлах. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Пуск ведут при прикрытом шибере, если так требует паспорт двигателя. При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Если шильдик не читается, пришлите фото изделия и основные размеры — подберём по таблицам производителя. Вентилятор ставят на виброизоляторы и соединяют с воздуховодом через гибкие вставки. Колесо периодически осматривают и чистят. Направление вращения проверяют кратковременным пуском. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Электродвигатель подключают по схеме из паспорта и проверяют ток в работе. Следите за температурой и шумом подшипников.
