Адаптер для насоса PA-801
- Тип
- Насосы

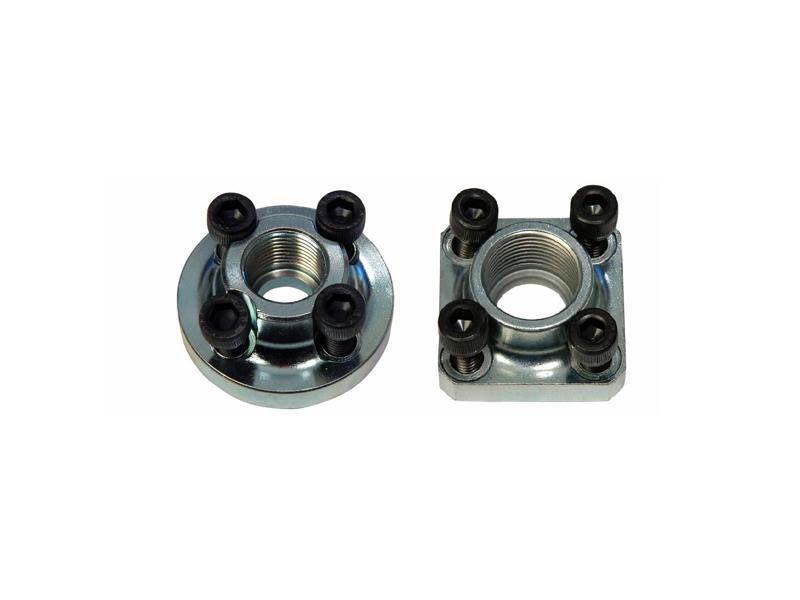

Адаптер для насоса PA-801 — адаптер (код PA-801) для установки насоса там, где его фланец или вал не совпадают с посадочным местом. Параметры кода каталогом не раскрыты — подтверждаем по заявке. Код PA-801 входит в группу PA (всего двенадцать адаптеров в разделе); значение числа каталог не объясняет.
Зачем нужен адаптер для насоса
Адаптер нужен тогда, когда насос и место установки спроектированы под разные стандарты фланца: новый насос не садится на старую посадку, а переделывать привод или редуктор дороже. Переходная деталь выравнивает центрирование и расположение отверстий.
Различия видны на примерах: фланцы Ronzio Z1 AG4 (поясок Ø25.4), Z2 A-0 (Ø36.5) и Z3 A-0 (Ø50.8) отличаются поясками и межосевыми расстояниями, поэтому прямая замена невозможна.
Характеристики: Адаптер для насоса PA-801
| Параметр | Значение |
|---|---|
| Тип | адаптер для насоса |
| Группа | PA (PA-801…805) |
| Изготовитель | OLEOCON |
| Назначение по названию | переводит посадку насоса под место установки |
| Что нужно для подбора | модель насоса, фото посадочного места, размеры фланца и вала |
| Параметры по каталогу | в каталоге OLEOCON 2026 код не найден — размеры по заявке |
Параметры в таблице намеренно не заполнены цифрами: ни материал, ни размеры, ни давление для кодов DPA и PA в каталоге OLEOCON 2026 не подтверждены.
Как читать «PA-801»
- PA — переходник (адаптер) к насосу
- 801 — числовой код; его значение каталогом не раскрыто, уточняем по заявке
Букву D в DPA мы не расшифровываем: разница между группами DPA и PA на уровне каталога не подтверждена.
Пример сопоставления фланцев
Пара Z2 A-0 и Z3 B-3: 119,7 мм против 146 мм между отверстиями (прямоугольник 71.5×96 мм и два отверстия на расстоянии 146 мм); разница — около 26,3 мм, отношение 1,22.
Центрирующие пояски — Ø36,5 и Ø101,6 мм: разница 65,1 мм, отношение 2,8. Если пояски так различаются, переходная деталь должна иметь два посадочных диаметра и два рисунка отверстий.
Диагональ прямоугольной схемы — √(a² + b²): Z2 A-0 даёт около 119.7 мм, Z1 AG4 — порядка 89 мм, Z3 A-0 — порядка 161.2 мм.
Что нужно для подбора адаптера
Нужны: марка и модель насоса, диаметр центрирующего пояска, расстояния между крепёжными отверстиями (или диагональ), тип и размеры вала, направление вращения и расположение портов. Эти измерения вместе с фото посадочного места позволяют подобрать адаптер без ошибки.
Если на машине уже стоит такой адаптер, сфотографируйте его и сообщите номер со старой детали — по номеру найти замену быстрее всего.
Подбор и ограничения
Нельзя подбирать по одному размеру: посадка складывается из пояска, схемы отверстий и вала.
Помните о вылете: адаптер удлиняет насос, поэтому нужно проверить соосность вала и муфты и свободное место для насоса.
Аналоги и замена
Рядом по разделу: DPA-906, DPA-907 и PA-802. Все адаптеры для насосов — Адаптеры для насосов, каталог бренда — Гидравлические элементы OLEOCON. Насосы, к которым подбирают посадки, смотрите в разделе Насосы шестеренные RONZIO.
Установка адаптера «Адаптер для насоса PA-801»
Монтаж: чистота стыков, центровка по поясам, затяжка крест-накрест; затем проверка свободного вращения вала.
После первых часов работы проверяют затяжку: переходные соединения «садятся» первыми. Течь или вибрация — повод проверить соосность.
