Тали электрические канатные (Россия) — электротали серии ТЭ отечественных изготовителей: механизм подъёма с барабаном, на который навивается канат, и механизм передвижения по подвесному пути двутаврового профиля. Ими поднимают, опускают и перемещают грузы в цехах и на складах, а также используют как механизм подъёма однобалочных кранов.
Что входит в раздел «Тали электрические канатные (Россия)»
| Позиция | Коротко |
|---|
| Таль серии ТЭ-050-711 | 0,5 т; код исполнения 711 уточните по заявке |
| Таль серии ТЭ-100 | 1,0 т |
| Таль серии ТЭ-200 (полиспаст 2/1) | 2,0 т, кратность 2 |
| Таль серии ТЭ-200П (полиспаст 4/1) | 2,0 т, кратность 4 |

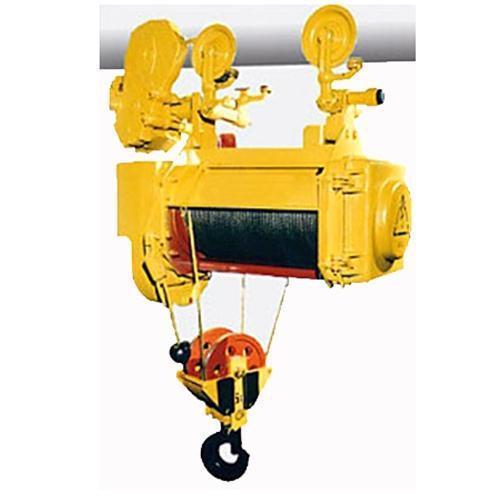

| Таль г/п 3.2 тонны | 3,2 т |
| Таль г/п 5 тонны | 5,0 т |
| Таль г/п 10 тонн | 10,0 т |
| Таль г/п 10 тонн двухбарабанные | 10,0 т, конструкцию уточните по заявке |
Технические характеристики
По ГОСТ 22584-96 обозначение начинается с «ТЭ» и грузоподъёмности без запятой: 050 — 0,50 т, 100 — 1,00 т, 200 — 2,00 т, 320 — 3,20 т, 500 — 5,00 т. В коде после дефиса первая цифра — исполнение (5 — передвижное с электроприводом), вторая — диапазон подъёма (1 — до 6,3 м, 2 — свыше 6,3 до 12,5 м), третья — число скоростей. Ниже — данные изготовителя ХК «Алтайталь» по сопоставимым моделям серии Т.
| Модель | Г/п, т | Полиспаст | Подъём, м/мин | Мощность, кВт |
|---|
| Т 050 / Т 100 | 0,5 / 1,0 | 2/1 | 8,0 | 2,0 |
| Т 200 | 2,0 | 2/1 | 6,0 | 3,18 |
| Т 200 | 2,0 | 4/1 | 4,0 | 3,0 |
| Т 320 | 3,2 | 2/1 | 9,6 | 4,87 |
| Т 500 | 5,0 | 4/1 | 4,8 | 4,87 |
| Т 1000 | 10,0 | 4/1 | 3,6 | 8,24 |
Скорость передвижения у всех этих моделей — 20,0 м/мин, группа режима — М5 по ИСО 4301.
Как выбрать тали электрические канатные (Россия)
Определите грузоподъёмность и высоту подъёма: предпочтительные значения по ГОСТ — 6,3; 12,5; 20,0; 32,0 м. Чем больше кратность полиспаста при той же грузоподъёмности, тем ниже скорость: у тали 2,0 т с полиспастом 2/1 — 6,0 м/мин, с полиспастом 4/1 — 4,0 м/мин. Проверьте двутавр пути: таль Т 320 ставится на двутавры 24М–45М, Т 500 4/1 — на 30М, 36М, 45М. ООО «СВПК» выпускает ТЭ 100, ТЭ 200, ТЭ 320 и ТЭ 500 по ТУ 28.22.11-023-87746082-2022, в том числе с уменьшенной строительной высотой и с преобразователем частоты. Для взрывоопасных сред эти тали не предназначены — нужны взрывобезопасные ВТЭ.
Тали электрические канатные (Россия) ООО «СВПК» выпускает в общепромышленном и пожаробезопасном исполнении, с группой режима М4—М6 по ГОСТ 34017-2016. По заказу тали электрические канатные (Россия) комплектуют дополнительным электромагнитным тормозом на корпусе редуктора, а у «Алтайталь» — ещё ограничителем грузоподъёмности, радиоуправлением и исполнением для криволинейных путей. Если нужна высота 24,0 м, ООО «СВПК» делает таль ТЭ 200 с удлинённым барабаном и двумя тележками, одна из которых приводная.
Установка и эксплуатация
Тали электрические канатные (Россия) по ГОСТ 22584-96 работают от сети 380 В 50 Гц, оболочки электроаппаратов — не ниже IP42, сопротивление заземления относительно двутавра пути — не более 4 Ом, передвижные тали оснащают буферами. До пуска таль проходит техническое освидетельствование. Тали электрические канатные (Россия) окрашивают в жёлтый сигнальный цвет, грузовой крюк — в чёрный.
