Запчасти для гидрооборудования Atos
6 разделов
Запчасти для гидрооборудования Atos — раздел запасных частей к распределителям, клапанам, насосам и цилиндрам Atos. Здесь собраны детали, которые меняют при ремонте, а не при замене аппарата целиком: золотники, уплотнения и кольца, сменные дроссели и картриджи, корпуса модульных клапанов, рукоятки и кнопки, полуфланцы и заглушки. В обозначениях Atos приставка SP означает запасную часть, дальше обычно идёт серия аппарата, к которому деталь относится.
Подбор в разделе запчасти для гидрооборудования Atos всегда идёт от аппарата: сначала полный код распределителя или клапана с таблички, затем деталь, которая ему соответствует.
Что входит в раздел «Запчасти для гидрооборудования Atos»
| Подраздел | Типичные позиции |
|---|---|
| Золотники Atos | золотники SP-6-DH, SP-15-DK, SP-20-DP к распределителям прямого и двухкаскадного действия |

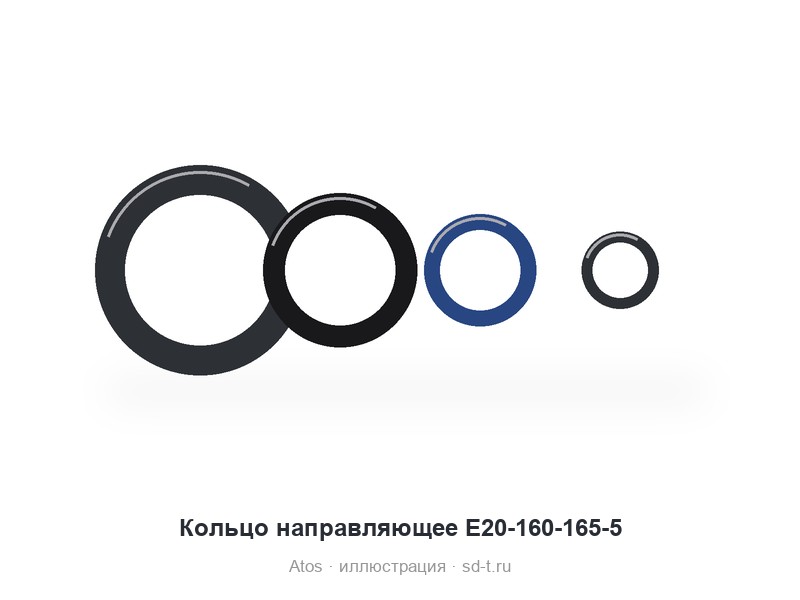

| Уплотнения и кольца Atos | кольца OR, комплекты SP-GUARN, уплотнения штока и поршня, кольца фланцев SAE |

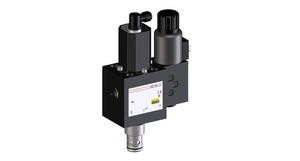

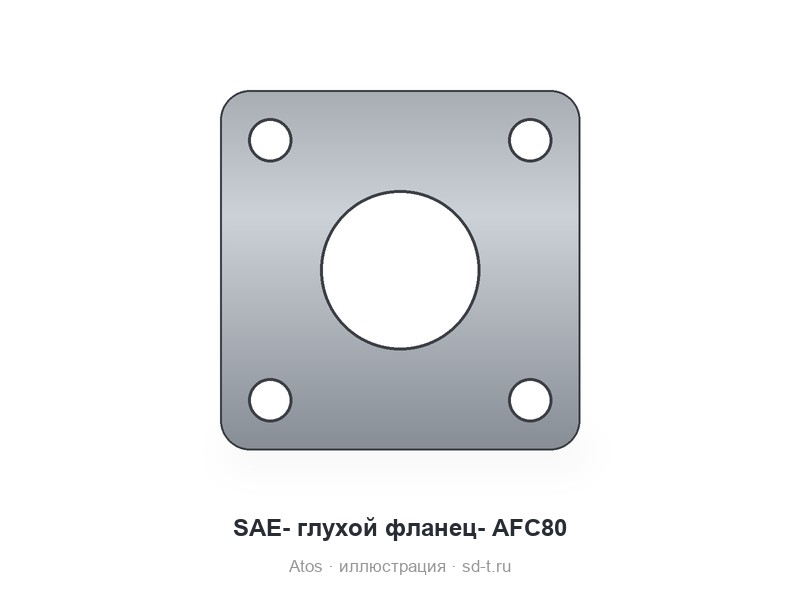

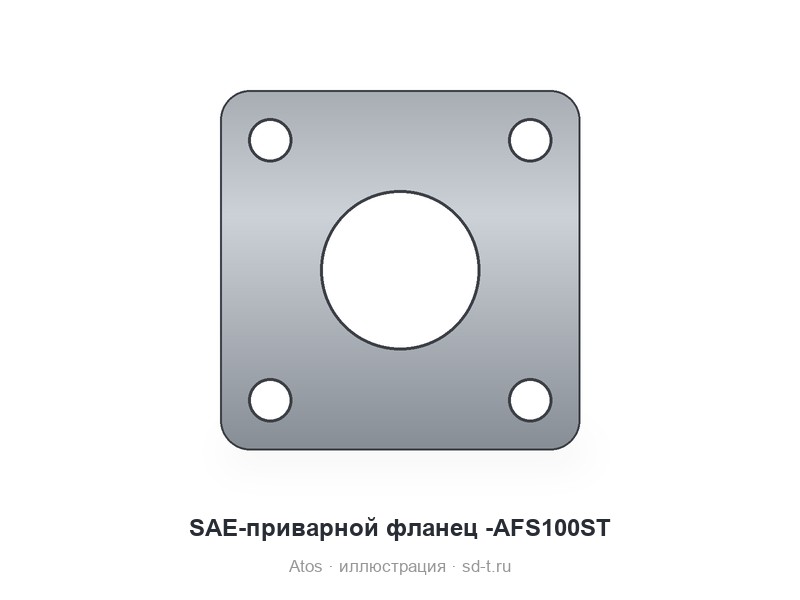

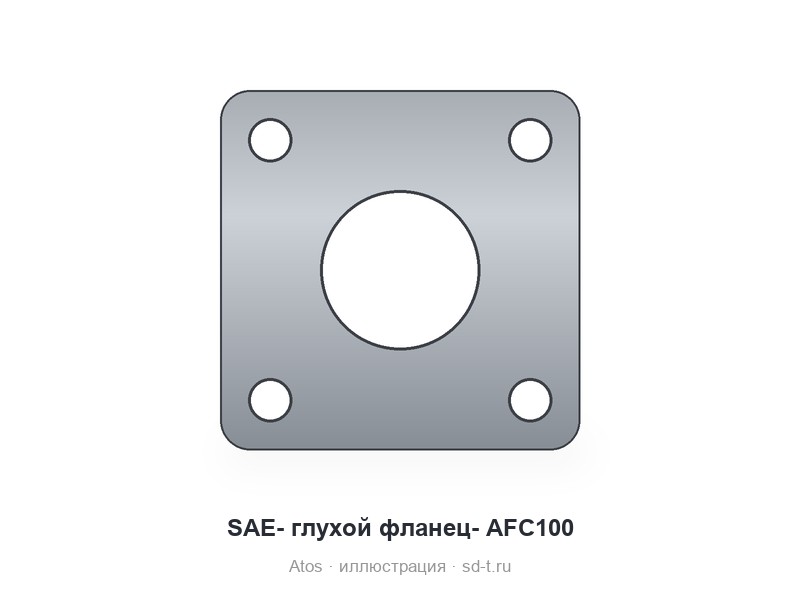

| Дроссели, клапаны настройки и картриджи Atos | сменные дроссели SP-PLUG, картриджи LM, клапаны настройки SP-CAPP-AGAM, фланцы SAE |

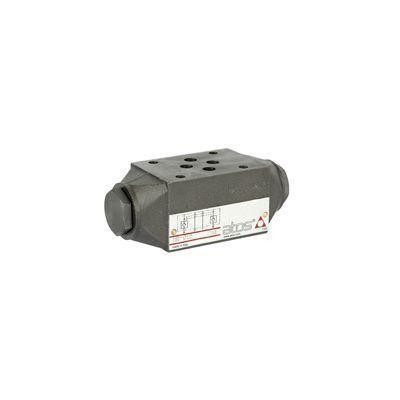

| Корпуса модульные и гидрозамки Atos | корпуса HR, KR, KM, HG, KG, AGAM, ARAM, AGRLE |

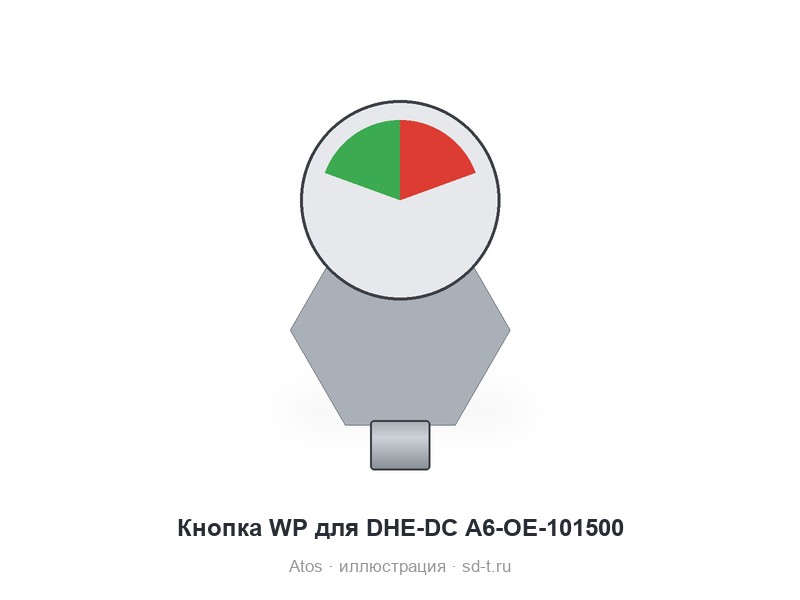

| Рукоятки, кнопки, пружины, комплекты трансформации и опции Atos | кнопки WP, рукоятки опции V и G, комплекты трансформации DHI, опции /L для DKE |

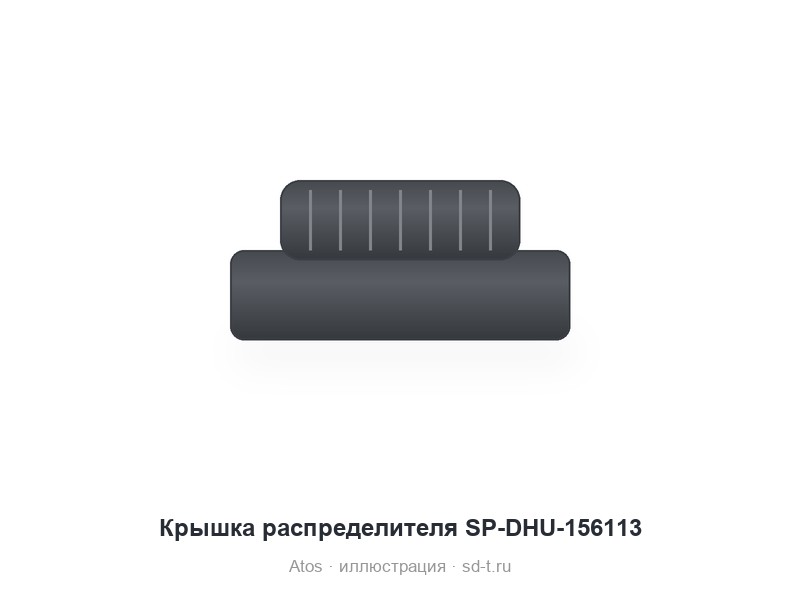

| Полуфланцы, заглушки, крышки и прочие детали Atos | полуфланцы FH, заглушки, крышка DHU, вал насоса PFE |
Технические характеристики: запчасти для гидрооборудования Atos
| К какому аппарату | Что известно по таблицам Atos |
|---|---|
| DHI, DHE (size 06) | до 60 и 80 л/мин, 350 бар в P, A, B |
| DKE (size 10) | до 150 л/мин, 350 бар |
| HR / KR | 60 л/мин, 350 бар / 120 л/мин, 315 бар |
| KM | size 10, 120 л/мин, до 350 бар |
| AGAM | размеры 10/20/32, до 200/400/600 л/мин |
| PFE-41 | рабочий объём 29,3…85,3 см³/об |
Сами детали отдельных характеристик не имеют: их параметры определяются аппаратом, в который они ставятся.
Как выбрать запчасти для гидрооборудования Atos
Золотник подбирают по полному коду распределителя: конфигурация и тип золотника в обозначении аппарата определяют, какой золотник встанет без доработки. Уплотнения — по типу материала: в коде аппарата отсутствие суффикса означает NBR, /PE — FKM, /BT — HNBR, и комплект нужно брать в том же исполнении. Корпус модульного клапана выбирают по типоразмеру пакета: H — size 06, K — size 10.
Если код аппарата неизвестен, раздел запчасти для гидрооборудования Atos не поможет угадать деталь — пришлите фото таблички или снятой детали, и мы уточним позицию по заявке.
Установка и эксплуатация
Материал уплотнений должен соответствовать жидкости: для негорючих жидкостей HFDU и HFDR распределители Atos комплектуются только FKM, для водогликолей HFC — NBR или HNBR. Поэтому при ремонте не меняйте материал уплотнений произвольно. Кнопки WP различаются для DHI, DHE и DKE, а у DKE ещё и для AC и DC — сверяйте исполнение катушки.
