Судовые иллюминаторы

26 моделей в серии · цены в рублях, поставка по России со склада

Судовые иллюминаторы в этом разделе — это прямоугольные стёкла СИЗ: плоские закалённые стёкла из полированного стекла для окон надводных кораблей и судов всех типов. Название позиции повторяет размеры самого стекла, а не рамы: две стороны и толщина, иногда радиус скругления углов. Круглые стёкла для бортовых…

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Размеры	Толщина	Цена

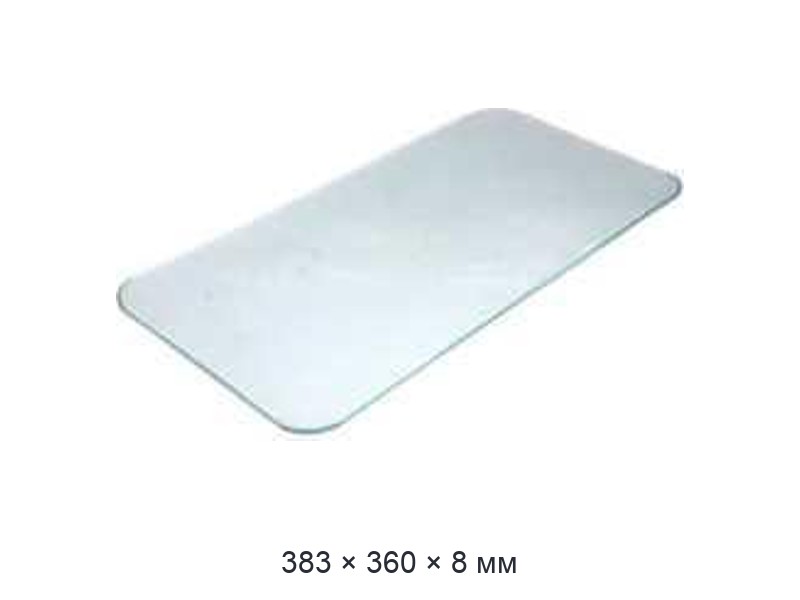

Судовой иллюминатор СИЗ 383х360х8	Техническое стекло	383×360 мм	—	Цена по запросу
Судовой иллюминатор СИЗ 515х370х10	Техническое стекло	515×370 мм	—	11 000 ₽
Судовой иллюминатор СИЗ 550х360х8	Техническое стекло	550×360 мм	—	Цена по запросу
Судовой иллюминатор СИЗ 558-562х213-217х12	Техническое стекло	558562×213217 мм	—	11 000 ₽

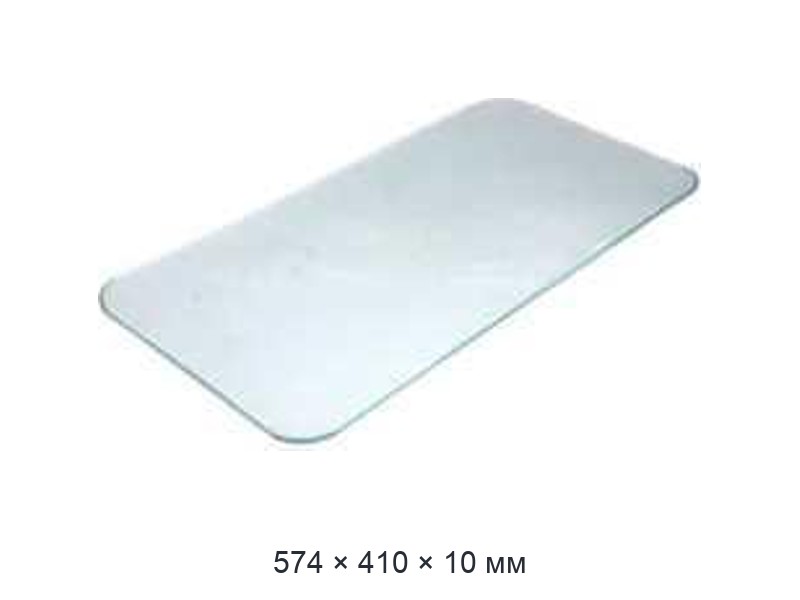

Судовой иллюминатор СИЗ 570-574х410-414х10-12 R=58*	Техническое стекло	570574×410414 мм	—	22 250 ₽

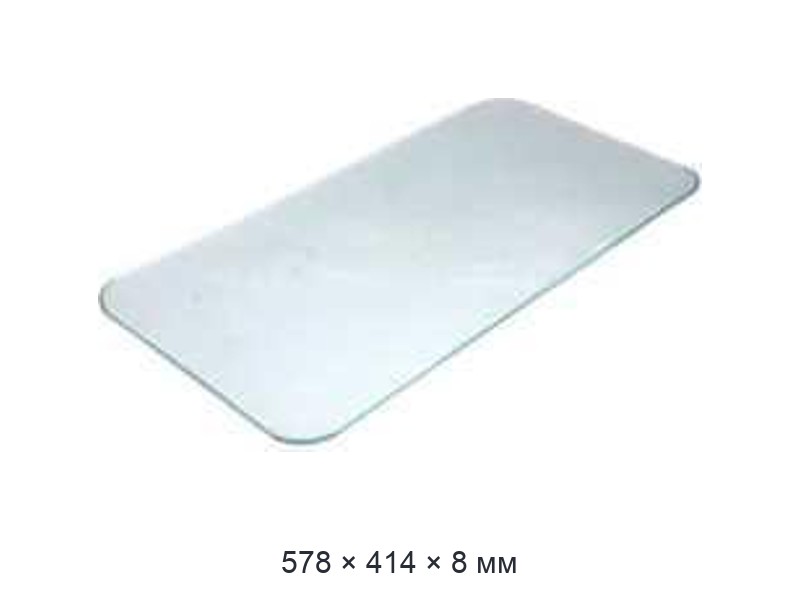

Судовой иллюминатор СИЗ 574-578х414-418х8 R=58*	Техническое стекло	574578×414418 мм	—	22 250 ₽
Судовой иллюминатор СИЗ 574-578х414-418х10 R=58*	Техническое стекло	574578×414418 мм	—	21 500 ₽

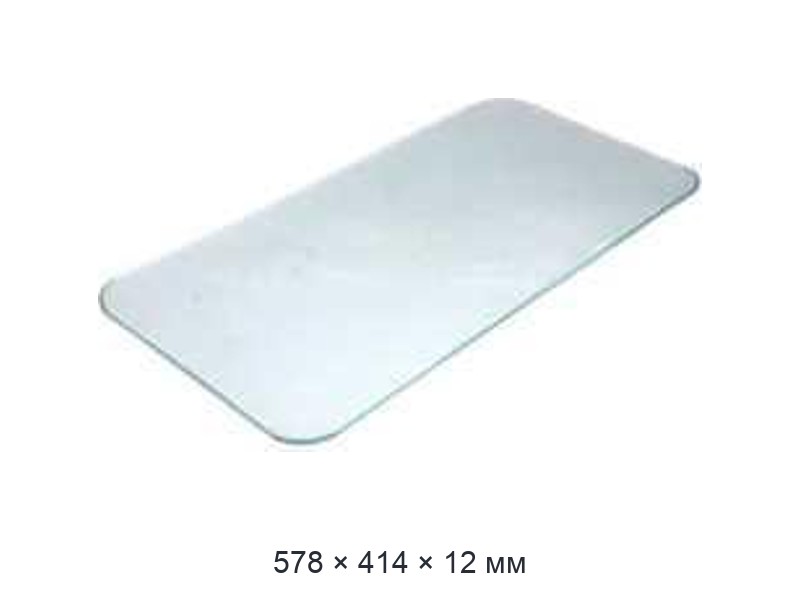

Судовой иллюминатор СИЗ 574-578х414-418х12 R=58*	Техническое стекло	574578×414418 мм	—	21 500 ₽
Судовой иллюминатор СИЗ 610-614х410-414х10 R=20мм*	Техническое стекло	610614×410414 мм	—	Цена по запросу
Судовой иллюминатор СИЗ 610-614х410-414х10 R=60мм*	Техническое стекло	610614×410414 мм	—	Цена по запросу
Судовой иллюминатор СИЗ 610-614х410-414х15	Техническое стекло	610614×410414 мм	—	27 500 ₽

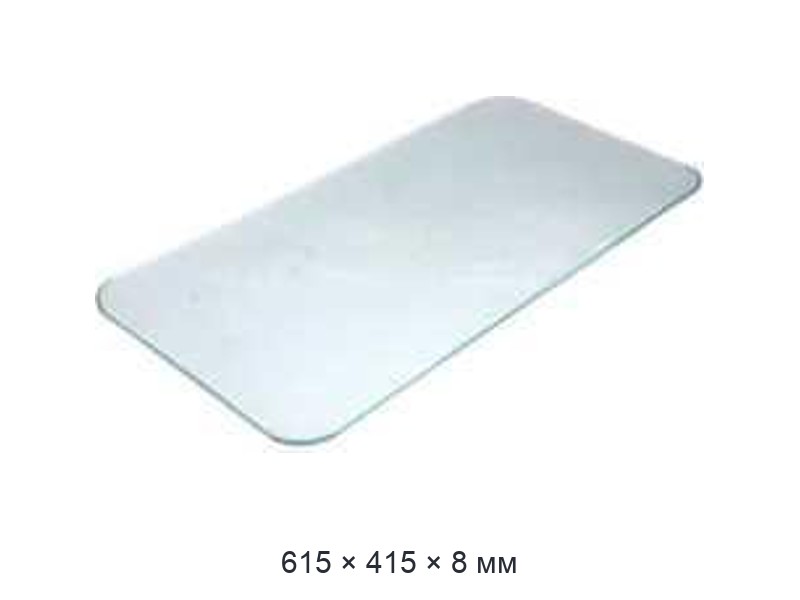

Судовой иллюминатор СИЗ 615х415х8 R=40*	Техническое стекло	615×415 мм	—	Цена по запросу
Судовой иллюминатор СИЗ 615х420х8 R=38*	Техническое стекло	615×420 мм	—	Цена по запросу
Судовой иллюминатор СИЗ 681-682х485-487х10	Техническое стекло	681682×485487 мм	—	Цена по запросу
Судовой иллюминатор СИЗ 724-728х514-518х10 R=108мм*	Техническое стекло	724728×514518 мм	—	23 000 ₽
Судовой иллюминатор СИЗ 724-728х514-518х15 R=108мм*	Техническое стекло	724728×514518 мм	—	23 000 ₽
Судовой иллюминатор СИЗ 810-814х570-574х10	Техническое стекло	810814×570574 мм	—	18 000 ₽

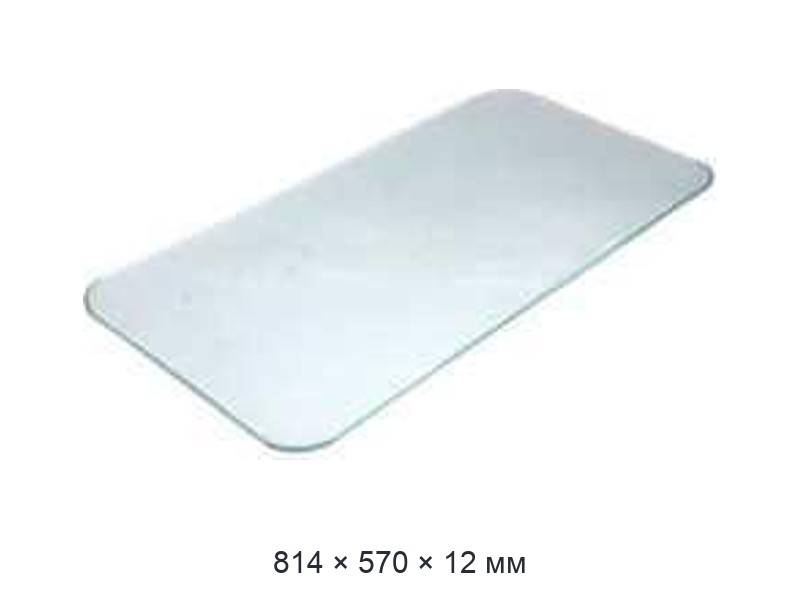

Судовой иллюминатор СИЗ 810-814х570-574х12	Техническое стекло	810814×570574 мм	—	19 000 ₽

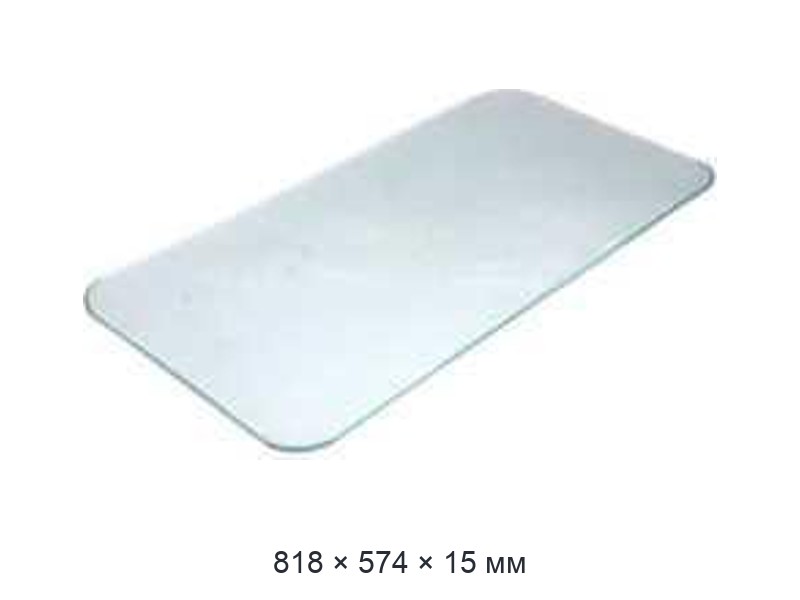

Судовой иллюминатор СИЗ 814-818х574-578х15	Техническое стекло	814818×574578 мм	—	21 500 ₽
Судовой иллюминатор СИЗ 816х576х12	Техническое стекло	816×576 мм	—	42 500 ₽
Судовой иллюминатор СИЗ 915х615х10 R=38*	Техническое стекло	915×615 мм	—	34 375 ₽
Судовой иллюминатор СИЗ 980х780х6	Техническое стекло	980×780 мм	—	Цена по запросу

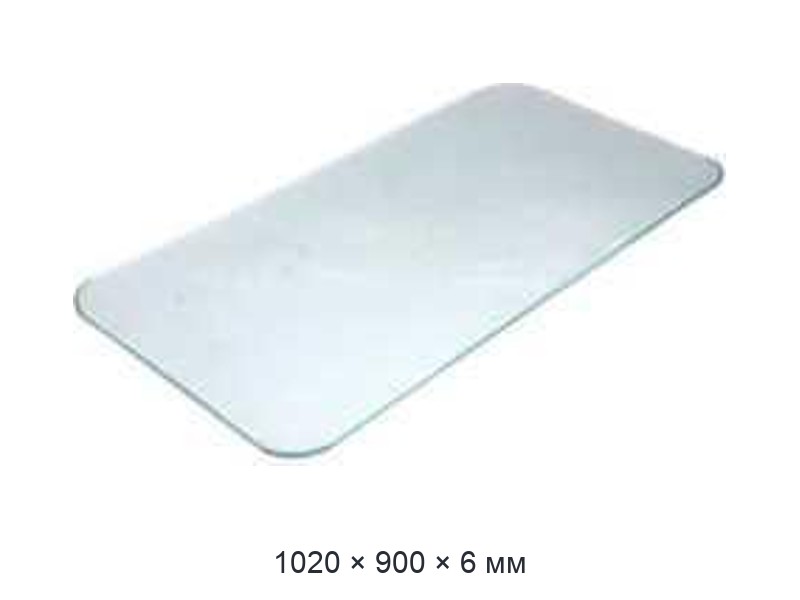

Судовой иллюминатор СИЗ 1020х900х6	Техническое стекло	1020×900 мм	—	13 100 ₽

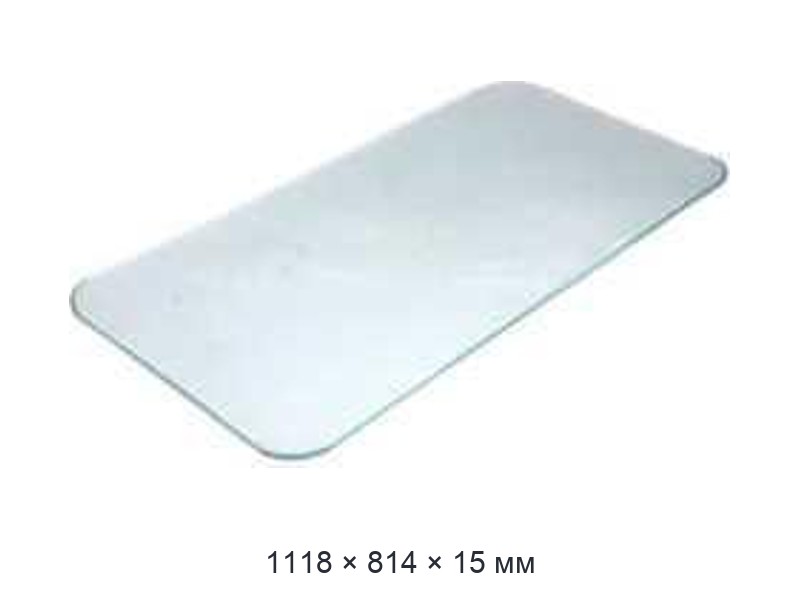

Судовой иллюминатор СИЗ 1114-1118х814-818х15	Техническое стекло	11141118×814818 мм	—	60 000 ₽

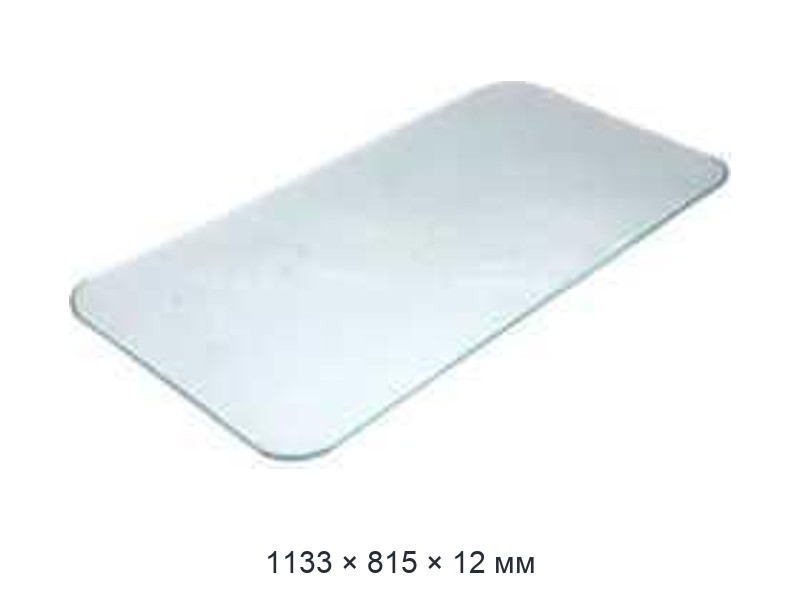

Судовой иллюминатор СИЗ 1133х815х12	Техническое стекло	1133×815 мм	—	Цена по запросу
Судовой иллюминатор СИЗ 1215-1218х1115-1118х15	Техническое стекло	12151218×11151118 мм	—	90 000 ₽

Как читать обозначение

Пример: «Судовой иллюминатор СИЗ 574-578х414-418х10 R=58». Пары чисел через дефис — предельные размеры сторон стекла: длина от 574 до 578 мм, ширина от 414 до 418 мм. Затем толщина — 10 мм, и радиус скругления углов — 58 мм. Так прямоугольное стекло задавал ГОСТ 9424-79: предельными размерами ширины и длины, радиусом R (58 или 108 мм, отклонение ±2 мм) и толщиной. Позиции, где на сторону указано одно число, сверяют с размером старого стекла или чертежом рамы.

Судовые иллюминаторы в каталоге: показательные размеры

Подбор: стекло для прямоугольного судового окна
Позиция	Стороны стекла, мм	Толщина, мм	Радиус углов, мм
Судовой иллюминатор СИЗ 383х360х8	383 × 360	8	—
Судовой иллюминатор СИЗ 550х360х8	550 × 360	8	—
Судовой иллюминатор СИЗ 558-562х213-217х12	558–562 × 213–217	12	—
Судовой иллюминатор СИЗ 574-578х414-418х10 R=58*	574–578 × 414–418	10	58
Судовой иллюминатор СИЗ 574-578х414-418х12 R=58*	574–578 × 414–418	12	58
Судовой иллюминатор СИЗ 610-614х410-414х15	610–614 × 410–414	15	—
Судовой иллюминатор СИЗ 615х420х8 R=38*	615 × 420	8	38
Судовой иллюминатор СИЗ 681-682х485-487х10	681–682 × 485–487	10	—
Судовой иллюминатор СИЗ 724-728х514-518х15 R=108мм*	724–728 × 514–518	15	108
Судовой иллюминатор СИЗ 810-814х570-574х12	810–814 × 570–574	12	—
Судовой иллюминатор СИЗ 980х780х6	980 × 780	6	—
Судовой иллюминатор СИЗ 1114-1118х814-818х15	1114–1118 × 814–818	15	—
Судовой иллюминатор СИЗ 1215-1218х1115-1118х15	1215–1218 × 1115–1118	15	—

В разделе есть и другие радиусы — 20, 38, 40 и 60 мм; они не совпадают с двумя значениями старого стандарта, поэтому радиус сверяйте по раме отдельно. По ГОСТ 9424-79 размеры иллюминаторов в свету лежат от 300×450 до 1120×800 мм.

Судовые иллюминаторы: толщина и требования к стеклу

ГОСТ 9424-79 знал толщины 6, 8, 10, 12 и 15 мм; часть сочетаний размера и толщины допускалась только для матированных стёкол. По обработке стёкла бывают прозрачные и матированные с одной стороны. Пропускание света — не менее 0,86, разнотолщинность — не более 0,2 мм, плоскостность — не более 0,3 % длины, а для иллюминаторов свыше 670 мм в свету — 0,22 %. Торцы шлифуют, кромки притупляют; оптические искажения при просмотре под углом менее 40° не допускаются. Климатическое исполнение — У или ОМ, категория 1 по ГОСТ 15150.

Действующий стандарт

Стандарт на стёкла, которые идут в судовые иллюминаторы, сменился: ГОСТ 9424-79 не действует, с 01.03.2018 его заменил ГОСТ ISO 21005-2016 «Стекла закалённые для судовых иллюминаторов. Технические условия», идентичный ISO 21005:2012. Он охватывает стёкла прямоугольных окон по ISO 3903 и круглых бортовых иллюминаторов по ISO 1751. Номинальные толщины стёкол прямоугольных окон — 8, 10, 12, 15 и 19 мм; стёкла делают из флоат- или полированного листового стекла, кромки шлифуют до закалки. Прочность проверяют неразрушающим испытанием методом штампа по ISO 614, каждое стекло маркируется. Международная редакция ISO 21005:2018 подтверждена в 2023 году.

Судовые иллюминаторы или обогреваемое окно

Стекло, которое ставят в судовые иллюминаторы этого раздела, однослойное и без нагрева. Для окон ходового мостика применяют отдельное изделие — стекло с электрообогревом по ISO 3434 (в России — ГОСТ Р 57799-2017).

Таблица размеров (26 позиций)

Наименование	Размеры	Цена
Судовой иллюминатор СИЗ 383х360х8	383×360 мм	Цена по запросу
Судовой иллюминатор СИЗ 515х370х10	515×370 мм	11 000 ₽
Судовой иллюминатор СИЗ 550х360х8	550×360 мм	Цена по запросу
Судовой иллюминатор СИЗ 558-562х213-217х12	558562×213217 мм	11 000 ₽
Судовой иллюминатор СИЗ 570-574х410-414х10-12 R=58*	570574×410414 мм	22 250 ₽
Судовой иллюминатор СИЗ 574-578х414-418х8 R=58*	574578×414418 мм	22 250 ₽
Судовой иллюминатор СИЗ 574-578х414-418х10 R=58*	574578×414418 мм	21 500 ₽
Судовой иллюминатор СИЗ 574-578х414-418х12 R=58*	574578×414418 мм	21 500 ₽
Судовой иллюминатор СИЗ 610-614х410-414х10 R=20мм*	610614×410414 мм	Цена по запросу
Судовой иллюминатор СИЗ 610-614х410-414х10 R=60мм*	610614×410414 мм	Цена по запросу
Судовой иллюминатор СИЗ 610-614х410-414х15	610614×410414 мм	27 500 ₽
Судовой иллюминатор СИЗ 615х415х8 R=40*	615×415 мм	Цена по запросу
Судовой иллюминатор СИЗ 615х420х8 R=38*	615×420 мм	Цена по запросу
Судовой иллюминатор СИЗ 681-682х485-487х10	681682×485487 мм	Цена по запросу
Судовой иллюминатор СИЗ 724-728х514-518х10 R=108мм*	724728×514518 мм	23 000 ₽
Судовой иллюминатор СИЗ 724-728х514-518х15 R=108мм*	724728×514518 мм	23 000 ₽
Судовой иллюминатор СИЗ 810-814х570-574х10	810814×570574 мм	18 000 ₽
Судовой иллюминатор СИЗ 810-814х570-574х12	810814×570574 мм	19 000 ₽
Судовой иллюминатор СИЗ 814-818х574-578х15	814818×574578 мм	21 500 ₽
Судовой иллюминатор СИЗ 816х576х12	816×576 мм	42 500 ₽
Судовой иллюминатор СИЗ 915х615х10 R=38*	915×615 мм	34 375 ₽
Судовой иллюминатор СИЗ 980х780х6	980×780 мм	Цена по запросу
Судовой иллюминатор СИЗ 1020х900х6	1020×900 мм	13 100 ₽
Судовой иллюминатор СИЗ 1114-1118х814-818х15	11141118×814818 мм	60 000 ₽
Судовой иллюминатор СИЗ 1133х815х12	1133×815 мм	Цена по запросу
Судовой иллюминатор СИЗ 1215-1218х1115-1118х15	12151218×11151118 мм	90 000 ₽
