Секционные распределители — гидроаппаратура. PX 346: секция «Ж» (J) — индекс 12080, отводы A и B M18x1,5 или 3/8", параллельное питание; секция «К» (K) — индекс 12083, A и B M22x1,5 или 1/2", параллельное питание.
Здесь тридцать шесть позиций с кодами производителя.
Что входит в раздел «Секционные распределители»
Перечень позиций с краткими данными.
02Z50-A-ES3-24VDC-G: секций — 2 (по коду 02Z50).
Технические характеристики: Секционные распределители
Параметры серии по каталогу| Характеристика | По каталогу |
|---|
| Группа | Секционные распределители |
| Z50: давление | Максимальное рабочее давление 315 бар |
| PX 346 (РХ 346): расход | Номинальный расход 60 л/мин |
| Масса (Z50) | Масса 1-секционного 2,50 кг, 2-секционного 4,10 кг, 4-секционного 6,90 кг, 5-секционного 8,30 кг |
| Степень защиты (Z50 ES1/ES2/ES3) | Защита IP65 |
| Код: KZ1 / KY1 / KY01 / KZ0 | Рычажный блок: KZ — под рычаг M10 (P40/P80 |
| Z50 | моноблочный распределитель от 1 до 8 секций для систем с открытым и закрытым центром; номинальный расход 50 л/мин; максимальное рабочее давление (параллельная и тандемная схема) 315 бар; максимальное |
| Тип изделий | Гидроаппаратура |
| PX 346 (РХ 346): температура | Температура рабочей жидкости −25…+60 °C |
| Код: позиционер 1 / 8 / 13 / 16 (P40, P80) | 1 — пружинный возврат 1-0-2 |
| PX 346 (РХ 346): давление | Секционный распределитель с ручным управлением: номинальное давление 20 МПа |
| Позиций в группе | 36 |
| Расход (Z50) | Номинальный расход 50 л/мин |
Как выбрать позицию в разделе «Секционные распределители»
Z50: управление ES3 — прямое управление двумя электромагнитами одностороннего действия с пружинным возвратом в нейтраль (ES1/ES2 — один электромагнит); доступно для 1–8 золотников. PX 346 состоит из начальной крышки со встроенным предохранительным клапаном или регулятором потока, комбинации секций одно- и двустороннего действия (максимум 8 шт.) и концевой крышки; обеспечивает параллельное или последовательное распределение. P80 резьбы: код G — P G1/2, A и B G1/2, T G3/4, N G3/4; код M — P M22x1,5, A и B M22x1,5, T M26x1,5, N M26x1,5. Материал уплотнений должен подходить к жидкости и температуре. Если управление электрическое, укажите напряжение и разъём катушки. Основные параметры подбора — расход и давление в линии, где стоит клапан. В коде «золотник K / L (P40)» — K — только при входе давления слева; L — только при входе справа (4-позиционные, с дополнительной позицией). PX346: первая цифра — начальная крышка (табл. 1), после этого буквы секций (табл. 2, до 8 шт.) с кодом центрирования после каждой (табл. 3), последняя цифра — концевая крышка (табл. 4), G/M — серия резьбы, затем код рычага (табл. 5). Пример: PX 346 - 1/K8/K8/K8/K8/K8/1/G/Y — крышка 1, пять секций K с центрированием 8, концевая крышка 1, резьба G, управление Y.
05Z50-AAAAA-ES3-24-VDC-G: секций — 5; управление — ES3, 24 В.
Установка и эксплуатация — Секционные распределители

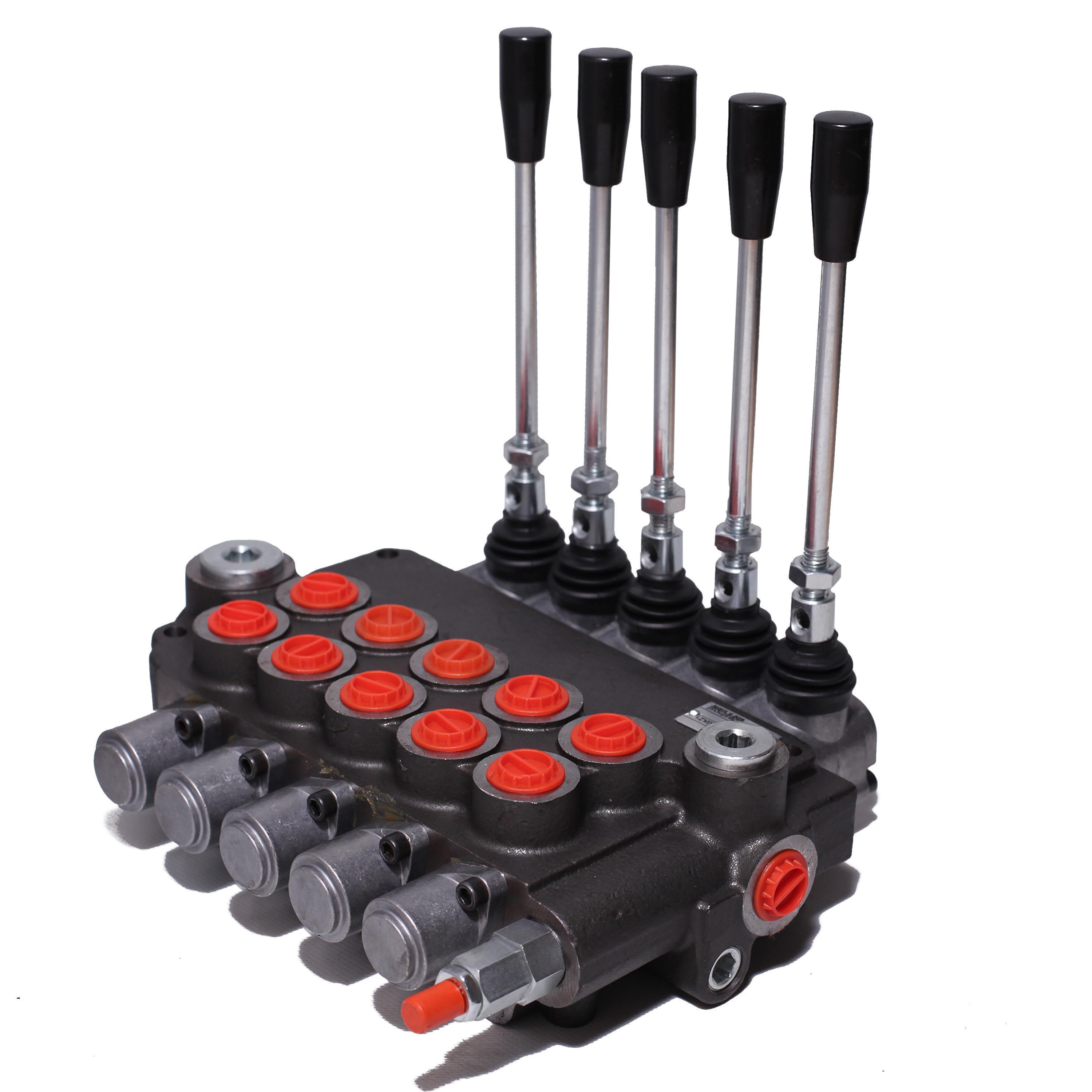

После пуска осмотрите соединения на утечки. P40 (английский лист): номинальное давление 20 МПа, максимальное 31,5 МПа, номинальный и максимальный расход 40 л/мин, противодавление ≤1 МПа, температура −20…+80 °C, вязкость 10–400 мм²/с, фильтрация ≤10 мкм; 1–7 рычагов. Настройку регулируемых клапанов проводят по манометру. Рычаг 3047 для тросового управления P40: ход 13+13 мм, макс. нагрузка 45 кг, передаточное отношение 10:1, без фиксации в нейтрали и без блокировки обратного хода, чёрный, рабочая температура −40…+80 °C. Воздух из линий удаляют до работы под нагрузкой.
