Реле давления FOX
5 разделов
Реле давления FOX подают электрический сигнал, когда давление в системе достигает уставки, — включают или выключают насос, дают разрешение на следующий шаг цикла, сигнализируют о падении давления. FOX выпускает механические реле с поршнем для высоких давлений и с мембраной для низких, а также электронные реле со встроенным датчиком. Раздел реле давления FOX разбит по сериям, потому что серия определяет тип контакта, точность и способ присоединения.
Реле давления FOX: подразделы
- Серия K4 — один контакт НО или НЗ, компактное реле.
- Серия F4 — перекидные контакты, разъём DIN 43650.
- Серия K5 — поршневое, корпус 40×40 мм, монтаж на резьбу или на плиту Cetop.
- Серия F3 — перекидные контакты, нагрузка до 42 В, разъём M12.

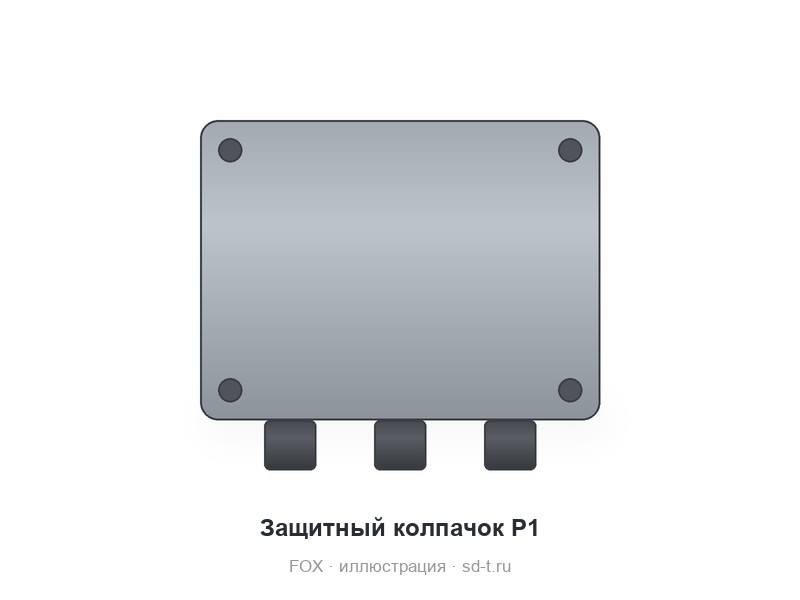

- Другие серии и принадлежности — K3, K51, K7, K9, F5, электронные реле, колпачки и плиты.
Сравнение основных серий
| Серия | Контакт | Точность | Нагрузка |
|---|---|---|---|
| K4 | один, НО или НЗ | ±5 % | 0,5 А при 250 В~ |
| F4 | перекидной | ±4 % | 0,5 А при 250 В~ |
| F3 | перекидной | ±4 % | до 42 В |
| K5 | перекидной | ±2 % | 5 А при 250 В~ |
Мембрана или поршень
Мембрана имеет большую площадь контакта со средой и поэтому чувствительна к малым изменениям давления — её ставят в реле для низких давлений. Поршень с уплотнением рассчитан на высокие давления. Гистерезис у механических реле задан конструкцией: у K4 около 10 % с мембраной и 20 % с поршнем, у F4 — около 10 % и 15 %. Указанное значение относится к середине диапазона, к краям гистерезис может расти. У электронных реле гистерезис настраивает пользователь.
Как выбрать реле давления FOX
Первое — диапазон настройки: уставка должна лежать в середине диапазона, там реле работает лучше всего. Второе — максимальное давление в точке установки, включая пики: у каждого диапазона оно своё. Третье — контакт и нагрузка: если нужно и включить, и выключить цепь, берут перекидной; если ток большой, подходит K5. Четвёртое — электрическое подключение и степень защиты: клеммы Fast-on, разъём DIN 43650 или M12. Если давление нужно не только сравнивать с уставкой, но и видеть, — электронные реле с дисплеем KLV5, FL5, KD5.
Реле давления FOX: материалы и уплотнения
Корпус реле K4, F4, F3 и K3 бывает из оцинкованной стали (без буквы), AISI 316L (X), латуни (L) или никелированной латуни (B). Уплотнение выбирают по среде: без буквы — NBR, V — Viton (FPM/FKM), T — PTFE, E — EPDM, H — HNBR. Контакты стандартно посеребрённые, буква G — позолоченные, для слаботочных цепей контроллеров.
Настройка и монтаж
Все электромеханические реле FOX настраиваемые: вращение винта, кольца или ручки по часовой стрелке поднимает уставку, против — снижает. Точную уставку находят после 3–4 циклов, затем винт фиксируют фиксатором резьбы или краской. При монтаже реле затягивают ключом только за шестигранник или квадрат корпуса. FOX требует ставить в систему манометр и предохранительный клапан, настроенный ниже расчётного давления реле, — это защищает его от гидроударов.
