Расходомер FOX

8 моделей в серии · цены в рублях, поставка по России со склада

Раздел «расходомер FOX» на сайте собирает приборы ZV, которые в каталоге FOX названы реле расхода. Это регулируемые приборы, которые переключают контакт, когда расход через них достигает настроенного значения: подтверждают, что жидкость идёт (например, вода через теплообменник или смазка к узлу), и подают сигнал,…

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Регулируемый расходомер ZV2	Гидрооборудование	11 677 ₽

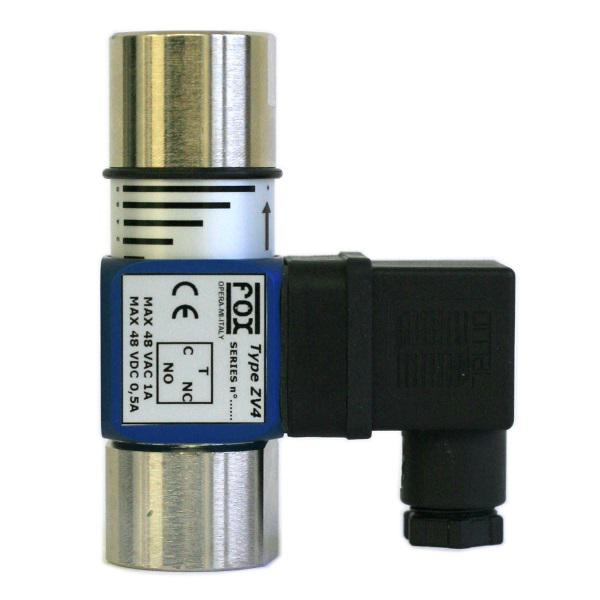

Регулируемый расходомер ZV3X	Гидрооборудование	Цена по запросу
Регулируемый расходомер ZV4	Гидрооборудование	12 963 ₽
Регулируемый расходомер ZV5	Гидрооборудование	Цена по запросу
Регулируемый расходомер ZV6	Гидрооборудование	Цена по запросу
Регулируемый расходомер ZV7	Гидрооборудование	Цена по запросу
Регулируемый расходомер ZV8	Гидрооборудование	Цена по запросу
Регулируемый расходомер ZV10	Гидрооборудование	24 378 ₽

Расходомер FOX: диапазоны ZV

Расходомер FOX: настраиваемый диапазон по воде
Код	л/мин воды	Код	л/мин воды
ZV1	0,2–1	ZV6	6–20
ZV2	0,4–1,6	ZV7	10–40
ZV3	1–4	ZV8	30–90
ZV4	2–8	ZV9	40–110
ZV5	4–15	ZV10	50–130

По воздуху тот же ряд перекрывает от 6–30 до 1500–3900 нл/мин. В разделе есть ZV2, ZV3X (корпус AISI 316L), ZV4, ZV5, ZV6, ZV7, ZV8 и ZV10.

Как выбрать прибор из раздела «расходомер FOX»

Нужное значение срабатывания должно лежать внутри диапазона прибора, лучше ближе к его середине. Если контролируется минимальный расход, например охлаждающей воды через теплообменник, уставку берут ниже рабочего расхода с запасом, чтобы прибор не срабатывал при обычных колебаниях. Затем — присоединение по трубе (от 1/2" до 1" BSP) и материал корпуса: латунь подходит для воды и масла, AISI 316L — для агрессивных сред и пищевых линий.

Реле расхода и расходомер

Название раздела «расходомер FOX» сложилось на сайте, но важно понимать разницу: ZV не измеряет расход с выводом числа, а сравнивает его с уставкой и переключает контакт. Для гидросистемы это часто и нужно — сигнал «поток есть / потока нет» для блокировки пуска или аварийной остановки. Если требуется значение расхода в контроллере, нужен измерительный прибор другого типа.

Где ставят реле расхода

Контур охлаждения: прибор на водяной линии теплообменника подтверждает, что вода идёт, и блокирует работу при её отсутствии. Централизованная смазка: прибор показывает, что смазка дошла до узла. Промывочные и испытательные стенды: контроль минимального расхода через испытуемый узел. Во всех этих случаях раздел «расходомер FOX» даёт простой сигнал «есть поток — нет потока» без сложной электроники.

Монтаж

Прибор ставят в линию по стрелке направления потока, на прямом участке, вдали от кранов и колен, которые закручивают поток. Затягивают ключом за корпус, не за электрическую часть. Настройку проверяют на работающей системе: плавно снижают расход и смотрят, при каком значении срабатывает контакт.
