Предохранительные клапаны LuEn — клапаны компании LuEn Valves, которая входит в ту же группу, что и итальянский производитель гидрокомпонентов OMT, и выпускает для неё клапаны. В разделе четыре позиции разных размеров присоединения. Предохранительный клапан ограничивает давление в линии: когда давление поднимается до настройки, клапан открывается и сбрасывает поток, защищая насос, рукава и исполнительные механизмы от перегрузки.
Предохранительные клапаны LuEn: позиции раздела

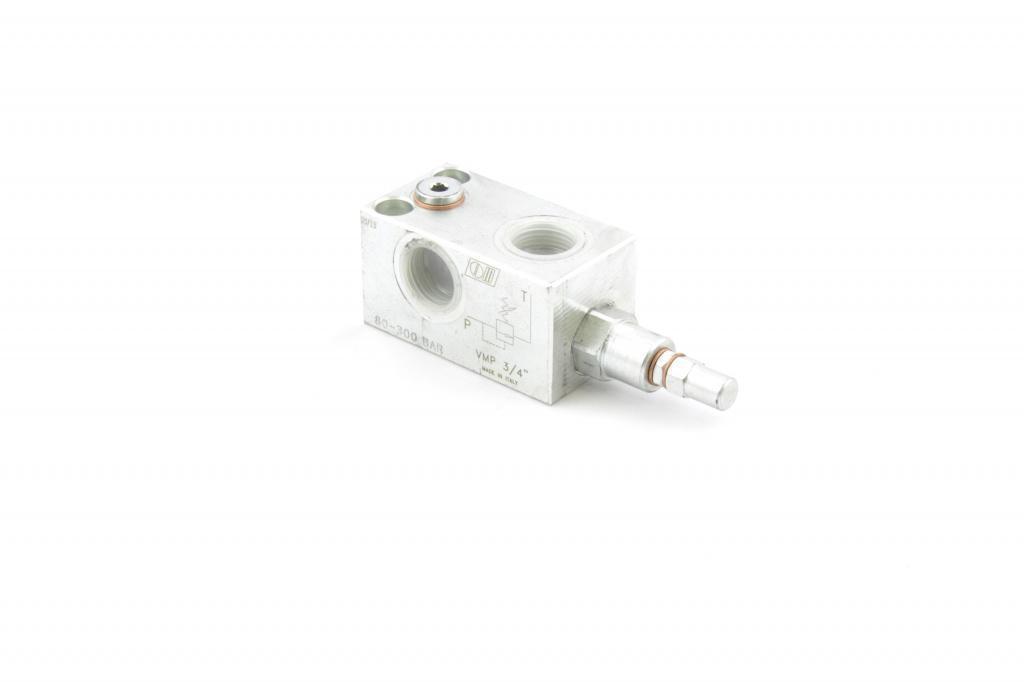

Каталожный лист серии VMP LuEn в открытых источниках не найден, поэтому части обозначений (A, VMP, IN, PIB, LL, SP, Y) мы не толкуем. Размер присоединения указан в наименовании каждой позиции, остальные данные — диапазон настройки, расход, материал уплотнений — подтверждаем по заявке.
Как подобрать предохранительные клапаны LuEn
Предохранительный клапан выбирают по трём параметрам. Давление настройки должно быть выше рабочего давления системы, но ниже допустимого давления самого слабого элемента — насоса, рукава, аккумулятора. Пропускная способность должна позволять сбросить весь поток насоса без чрезмерного роста давления. Присоединение — по месту установки. В заявке укажите полный код клапана, рабочую среду, давление и расход насоса — так мы подтвердим, подходит ли выбранная позиция.
Где ставят предохранительные клапаны LuEn
Чаще всего — в напорной линии сразу после насоса, до распределителей: так клапан защищает весь контур. Дополнительные клапаны ставят на отдельные ветви, где давление должно быть ниже общего, и на линии исполнительных механизмов, которые могут получить пик давления от внешней нагрузки. Слив клапана выводят в бак отдельной линией, с минимальным сопротивлением.
Настройка
Настройку проверяют по манометру: плавно нагружают систему и фиксируют давление, при котором клапан начинает сбрасывать поток. После настройки регулировочный элемент фиксируют, чтобы её не сбили при обслуживании. Если клапан ставится вместо старого, полезно сравнить коды целиком — похожие позиции серии отличаются частями обозначения.
Что указать в заявке
Чтобы подобрать предохранительные клапаны LuEn без ошибки, пришлите полный код с таблички или из спецификации, рабочую жидкость, максимальное давление системы, расход насоса и требуемое давление настройки. Если клапан меняется на работающей машине, укажите, как он установлен — в линию или на корпус, — и где выведен слив.
Рядом в разделе OMT
В том же разделе OMT — монтажные плиты CETOP, фильтры и теплообменники. Для пакетов на плитах ISO 4401 предохранительные функции часто решают модульными клапанами; предохранительные клапаны LuEn трубного исполнения удобны там, где плиты нет и клапан ставят прямо в линию.
