Пневмоударники

Пневмоударники CIR — погружные ударные механизмы низкого давления для бурения скважин продувкой сжатым воздухом от компрессора. Ударник опускается в скважину вслед за коронкой, вращение передают буровые штанги, а отработанный воздух выносит шлам. Энергия удара не теряется в штангах с ростом глубины. Пневмоударники применяют для скважин на воду, анкерных и взрывных скважин, укрепления склонов и геотермальных скважин.

Что входит в раздел «Пневмоударники»

Коронки под хвостовик каждого ударника, долота и узлы буровых установок собраны в разделе Буровое оборудование.

Технические характеристики пневмоударников KQ

Как выбрать пневмоударники

Пневмоударники подбирают по диаметру скважины и компрессору. Типоразмер ударника задаёт хвостовик коронки: под CIR90 идут коронки 90–120 мм, под CIR110 — 110–150 мм. Расход воздуха компрессора должен покрывать расход ударника, а давление — лежать в его диапазоне. KQ-4M относится к среднему давлению 10–13 бар, остальные модели серии CIR — к низкому, до 1,0 МПа. Хвостовик CIR не взаимозаменяем с DHD, QL, SD, Mission, COP и Numa.

Устройство и эксплуатация

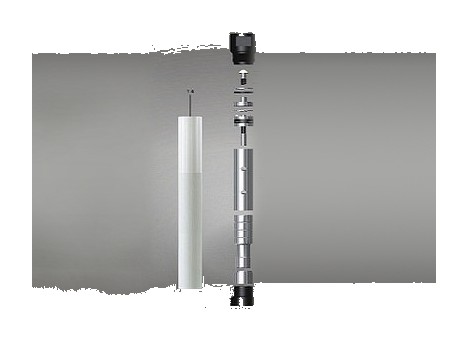

Серия CIR — клапанные пневмоударники со стальным клапаном. Поршень бьёт непосредственно по хвостовику коронки; соединение с коронкой шлицевое, с фиксацией стопорным кольцом. Встроенный обратный клапан не пускает воду и шлам внутрь ударника при замене штанг и позволяет бурить под водой. Частота вращения при бурении — 25–50 об/мин для CIR110A, 20–30 об/мин для CIR-150A.

Пневмоударники разных изготовителей с одним хвостовиком близки по размерам, но не одинаковы: у CIR110 длина у разных заводов 838–840 мм, масса — от 30 до 36 кг. При замене ударника сверяют присоединительную резьбу к штангам: у KQ90A — F48×10 PIN, у KQ110B и KQ130B — API 2 3/8 REG BOX (муфта), у KQ150B — F70×10 BOX. Пневмоударники поставляем в сборе, а также поршни, клапаны, шлицевые втулки и корпуса.
