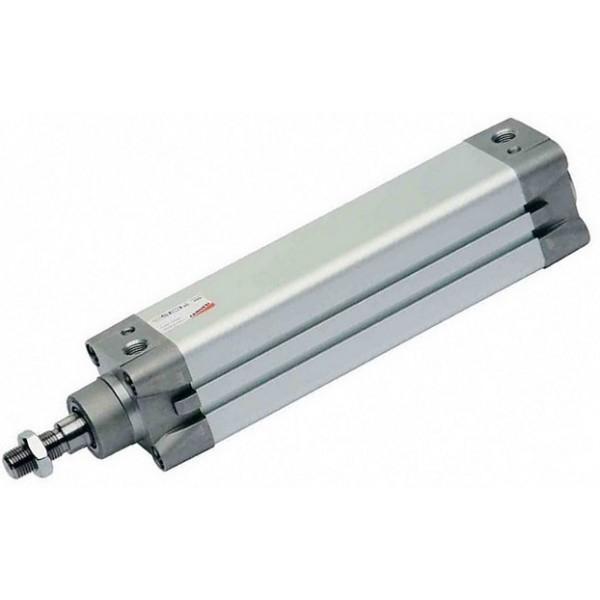

Пневмоцилиндры Camozzi серия 61
2 разделов
Пневмоцилиндры Camozzi серия 61 — профильные цилиндры Camozzi по ISO 15552 с гладким корпусом: шпильки спрятаны внутри профиля.
Гладкий профиль со спрятанными шпильками облегчает мойку — серию применяют и в пищевой промышленности. Camozzi выпускает пневматическое оборудование; изделия каталога предназначены для промышленного применения. Внутри два подраздела, чтобы быстрее найти нужный код. Позиций в группе: 61: Ø32, Ø40, ход от 10 до 2000 мм.
Что есть в разделе «Пневмоцилиндры Camozzi серия 61»
Раздел разбит на подразделы; в каждом — позиции одного диаметра или исполнения.
| Подраздел | Что внутри |
|---|---|
| Пневмоцилиндры Camozzi серии 61, Ø поршня 32 мм | тридцать одна позиция; Ø32; двустороннее, торможение в обе стороны; одностороннее, с пружинным возвратом |
| Пневмоцилиндры Camozzi серии 61, Ø поршня 40 мм | тридцать кодов; Ø40; двустороннее, торможение в обе стороны; одностороннее, с пружинным возвратом |
Исполнения по действию: двустороннее, торможение в обе стороны; одностороннее, с пружинным возвратом. Ход в обозначении заказа записан последними цифрами, мм. В подразделе «Пневмоцилиндры Camozzi серии 61, Ø поршня 40 мм» — тридцать кодов, исполнения: двустороннее, торможение в обе стороны; одностороннее, с пружинным возвратом.
Технические характеристики раздела «Пневмоцилиндры Camozzi серия 61»
| Показатель | Значение |
|---|---|
| Линейка | серия 61, Camozzi |
| Рабочая температура | 0…+80 °C |
| Ø40 — порт / резьба / шток | порт G1/4, резьба M12x1,25, шток Ø16 |
| Датчики положения | датчики в двух T-образных пазах на трёх сторонах профиля |
| Материалы деталей | шток AISI 420B, манжета штока — полиуретан, гайки и шпильки оцинкованные |
| Диаметры серии | Ø32–125 мм |
| Ø32: присоединение и шток | порт G1/8, резьба M10x1,25, шток Ø12 |
По таблице Camozzi при 6 бар цилиндр выдвигает: Ø32 — 425,8 Н, Ø40 — 665,4 Н, при 10 бар — 709,7 Н, 1108,9 Н соответственно.
Пневмоцилиндры Camozzi серия 61: как выбрать
Диаметр подбирают по усилию: площадь поршня Ø32 — 8,04 см², при 6 бар это 425,8 Н на выдвижение.
«Пневмоцилиндры Camozzi серии 61, Ø поршня 32 мм»: тридцать одна позиция, Ø 32 мм; двустороннее, торможение в обе стороны; одностороннее, с пружинным возвратом.
Расход воздуха Ø32 при 6 бар — 0,056 Нл на каждые 10 мм прямого хода. Расход воздуха при 6 бар на каждые 10 мм хода: Ø32 — 0,056 Нл на прямом ходе. Усилия в таблице Camozzi рассчитаны как π·D²/4·P·η·10 для выдвижения и π·(D²−d²)/4·P·η·10 для втягивания. У Ø32 теоретическое усилие — 425,8 Н (6 бар) и 709,7 Н (10 бар). У Ø40 теоретическое усилие — 665,4 Н (6 бар) и 1108,9 Н (10 бар). Втягивание Ø32 (шток 12 мм) — 365,9 Н при 6 бар.
Установка и эксплуатация — Пневмоцилиндры Camozzi серия 61
Есть исполнения с низким трением (от 0,1 бар) и низкотемпературные — до −40 °C и −50 °C. Крепёж и присоединительные элементы — отдельными позициями: GY, U, S, R, GKF, GA, ZC, C+L+S, D-E, центральная подвеска F, лапы B, цапфы H, C, C-H, вилка G, задняя подвеска L, кронштейн BF. Все цифры раздела — из каталогов производителя. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Если шильдик не читается, направьте фото изделия и основные размеры — подберём по таблицам производителя. Одностороннее исполнение (код 1) — Ø32–100, стандартные ходы 25, 50 и 75 мм. Скорость штока без нагрузки — 10–1000 мм/с. Смазанный однажды цилиндр дальше работает только со смазкой маслом ISO VG32. Ремкомплекты — K02-60-32, K02-60-40 и далее по диаметру.
