Пневмоцилиндры Camozzi серия 47
3 разделов

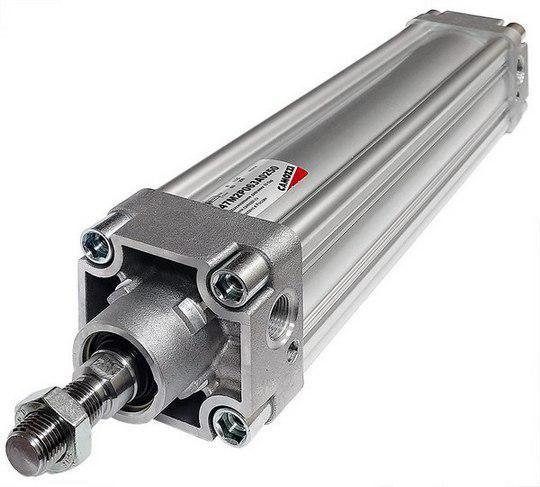

Пневмоцилиндры Camozzi серия 47 — профильные цилиндры Camozzi серии 47 по ISO 15552 с двумя пазами под датчики.
Camozzi выпускает пневматическое оборудование; изделия каталога предназначены для промышленного применения. Раздел делится на три подраздела — по диаметру или исполнению. Есть исполнения тандем (N), оппозитное (N, NS) и мультипозиционное (MP).
Пневмоцилиндры Camozzi серия 47 — что в разделе
Раздел разбит на подразделы; в каждом — позиции одного диаметра или исполнения.
| Подраздел | Что внутри |
|---|---|
| Пневмоцилиндры Camozzi серии 47, Ø поршня 32 мм | двадцать две позиции; Ø32; двустороннее, торможение в обе стороны |
| Пневмоцилиндры Camozzi серии 47, Ø поршня 40 мм | тридцать одна позиция; Ø40; двустороннее, торможение в обе стороны |
| Пневмоцилиндры Camozzi серии 47, Ø поршня 50 мм | тридцать позиций; Ø50; двустороннее, торможение в обе стороны |
Каталог серии 47 версии 9.1 знает только Ø50, 63, 80 и 100 мм; позиции Ø32 и Ø40 сверяйте с Camozzi при заказе. Последние цифры кода — ход поршня в миллиметрах. Действие у всех кодов одно: двустороннее, торможение в обе стороны. «Пневмоцилиндры Camozzi серии 47, Ø поршня 40 мм»: тридцать одна позиция, Ø 40 мм; двустороннее, торможение в обе стороны. «Пневмоцилиндры Camozzi серии 47, Ø поршня 50 мм»: тридцать кодов, Ø 50 мм; двустороннее, торможение в обе стороны.
Пневмоцилиндры Camozzi серия 47 — технические характеристики
| Параметр | Данные |
|---|---|
| Тип | серия 47, Camozzi |
| Среда | фильтр 25 мкм на входе, класс [7:8:4] |
| Материалы деталей | шток AISI 420B, шпильки и гайки оцинкованные (P) |
| Давление | 1–10 бар |
| Ход по каталогу | 10–2700 мм |
| Ø50: присоединение и шток | порт G1/4, резьба M16x1,5, шток Ø20 |
| Исполнение | профильный цилиндр ISO 15552, двустороннего действия, магнитный |
| Диаметры серии | Ø50, 63, 80, 100 мм (каталог версии 9.1) |
По таблице Camozzi при 6 бар цилиндр выдвигает: Ø32 — 425,8 Н, Ø40 — 665,4 Н, Ø50 — 1039,6 Н, при 10 бар — 709,7 Н, 1108,9 Н, 1732,7 Н соответственно.
Пневмоцилиндры Camozzi серия 47: как выбрать
Табличные усилия рассчитаны по формуле π·D²/4·P·η, поэтому запас на трение и ускорение закладывают отдельно. Диаметр подбирают по усилию: площадь поршня Ø32 — 8,04 см², при 6 бар это 425,8 Н на выдвижение. Схема обозначения: 47 + M + цифра действия + P, R или U (материал шпилек) + диаметр + крепление + ход четырьмя цифрами. На втягивании усилие меньше — Ø50: 873,3 Н при 6 бар (шток 20 мм).
В подразделе «Пневмоцилиндры Camozzi серии 47, Ø поршня 32 мм» — двадцать две позиции, исполнения: двустороннее, торможение в обе стороны.
На 10 мм хода Ø32 тратит 0,056 Нл воздуха (6 бар, прямой ход). Расчётное усилие Ø50: 1732,7 Н при 10 бар, 1039,6 Н при 6 бар. На обратном ходе Ø32 развивает 365,9 Н при 6 бар, шток 12 мм. Расход воздуха Ø40 при 6 бар — 0,088 Нл на каждые 10 мм прямого хода. Расход воздуха Ø50 при 6 бар — 0,137 Нл на каждые 10 мм прямого хода. Усилия в таблице Camozzi рассчитаны как π·D²/4·P·η·10 для выдвижения и π·(D²−d²)/4·P·η·10 для втягивания. Нужный ход сверяют с диапазоном серии и с местом под цилиндр. Для Ø32 таблица Camozzi даёт 425,8 Н при 6 бар; площадь — 8,04 см².
Пневмоцилиндры Camozzi серия 47: установка и эксплуатация
Все цифры раздела — из каталогов производителя. Если воздух однажды начали смазывать, рекомендуют масло ISO VG32 и смазку больше не прерывать. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Нет таблички — пришлите фото и размеры, сверим по каталогу. Сверяйте код целиком — одна буква в обозначении меняет исполнение.
