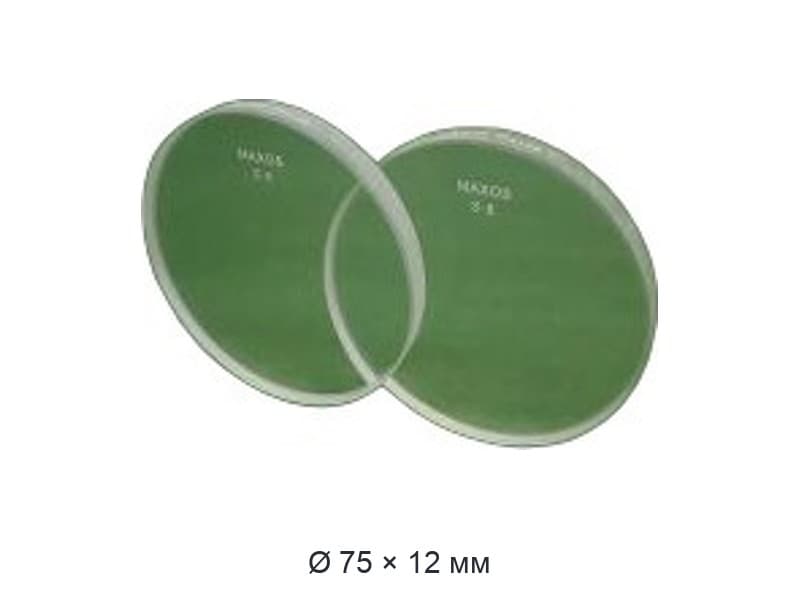

Стекло смотровое DIN 7080 Ø75х12, 16 кгс/см2
Смотровое стекло Ø75×12 мм для контроля уровня и визуального наблюдения.
- Диаметр
- 75 мм
- Толщина
- 12 мм
Стекло DIN 7080 75х12 — круглое смотровое стекло наружным диаметром 75 мм и толщиной 12 мм, по наименованию рассчитанное на 16 кгс/см². Его ставят в смотровое окно или фонарь, когда посадка выполнена именно под диск 75х12. Других толщин этого диаметра в каталоге нет.
Как подобрать стекло DIN 7080 75х12
У стекла 75х12 наружный диаметр 75 мм и толщина 12 мм — диск средней толщины для своего диаметра. Цифра 16 в наименовании — допустимое давление в кгс/см² для этого размера; при той же толщине больший диаметр держит меньше. Сосед с толщиной 12 мм — Ø80х12, 16 кгс/см². Толщина та же, диаметр меньше — стекло Ø70х12 на 16 кгс/см². Рядом в ряду — DIN 7080 Ø70х15.
Сравнение по давлению: при той же толщине 12 мм диаметр 70 мм рассчитан на 16 кгс/см²; размер 70х15 рассчитан на 25 кгс/см²; размер 80х10 рассчитан на 10 кгс/см²; диаметр 80 мм при толщине 12 мм — 16 кгс/см². Значения взяты из наименований каталога.
| Параметр | Значение |
|---|---|
| Материал | термически закалённое боросиликатное стекло |
| Диаметр | 75 мм |
| Толщина | 12 мм |
| Давление по наименованию | 16 кгс/см² |
| Допуск по диаметру | ±0,5 мм |
| Допуск по толщине | от +0,50 до −0,25 мм |
| Стандарт | DIN 7080 |
Назначение смотрового стекла
Задача смотрового стекла — визуальный контроль: оператор видит среду прямо через стенку аппарата, без отбора пробы и остановки процесса. DIN 7080 описывает круглые стёкла из термически закалённого боросиликатного стекла для работы под давлением, и стекло DIN 7080 75х12 относится именно к этому ряду. Применяют такие стёкла на химических, пищевых и нефтеперерабатывающих производствах и в других отраслях.
Стекло DIN 7080 75х12 или стекло по ГОСТ
По размерам с ним совпадает тип Б 75х12. Однако у типа Б по ГОСТ 21836-88 давление единое для всего ряда — 0,6 МПа, предел — +200 °C; у DIN 7080 так не бывает: толщина и диаметр задают давление. Незакалённый вариант того же размера — тип А 75х12. Он отличается отсутствием термической закалки, на которой строится работа стандартного диска под давлением.
Свойства материала
Почему боросиликатное стекло, а не обычное: у него низкое тепловое расширение. У SUPRAX 8488 (данные MAXOS) коэффициент расширения — 4,3·10⁻⁶ K⁻¹, теплопроводность при 90 °C — 1,2 Вт/(м·К). Термическая закалка по DIN 7080 добавляет предварительное напряжение, и в сумме стекло хорошо переносит резкие перепады температуры.
Подбор на замену
Если старое стекло без маркировки, измерьте его: диаметр по наружному краю и толщину. Для этой позиции должны получиться 75 мм и 12 мм с учётом допусков DIN 7080. Давление определите по документации аппарата — стекло подбирают так, чтобы его значение было не ниже рабочего.
Как ставят стекло DIN 7080 75х12
Обозначение в каталоге уже содержит всё для подбора: в «Стекло смотровое DIN 7080 Ø100х15, 16 кгс/см²» первое число — диаметр, второе — толщина, третье — допустимое давление. По этим величинам стекло сверяют с оправой. Совпали диаметр и толщина — стекло другого производителя по DIN 7080 встанет на ту же посадку.
