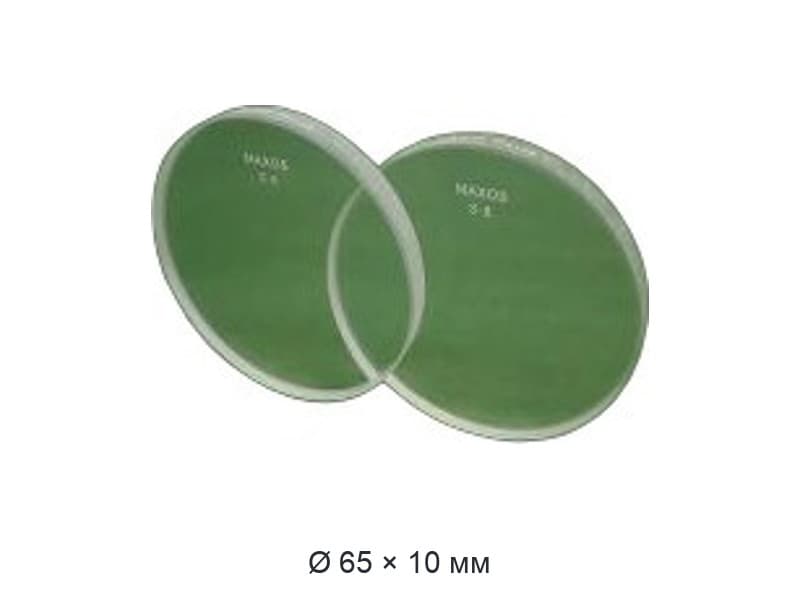

Стекло смотровое DIN 7080 Ø65х10, 12 кгс/см2
Смотровое стекло Ø65×10 мм для контроля уровня и визуального наблюдения.
- Диаметр
- 65 мм
- Толщина
- 10 мм
Другие размеры серии — во вкладке «Модели серии (24)» ниже.
Круглый диск 65х10 по немецкому стандарту — стекло DIN 7080 65х10 — закрывает смотровое окно аппарата и держит давление среды. Для этого сочетания диаметра и толщины в наименовании стоит 12 кгс/см². Из 2 толщин этого диаметра в каталоге она самая тонкая.
Заказ стекла 65х10
В заявке на стекло DIN 7080 65х10 укажите наружный диаметр 65 мм, толщину 10 мм и рабочее давление аппарата. Если старое стекло тоже было по DIN 7080, этого достаточно: стёкла разных производителей взаимозаменяемы по посадочным размерам. Добавьте количество — и мы ответим по сроку поставки.
Диаметр 65 мм, толщина 10 мм
Стекло DIN 7080 65х10 имеет наружный диаметр 65 мм и толщину 10 мм — это диск средней толщины для своего диаметра. По наименованию размер рассчитан на 12 кгс/см². У DIN 7080 давление не общее для ряда, а своё у каждого сочетания диаметра и толщины. Ближайшая позиция с другим диаметром и толщиной — DIN 7080 Ø70х15. Можно сравнить и с стекло Ø63х15 на 40 кгс/см². Того же диаметра, но толще — Ø65х15, 40 кгс/см².
Сравнение по давлению: размер 63х15 рассчитан на 40 кгс/см²; переход на толщину 15 мм при диаметре 65 мм — это 40 кгс/см² против 12; размер 70х12 рассчитан на 16 кгс/см²; размер 70х15 рассчитан на 25 кгс/см². Поэтому толщину при замене не меняйте без сверки с документацией аппарата.
| Параметр | Значение |
|---|---|
| Диаметр | 65 мм |
| Толщина | 10 мм |
| Давление по наименованию | 12 кгс/см² |
| Материал | термически закалённое боросиликатное стекло |
| Допуск по диаметру | ±0,5 мм |
| Допуск по толщине | от +0,50 до −0,25 мм |
| Стандарт | DIN 7080 |
Где работает стекло DIN 7080 65х10
Смотровые стёкла DIN 7080 закрывают окна аппаратов, через которые наблюдают за средой под давлением. Ограничения в области низких температур стандарт для них не вводит. Стекло DIN 7080 65х10 подходит для окон и фонарей пищевых, химических, нефтеперерабатывающих и других производств, где процесс нужно видеть постоянно, а не только при вскрытии аппарата.
Другие типы стекла 65х10
Тот же размер есть по ГОСТ 21836-88 — тип Б 65х10. У типа Б одно рабочее давление 0,6 МПа для всех диаметров и предел +200 °C, а у DIN 7080 давление задано диаметром и толщиной. Незакалённый вариант того же размера — тип А 65х10. Он отличается отсутствием термической закалки, на которой строится работа стандартного диска под давлением. Кварцевое стекло тех же диаметра и толщины — кварцевое стекло тип Г 65х10. Это другой материал, его характеристики сверяйте по его странице, а не по данным DIN 7080.
Почему закалённое боросиликатное стекло
Что даёт закалка. Стекло DIN 7080 предварительно напряжено термически, поэтому работает под давлением; боросиликатный состав с низким тепловым расширением (у SUPRAX 8488 — 4,3·10⁻⁶ K⁻¹ по данным MAXOS) снижает напряжения при резком нагреве и охлаждении. Плотность того же стекла при 25 °C — 2,3 г/см³, показатель преломления nd — 1,484.
Монтаж и эксплуатация
Стекло ставят в окно или смотровой фонарь — по DIN 28120 или DIN 28121 — на уплотнение по краю. Подбор ведут по наружному диаметру, толщине и давлению: смотровой диаметр зависит от оправы и всегда меньше наружного. Нестандартный размер возможен: у MAXOS — диаметром от 30 до 265 мм и толщиной от 10 до 30 мм по запросу.
