Стекло смотровое DIN 7080 Ø63х10, 16 кгс/см2

Когда в оправе стоит стекло диаметром 63 мм и толщиной 10 мм, замена ему — стекло DIN 7080 63х10. По наименованию оно рассчитано на 16 кгс/см². Этот диаметр представлен 4 толщинами, и 10 мм — промежуточная.

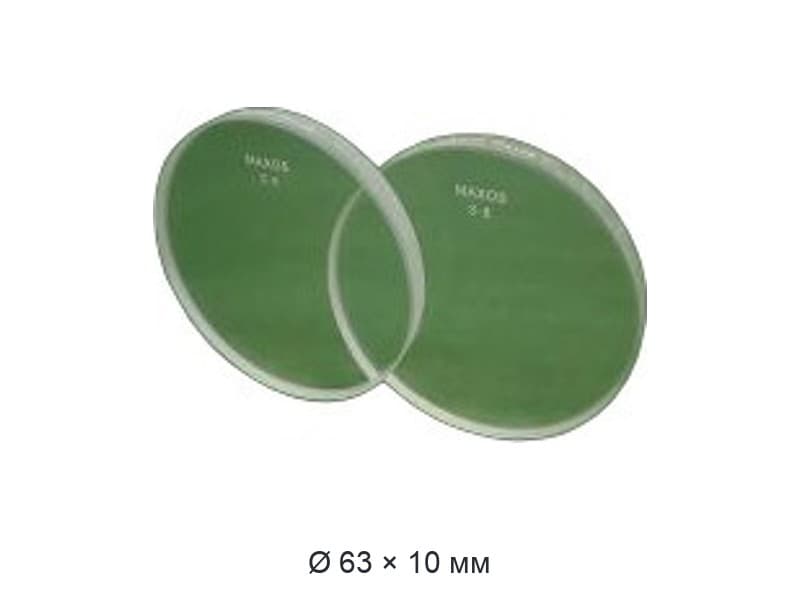

Диаметр 63 мм, толщина 10 мм

Наружный диаметр — 63 мм, толщина — 10 мм; по соотношению это диск средней толщины для своего диаметра. Для 63х10 в наименовании указано 16 кгс/см²; подбирайте стекло так, чтобы это значение покрывало рабочее давление аппарата. DIN 7080 Ø63х12 — тот же диаметр, другая толщина. Если нужна толщина 15 мм при том же диаметре, смотрите DIN 7080 Ø63х15. Сосед с толщиной 10 мм — стекло Ø65х10 на 12 кгс/см².

Как меняется давление по соседним размерам: переход на толщину 12 мм при диаметре 63 мм — это 25 кгс/см² против 16; у варианта 63х15 в наименовании 40 кгс/см²; диаметр 65 мм при толщине 10 мм — 12 кгс/см²; у размера 65х15 — 40 кгс/см². Значения взяты из наименований каталога.

Для чего нужно смотровое стекло DIN 7080

Круглые стёкла DIN 7080 не стоит путать с длинными стёклами указателей уровня: прямоугольные стёкла описывает отдельный стандарт — DIN 7081. Стекло DIN 7080 63х10 — диск, его ставят в круглое смотровое окно или фонарь и через него наблюдают за средой в аппарате. Такие узлы работают в химической, пищевой, нефтеперерабатывающей и других отраслях.

Что выбрать: DIN 7080 или ГОСТ

Ближайшая альтернатива — тип Б 63х10. Выбор между ними делают по документации аппарата: тип Б рассчитан на 0,6 МПа и +200 °C при любом диаметре, у стекла DIN 7080 давление зависит от размера. Есть и незакалённое стекло тип А 63х10, но оно не закалено, а стандарт DIN 7080 описывает только закалённые стёкла. Кварцевый двойник по размерам — тип Г 63х10; выбирайте его по характеристикам, указанным в его карточке.

Свойства материала

Механические свойства боросиликатного стекла SUPRAX 8488 по данным MAXOS: модуль упругости 67·10³ Н/мм², коэффициент Пуассона 0,20. Тепловые: коэффициент расширения 4,3·10⁻⁶ K⁻¹, теплопроводность при 90 °C — 1,2 Вт/(м·К). Закалка по DIN 7080 переводит такое стекло в предварительно напряжённое состояние, рассчитанное на давление.

Подбор: короткая инструкция

Стекло DIN 7080 в каталоге названо по схеме «диаметр × толщина, давление». Для заявки этого достаточно: 63х10 однозначно задаёт посадку, а давление показывает, на что рассчитан диск. Если нужен нестандартный размер, укажите его — такие стёкла делают по запросу. Перед заявкой ещё раз сверьте, что стекло DIN 7080 63х10 совпадает со старым стеклом по диаметру и толщине.
