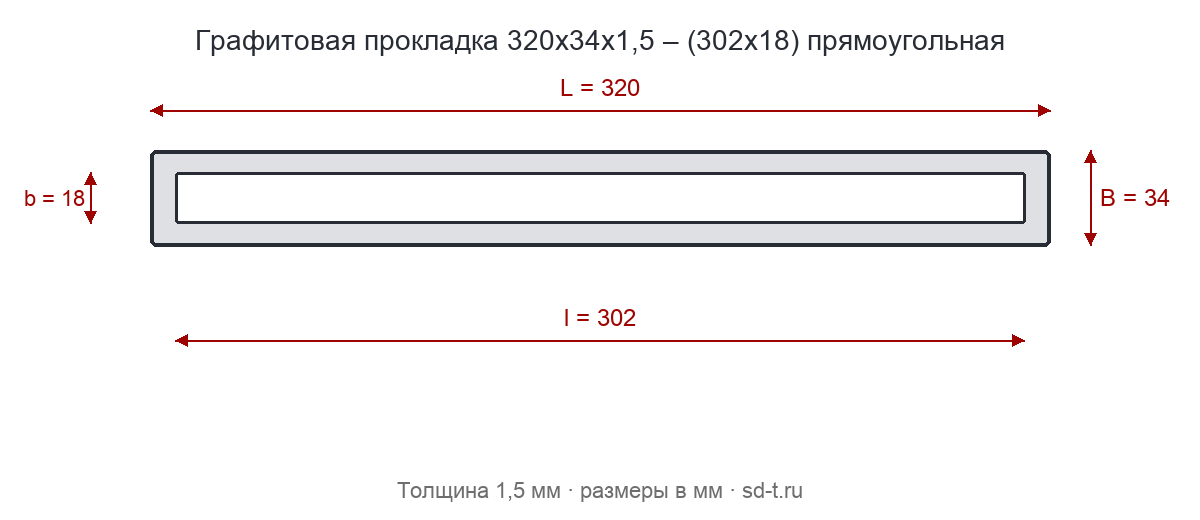

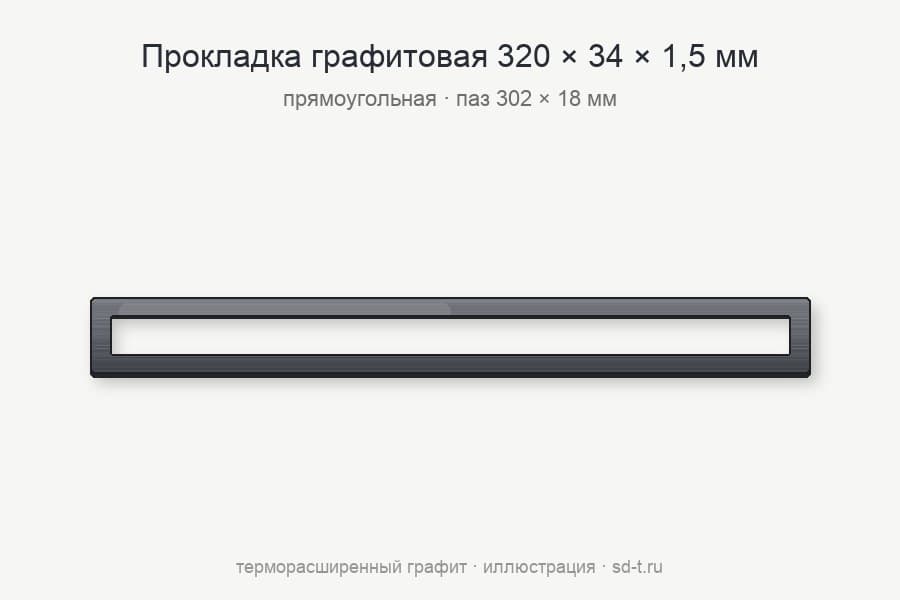

Графитовая прокладка 320х34х1,5 – (302х18) прямоугольная

Если в спецификации на ремонт указателя уровня записано стекло № 8 и прямоугольное гнездо корпуса, в неё же нужно внести и уплотнение — прокладка графитовая 320х34 прямоугольная с окном 302х18 мм.

Что писать в заявке

Чтобы снабжение не гадало, укажите пять параметров: длину, ширину, толщину, паз и форму. Для этой позиции строка выглядит так: графитовая прокладка 320х34х1,5, паз 302х18, прямоугольная. Если важен вариант листа — добавьте «неармированная» или «армированная нержавеющей фольгой» с уточнением, перфорированной или гладкой.

Стёкла номера 8 и их отличия

Прокладка одна, а стёкол под неё в каталоге четыре. Сведём их в таблицу:

Отечественные стёкла выпускают по ГОСТ 1663-81, импортные — как правило, по DIN 7081: ширина 34 мм там соответствует типу B, толщина 17 мм. Для уплотнения это означает одно: прокладка графитовая 320х34 подходит к любому стеклу из таблицы.

Когда в пакет добавляют слюду

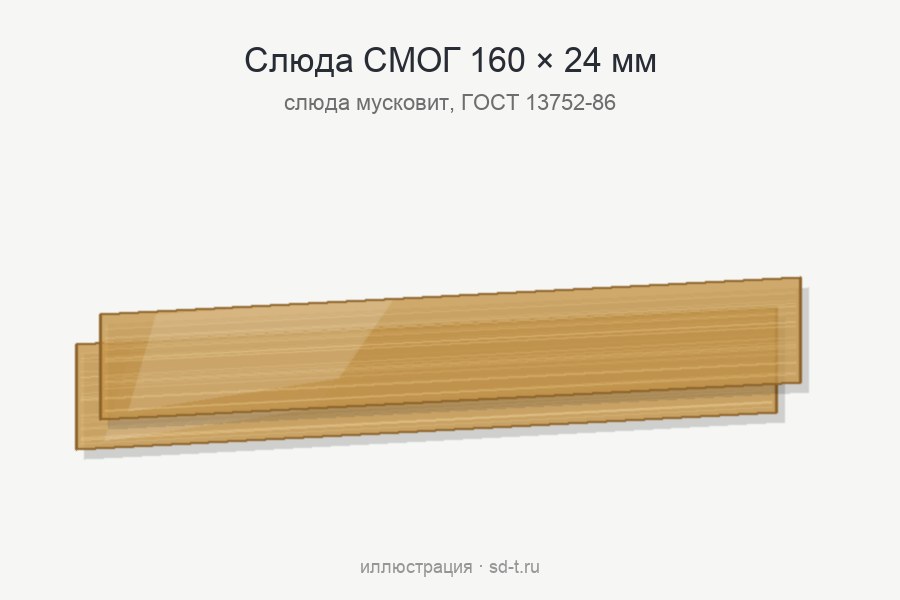

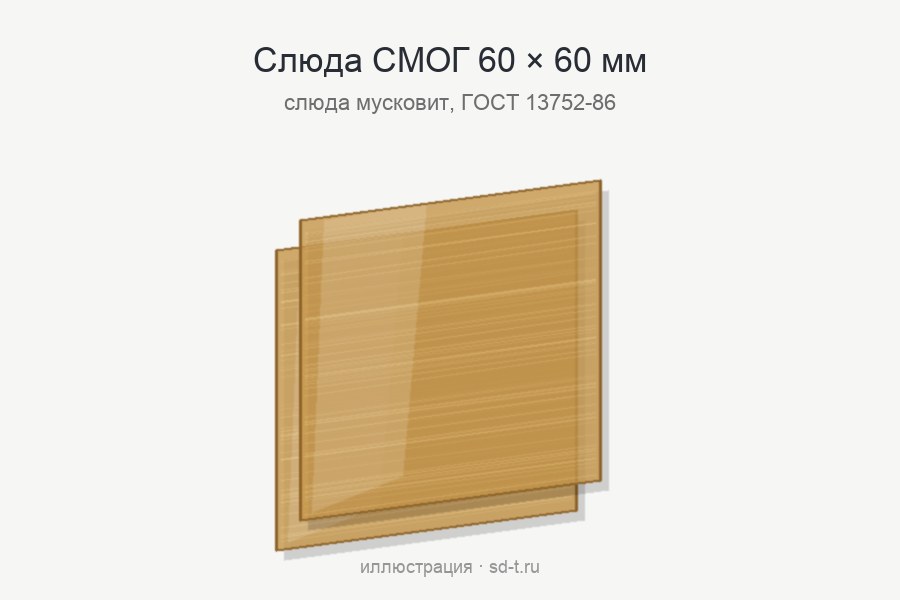

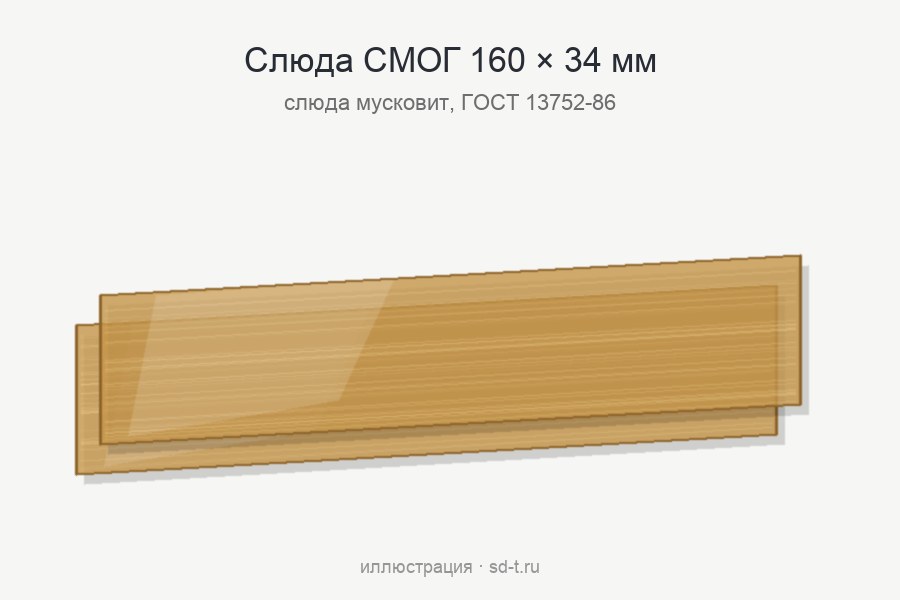

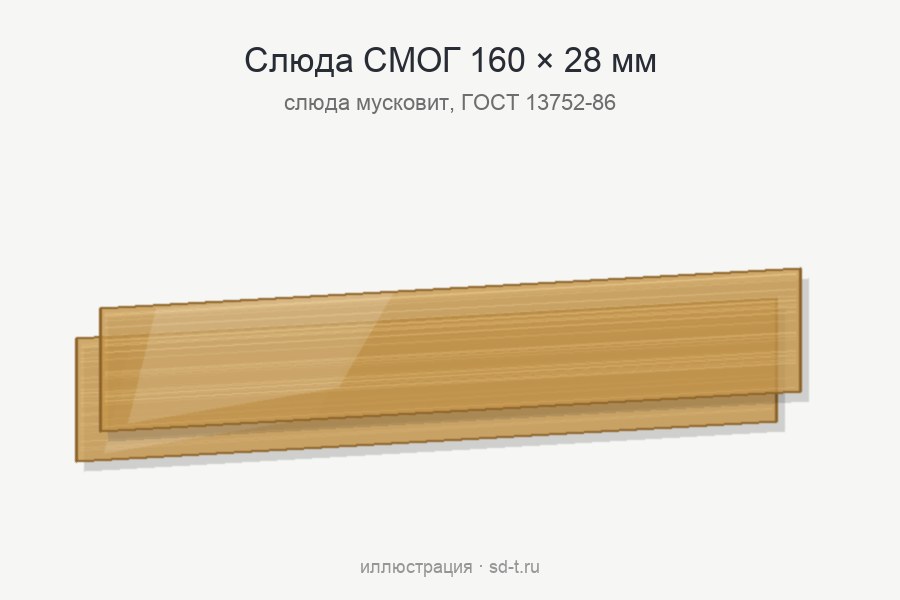

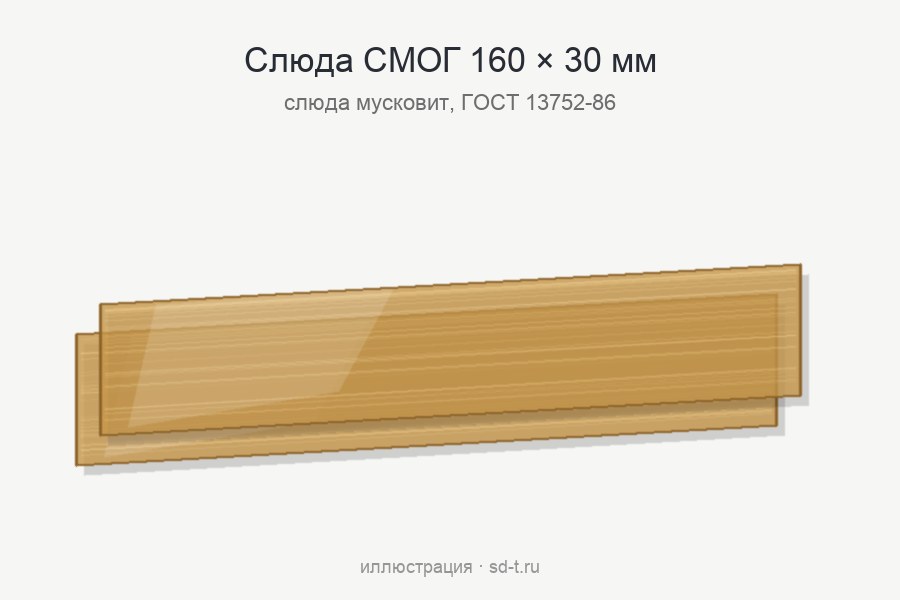

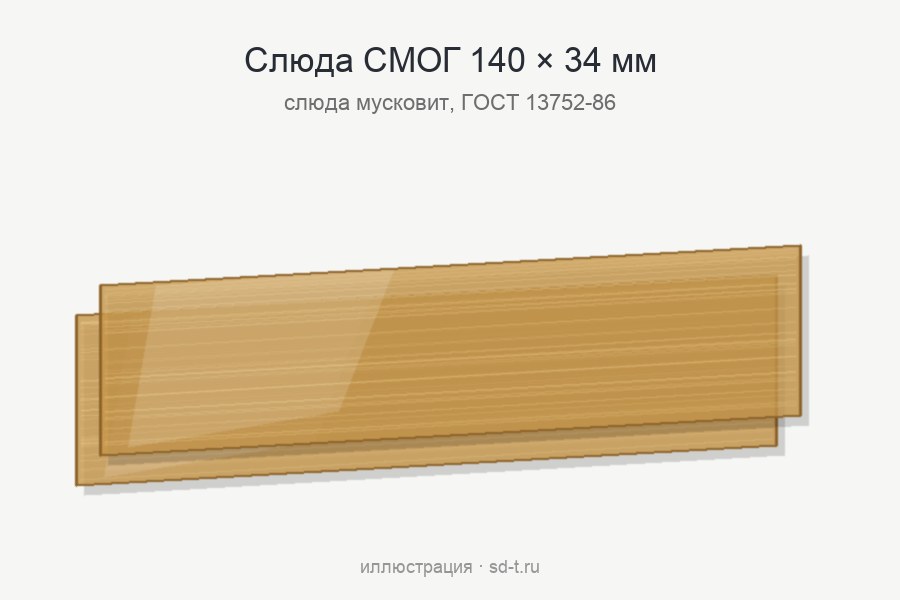

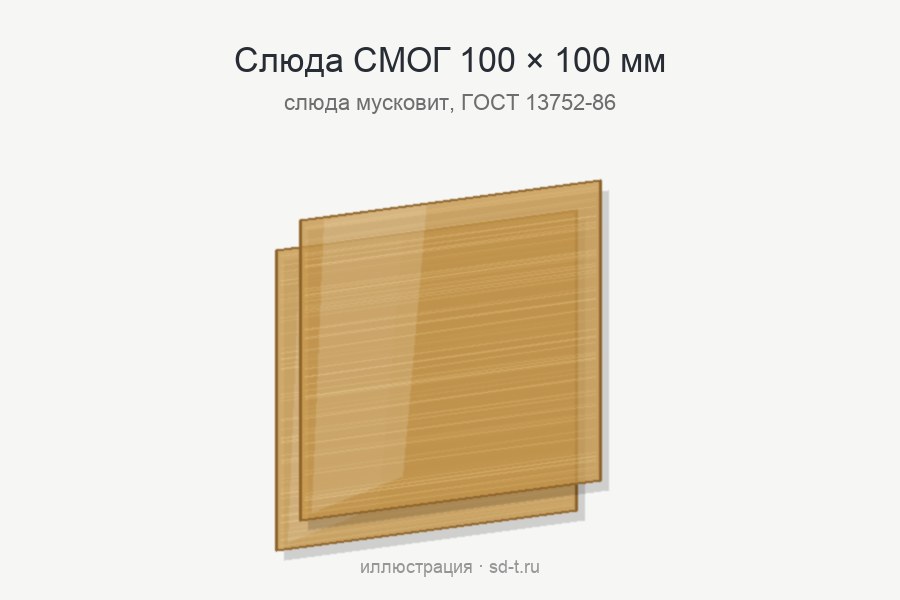

Гладкое стекло Дюренса прозрачно с обеих сторон. На паре свыше 3,5 МПа и до 12 МПа его закрывают слюдяной пластиной, которая защищает стекло от воды и пара. Без слюды в паровых котлах гладкое стекло работает до 3,5 МПа и 243 °C. По данным WIKA, со слюдяной защитой стёкла на паре применяют до 300 °C. Рифлёное стекло Клингера в котлах применяют до 3,5 МПа, и слюду на него не ставят: у него обратная сторона с призматическими рисками, свет внутри полностью отражается, и уровень хорошо виден без дополнительных слоёв.

Место прокладки в указателе

Указатель уровня жидкости стоит на паровом котле, сосуде или аппарате. В его корпусе стекло уплотняет графитовая прокладка 320х34, а прижимная рамка, стянутая болтами, держит стекло, прокладки и слюду вместе. Прямоугольный контур этой позиции совпадает с прямоугольным посадочным местом; для закруглённого гнезда предназначена закруглённая позиция с теми же размерами.

Откуда размеры

Номер стекла задаёт длину — у № 8 это 320 мм; длина прокладки равна длине стекла. Ширину подбирают по типу стекла и корпусу: 34 мм. Паз под рабочую часть стекла у ширины 34 мм в каталоге на 18 мм короче прокладки и шириной 18 мм.

Если гнездо закруглённое

Форму прокладки выбирают по посадочному месту указателя. Прямоугольная графитовая прокладка 320х34 в закруглённое гнездо не подходит по контуру — для него в каталоге есть закруглённая позиция с той же длиной, шириной и окном 302х18. Перед заказом достаточно взглянуть на углы гнезда в корпусе.

Соседние позиции

Прокладка 280х34 закруглённая — для стекла № 7, прокладка 340х34 прямоугольная — для № 9. Все размеры — в разделе графитовых прокладок.
