Гидрораспределители
7 разделов
Гидрораспределители — гидроаппаратура. РК80 — секционный гидрораспределитель с ручным управлением, комбинированные секции СРК переводятся на электромагнитное управление (два толкающих электромагнита на секцию); давление на входе 5–25 МПа, напряжение 12 или 24 В, до 10 секций, резьба P и T — М22×1,5, доп. слив на секции СС — М18×1,5; схемы 44 и 14.
Здесь пятьдесят девять позиций с кодами производителя. Внутри — шесть подразделов.
Что есть в группе «Гидрораспределители»
Состав раздела с основными параметрами.
| Позиция | Данные по каталогу |
|---|---|
| Распределитель комбинированный РК80 | производитель — ООО «Гидроприбор»; управление — ручное + электромагнитное (секции СРК); давление на входе — 5–25 МПа |

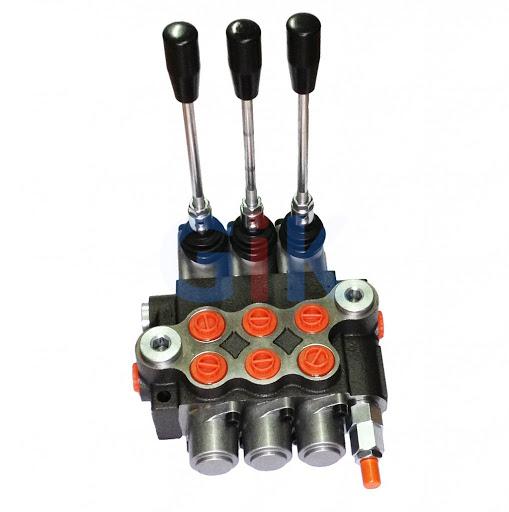

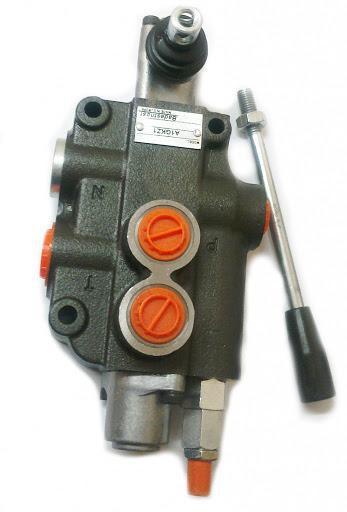

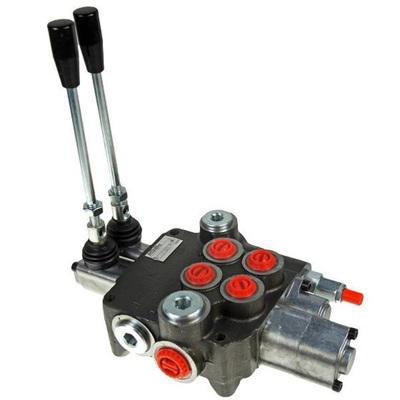

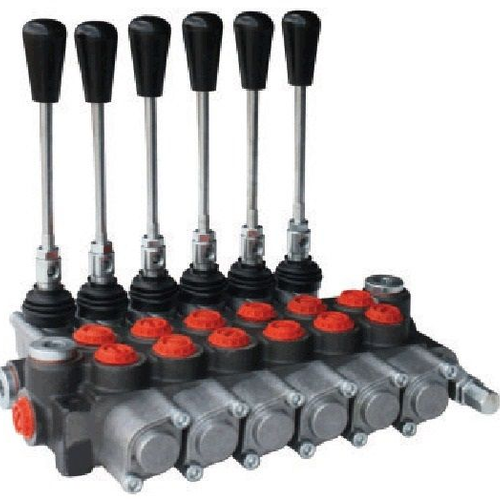

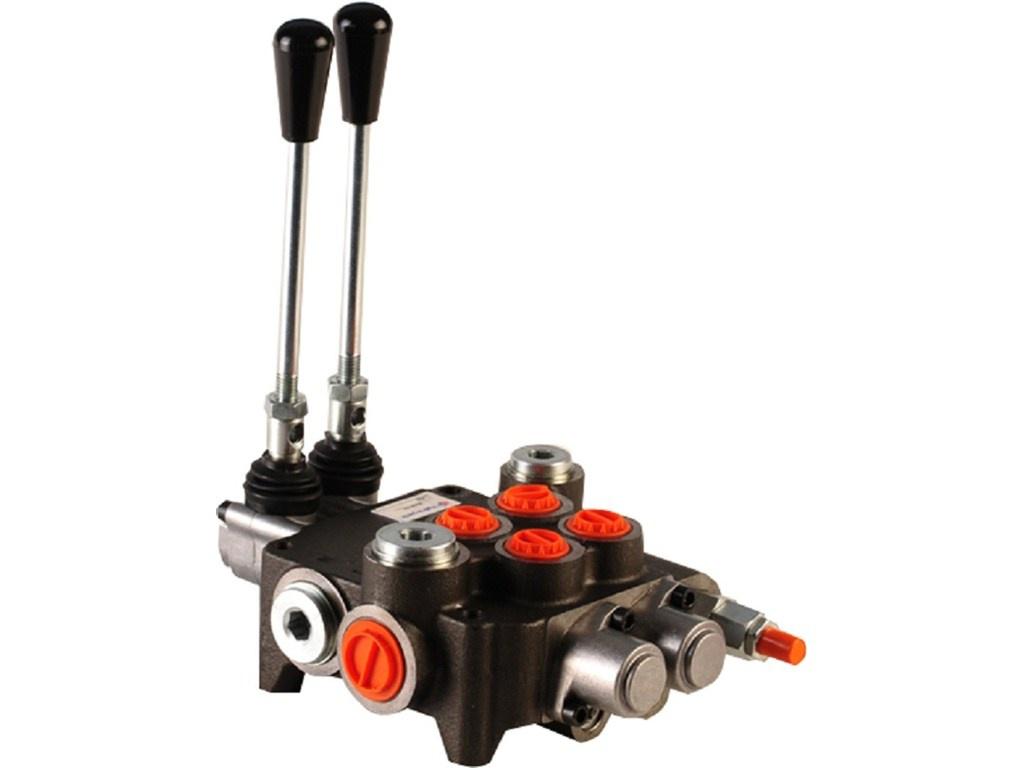

| Секционные гидрораспределители P40, P80, P120 | подраздел, двадцать одна позиция |
| Секционные гидрораспределители Z50, Z80 | подраздел, девять позиций |
| Секционные гидрораспределители PC100 | подраздел, четыре позиции |

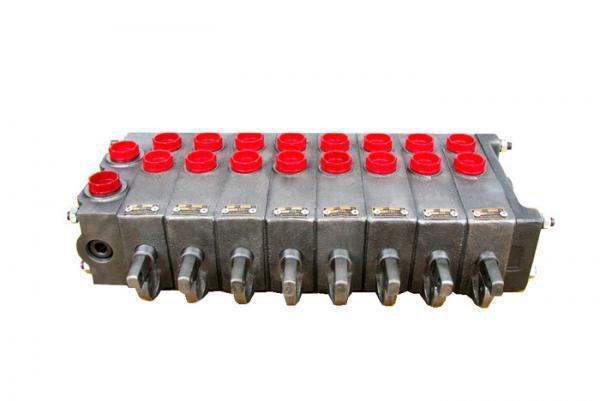

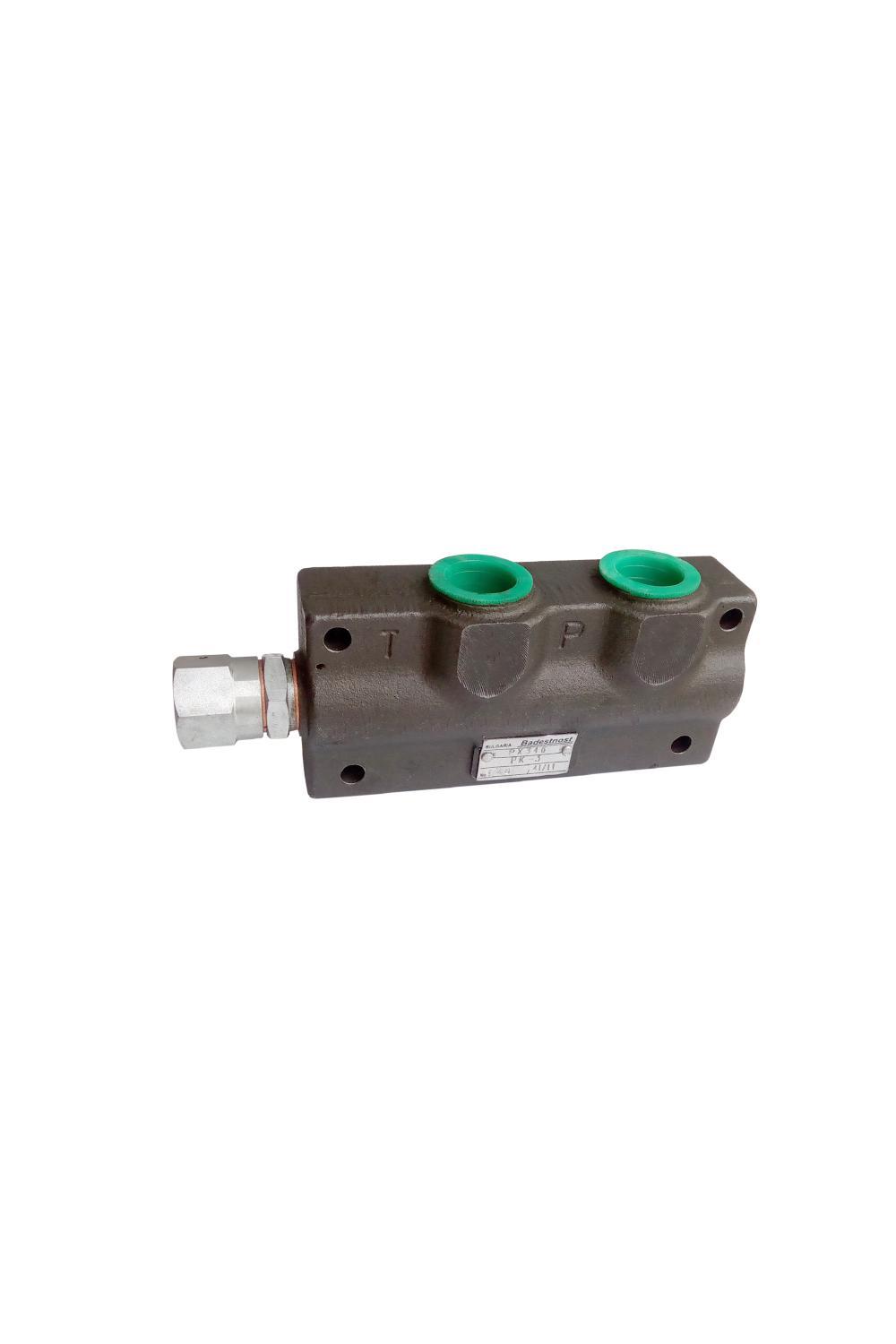

| РХ 346 и секции | подраздел, шесть позиций |
| РЭМ 60, РЭМ 120 | подраздел, шесть позиций |

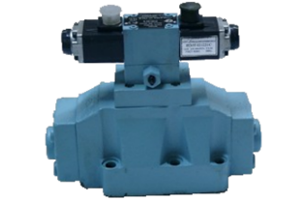

| 1РЕ, ГРЭ, ВЕХ, ВММ, ВХ | подраздел, двенадцать позиций |
РК80: управление — ручное + электромагнитное (секции СРК); давление на входе — 5–25 МПа.
Гидрораспределители — технические характеристики
| Параметр | Значение |
|---|---|
| Группа | Гидрораспределители |
| Поле кода «D (золотник)» | двустороннего действия, 3 позиции, A и B соединены со сливом в нейтрали |
| Расход (PC100) | Секционный распределитель 100 л/мин |
| Давление (PC100) | Максимальное давление 315 бар |
| РК80: присоединение | Резьба P и T — М22×1,5 |
| Степень защиты (Z80 с соленоидами ES3/ES2/ES1) | Ток 5 А при 12 VDC и 2,5 А при 24 VDC, IP65 |
| Z50 с соленоидами ES3/ES2/ES1: степень защиты | Класс изоляции H, IP65, ПВ 100% |
| Тип изделий | Гидроаппаратура |
| Код: A (золотник) | двустороннего действия, 3 позиции, A и B закрыты в нейтрали |
Как выбрать позицию в группе «Гидрораспределители»
Z50, резьба G: P и T — G1/2, A и B — G3/8; резьба G12: все порты G1/2; M: P,T — M22x1,5, A,B — M18x1,5. Поле «N1 / N2 (PC100)»: входная крышка: N1 — верхний вход P и задний слив T1 с предохранительным клапаном; N2 — верхний вход P, задний T1 заглушен, с предохранительным клапаном. PC100, резьба G12: P1, P2, T1, T2, T3 — G3/4, A и B — G1/2; G34: все основные порты G3/4. В коде «L (золотник)» — двустороннего действия, 4 позиции, плавающее положение в 4-й позиции при утопленном золотнике; для Z50 только исполнение R (правый вход). Уплотнения применяют под жидкость и температурный режим. Поле «1 (позиционер после буквы золотника)»: пружинный возврат в нейтраль (позиция 0). P120 (каталог 06-2026): номинальный расход 160 л/мин, максимальное давление 315 бар, от 1 до 4 секций, золотники 25 мм, шаг 53 мм; резьба G: P, T, A, B — G1.
Установка и эксплуатация — Гидрораспределители

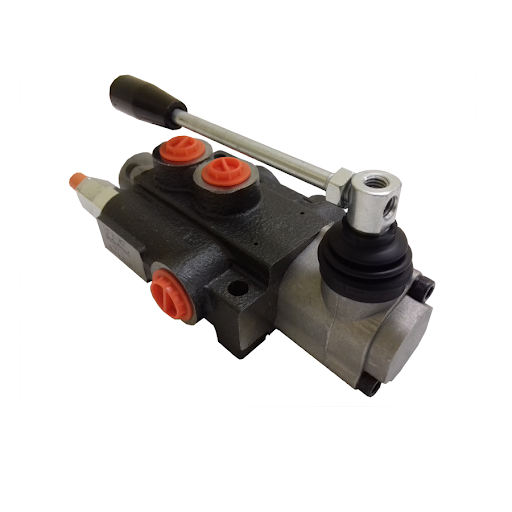

Китайская линейка P40 (flowfit): номинальное давление 20 МПа, максимальное 31,5 МПа, номинальный расход 40 л/мин, фильтрация ≤10 мкм, температура −20…+80 °C. Воздух из линий удаляют до работы под нагрузкой. Регулировку ведите, контролируя давление по манометру. Момент затяжки берите из документации производителя. P80 (каталог Bulmach 2005): номинальный расход 80 л/мин, максимальное давление P = 250 бар, T = 50 бар, A, B = 300 бар; утечки A,B→T 18 см³/мин при 120 бар; ход золотника ±7 мм; крепление 3 болтами M8; температура масла −15…80 °C. Утечки проверяют при первом пуске. Линии перед установкой клапана промывают.
