Фильтр напорный ФГИ

Фильтр напорный ФГИ очищает минеральное масло от механических примесей прямо в напорной линии — после насоса, до распределителей и клапанов. По листу ОАО «САЛЕО-Гомель», которое выпускает эти фильтры, номинальное давление ФГИ — 32 МПа, условный проход — 12, 20 или 32 мм, номинальный расход — 40–200 л/мин. Фильтр оснащён индикатором загрязнённости и перепускным клапаном.

В разделе 18 позиций: три прохода, три тонкости фильтрации и два варианта корпуса. Фильтр напорный ФГИ размещён в группе гидрооборудования ГСКТБ ГА, но изготовитель по документации — САЛЕО-Гомель.

Что входит в раздел «Фильтр напорный ФГИ»

Каждое сочетание прохода и тонкости есть в двух вариантах — К(М) и КВ(МВ); полный список — в карточках раздела.

Технические характеристики: фильтр напорный ФГИ

Как выбрать фильтр напорный ФГИ

Обозначение читается так: ФГИ — фильтр напорный, первое число — Ду, «/3» — 32 МПа, число после дефиса — тонкость, буква — резьба. ФГИ 20/3-25К(М) — проход 20 мм, 25 мкм, коническая или метрическая резьба. Резьбу выбирайте по ответной части трубопровода: К и М в одной позиции — два варианта присоединения, которые нужно назвать в заявке.

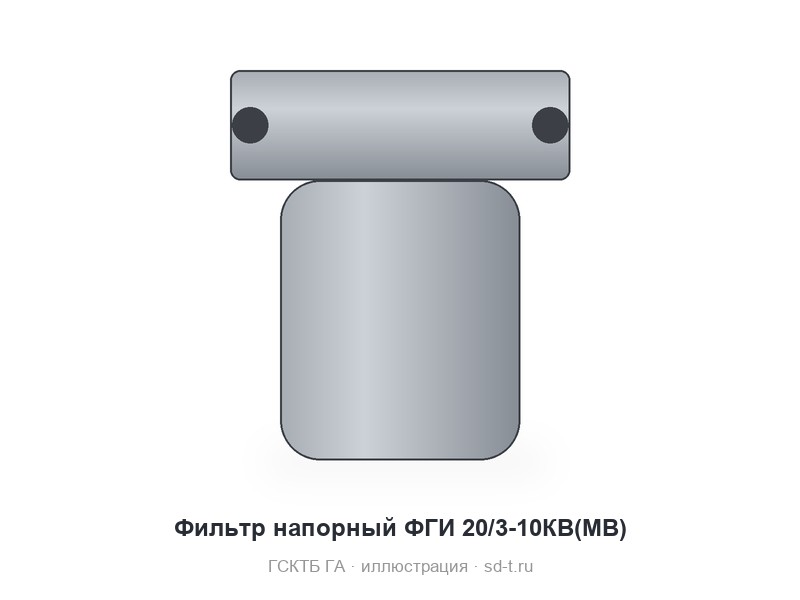

Варианты КВ(МВ) по таблице САЛЕО-Гомель отличаются высотой корпуса, но смысл буквы «В» в листе не назван — при замене сверяйте габарит со старым фильтром. Если ФГИ уже снят с производства на вашей машине, продавцы указывают как замену фильтры ФГМ32: ФГИ-12/3 ↔ 1ФГМ32, ФГИ-20/3 ↔ 2ФГМ32, ФГИ-32/3 ↔ 3ФГМ32 при той же тонкости и типе резьбы.

Установка и эксплуатация: фильтр напорный ФГИ

Фильтр ставят в напорную линию по направлению потока, указанному на корпусе. Индикатор подаёт сигнал при перепаде около 0,3 МПа — это команда на замену элемента. Если её пропустить, при 0,5 МПа откроется перепускной клапан, и масло пойдёт к аппаратам неочищенным. Поэтому сигнал индикатора лучше вывести в схему управления, а не полагаться на визуальный осмотр.
